EOS Invisio Midi Montage- Und Gebrauchsanweisungen Seite 20

DE
> 4 cm

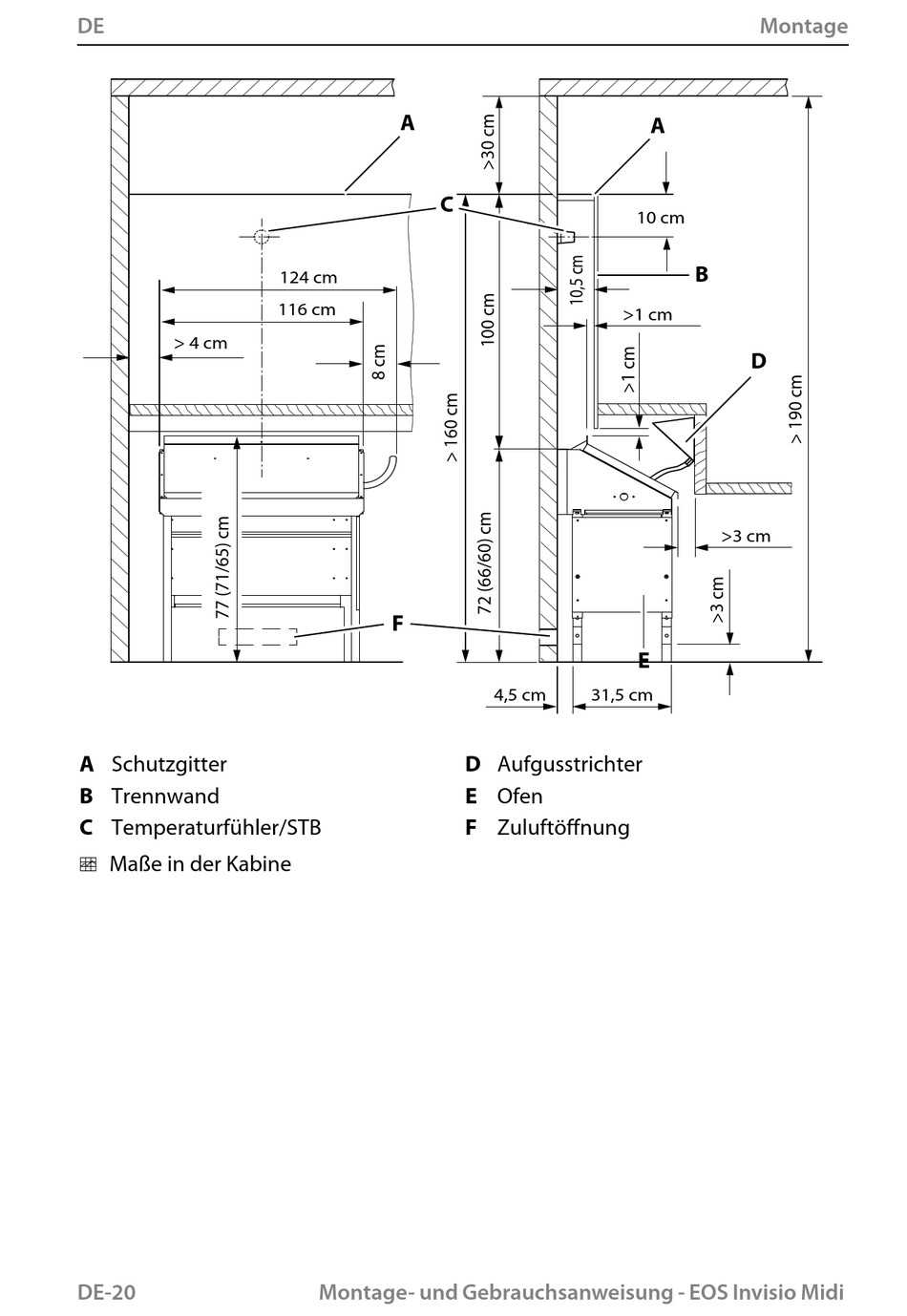

A Schutzgitter
B Trennwand
C Temperaturfühler/STB
 Maße in der Kabine
DE-20
A
C
124 cm
116 cm
F
Montage- und Gebrauchsanweisung - EOS Invisio Midi
10 cm
>1 cm
4,5 cm 31,5 cm
D Aufgusstrichter
E Ofen
F Zuluftöffnung
Montage
A
B
D
>3 cm
E
