DE

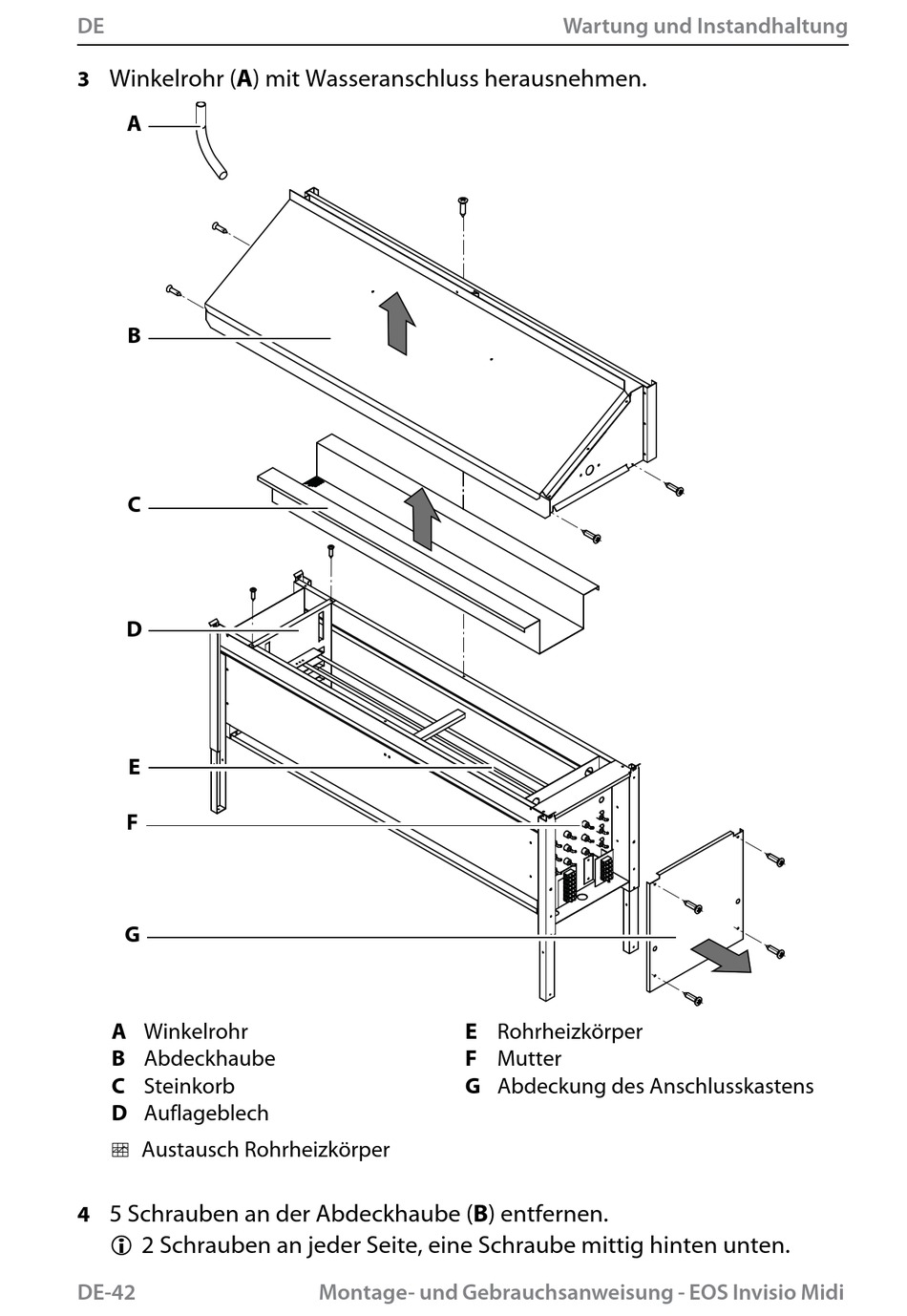

Winkelrohr (A) mit Wasseranschluss herausnehmen.
3
A
B
C
D
E
F
G
A Winkelrohr
B Abdeckhaube
C Steinkorb
D Auflageblech
Austausch Rohrheizkörper
5 Schrauben an der Abdeckhaube (B) entfernen.
4
2 Schrauben an jeder Seite, eine Schraube mittig hinten unten.
DE-42
E Rohrheizkörper
F Mutter
G Abdeckung des Anschlusskastens
Montage- und Gebrauchsanweisung - EOS Invisio Midi
Wartung und Instandhaltung
