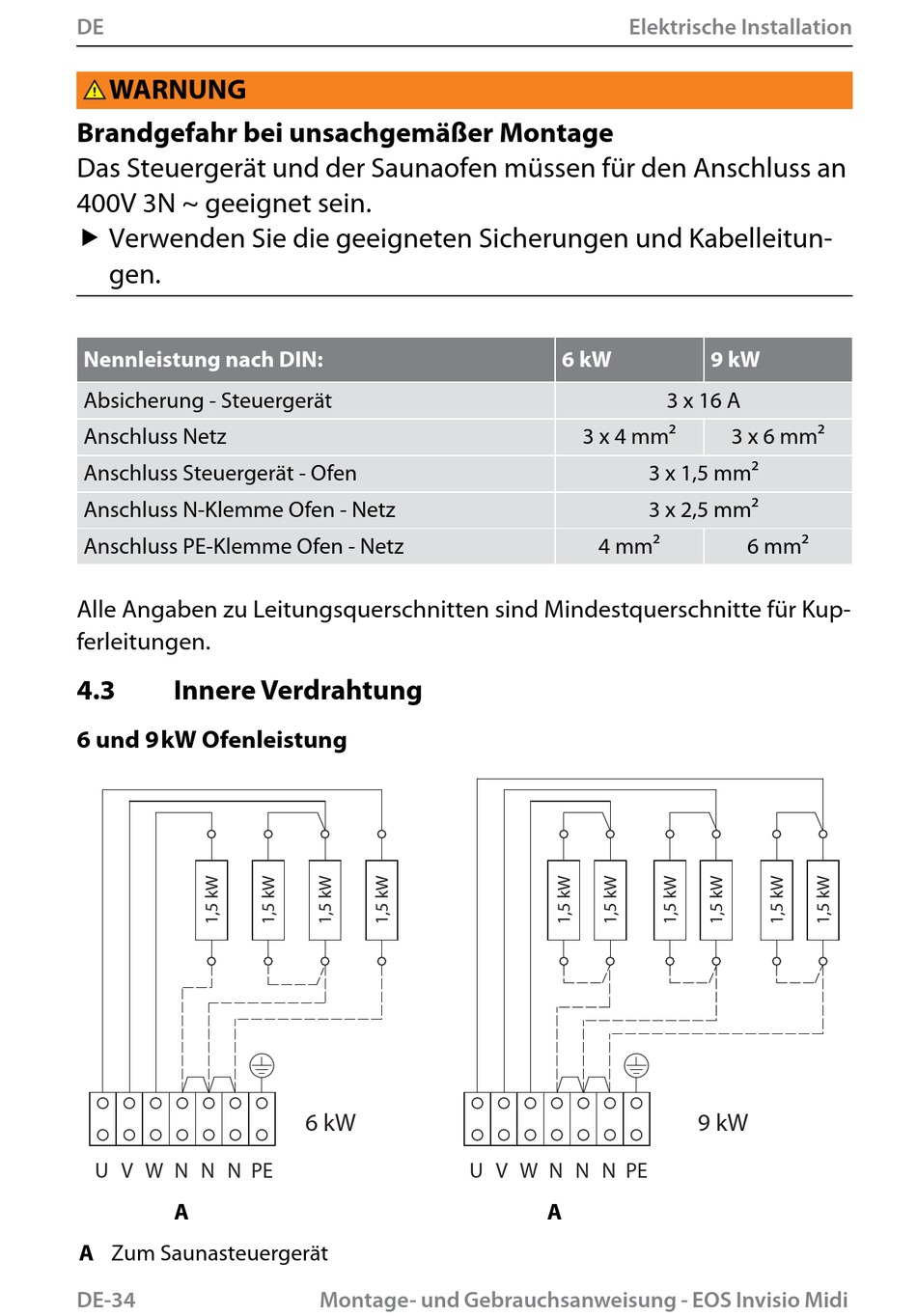

Brandgefahr Bei Unsachgemäßer Montage; Innere Verdrahtung - Eos Invisio Midi Montage- Und Gebrauchsanweisungen

DE
WARNUNG
Brandgefahr bei unsachgemäßer Montage
Das Steuergerät und der Saunaofen müssen für den Anschluss an
400V 3N ~ geeignet sein.
 Verwenden Sie die geeigneten Sicherungen und Kabelleitun-
gen.
Nennleistung nach DIN:
Absicherung - Steuergerät
Anschluss Netz
Anschluss Steuergerät - Ofen
Anschluss N-Klemme Ofen - Netz
Anschluss PE-Klemme Ofen - Netz
Alle Angaben zu Leitungsquerschnitten sind Mindestquerschnitte für Kup-
ferleitungen.
4.3

Innere Verdrahtung

6 und 9 kW Ofenleistung
U V W N N N
A
A Zum Saunasteuergerät
DE-34
6 kW
PE
Montage- und Gebrauchsanweisung - EOS Invisio Midi
Elektrische Installation
6 kW
3 x 4 mm²
4 mm²
U V W N N N PE
A
9 kW
3 x 16 A
3 x 6 mm²
3 x 1,5 mm²
3 x 2,5 mm²
6 mm²
9 kW
