6.5.5
Optionale Ausstattungen
6.5.5.1 Anschluss Dreiphasen-Wechsel-
strommotor (3~-Motor) mit PTC-
Fühler
PE
U
V
W
M 3~

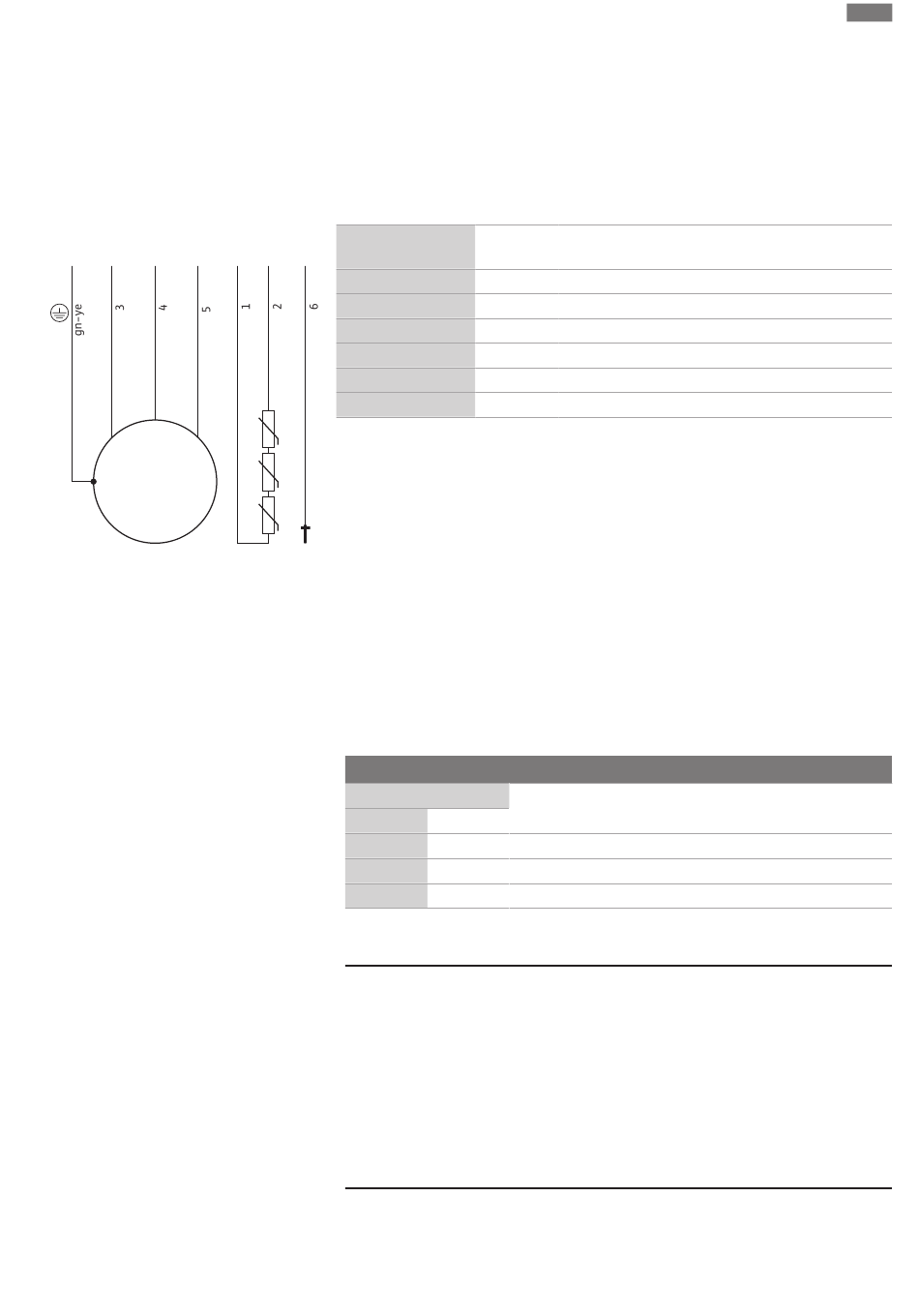

Fig. 8: Anschlussplan 3~-Motor: Direktanlauf,
PTC-Fühler
6.5.5.2 Anschluss der thermischen Motor-
überwachung als Temperaturrege-
lung
6.5.5.3 Anschluss externe Stabelektrode
Einbau- und Betriebsanleitung • Wilo-Rexa PRO-S03 • Ed.01/2022-03
–
Schwellenwert: 30 kOhm
–
Auslösezustand: Wenn der Schwellenwert erreicht wird, Pumpe abschalten!
Informationen zum elektrischen Anschluss von Zubehör oder möglichen Sonderkonfigura-
tionen. Details zur Sonderkonfiguration der Auftragsbestätigung oder Konfigurationsüber-
sicht entnehmen.
Ader
10
11
DK
1, 2
3
4
5
6
Grün/Gelb (gn-ye)
•
Thermische Motorüberwachung:
Der Anschluss muss über ein Auswerterelais (z. B. „CM-MSS") erfolgen.
–
Sensor: PTC-Fühler
–
Anzahl Temperaturkreise: 1, Temperaturbegrenzung
–
Anschlusswerte: max. 30 V(DC)
–
Schwellenwert: ist durch den Fühler vorgegeben.
–
Auslösezustand: Wenn der Schwellenwert erreicht wird, Pumpe abschalten!
Serienmäßig ist die thermische Motorüberwachung als Temperaturbegrenzung (1-Tempe-
raturkreis) ausgeführt. Optional kann die thermische Motorüberwachung auch als Tempe-
raturregelung (2-Temperaturkreise) ausgeführt werden:
•
Wenn der Schwellenwert für die niedrige Temperatur erreicht wird, Pumpe abschalten.
Die Wiedereinschaltung der Pumpe kann automatisch erfolgen.
•
Wenn der Schwellenwert für die hohe Temperatur erreicht wird, Pumpe abschalten. Die
Wiedereinschaltung muss manuell erfolgen!
Aderbezeichnung bei Temperaturregelung (2-Temperaturkreise)
Aderbezeichnung
Bimetall
21
20
22
Beim Anschluss innerhalb von Ex-Bereichen die weiteren Informationen im Ex-Schutz-
kapitel beachten!
Der Anschluss muss über ein Auswerterelais (z. B. „NIV 101/A") erfolgen:
•
Sensor: Elektrode
•
Anschlusswerte: max. 250 V~, 2,5 A, cos phi = 1
Bezeich-
Klemme
nung
10, 11
Thermische Motorüberwachung
U
L1
V
L2
W
L3
DK
Überwachung Leckage Motorraum
PE
Erde
Beschreibung
PTC
11
Anschluss hohe Temperatur
10
Mittelanschluss
12
Anschluss niedrige Temperatur
VORSICHT
Auslösezustand für die Dichtungskammerüberwachung
Die Stabelektrode erkennt einen Wassereintritt in die Dichtungskammer.
Ab einer bestimmten Menge Wasser im Öl wird der Schwellenwert er-
reicht. Über das Auswerterelais wird ein Alarm ausgelöst oder die Pumpe
abgeschaltet:
• Wenn nur ein Alarm erfolgt, kann die Pumpe einen Totalschaden erlei-
den.
• Empfehlung: Pumpe immer abschalten!
