2
Baugruppen wechseln
8
2.3
Abdeckhaube demontieren
Gefahr!
Lebensgefahr durch Stromschlag.
Vor Öffnen der Abdeckhaube Gerät vom Netz trennen und mindestens eine Minute warten, bis sich das
Netzteil entladen hat.
1
2
3
1

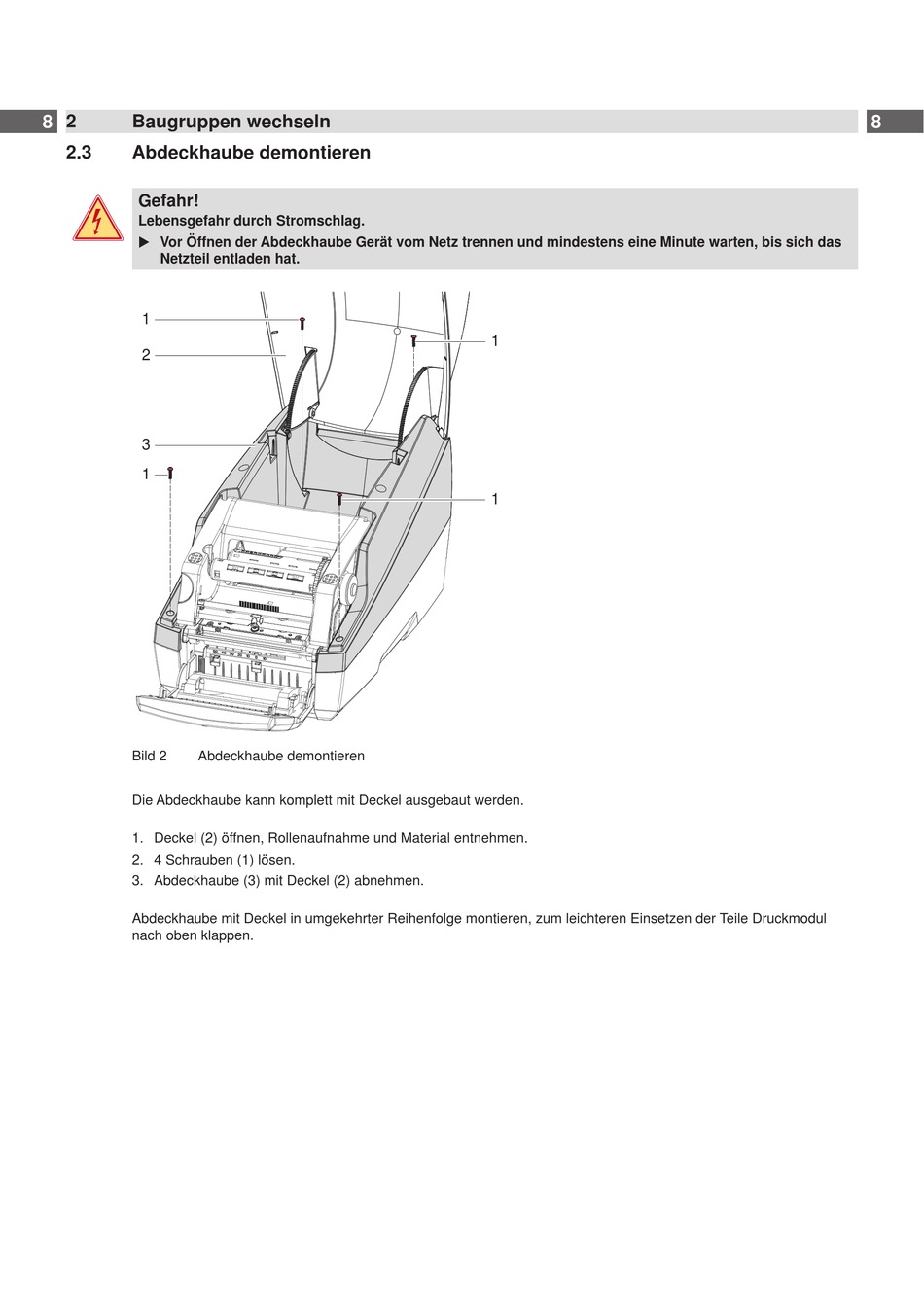

Bild 2
Abdeckhaube demontieren
Die Abdeckhaube kann komplett mit Deckel ausgebaut werden.
1. Deckel (2) öffnen, Rollenaufnahme und Material entnehmen.
2. 4 Schrauben (1) lösen.
3. Abdeckhaube (3) mit Deckel (2) abnehmen.
Abdeckhaube mit Deckel in umgekehrter Reihenfolge montieren, zum leichteren Einsetzen der Teile Druckmodul
nach oben klappen.
1
1
8
