Bedienungsanleitung

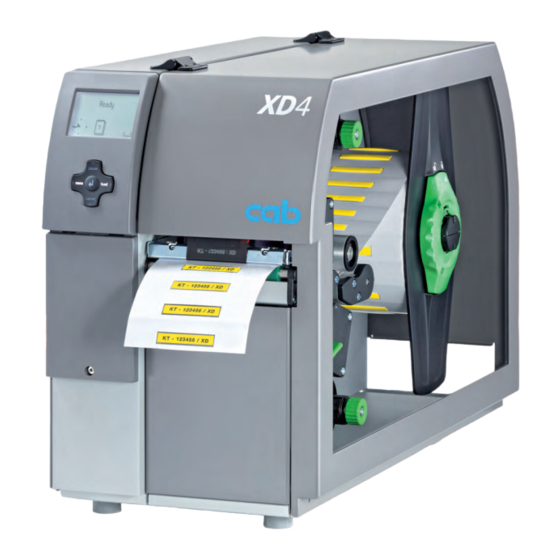

XD4M / XD4T
Etikettendrucker
Made in Germany

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für CAB XD4M

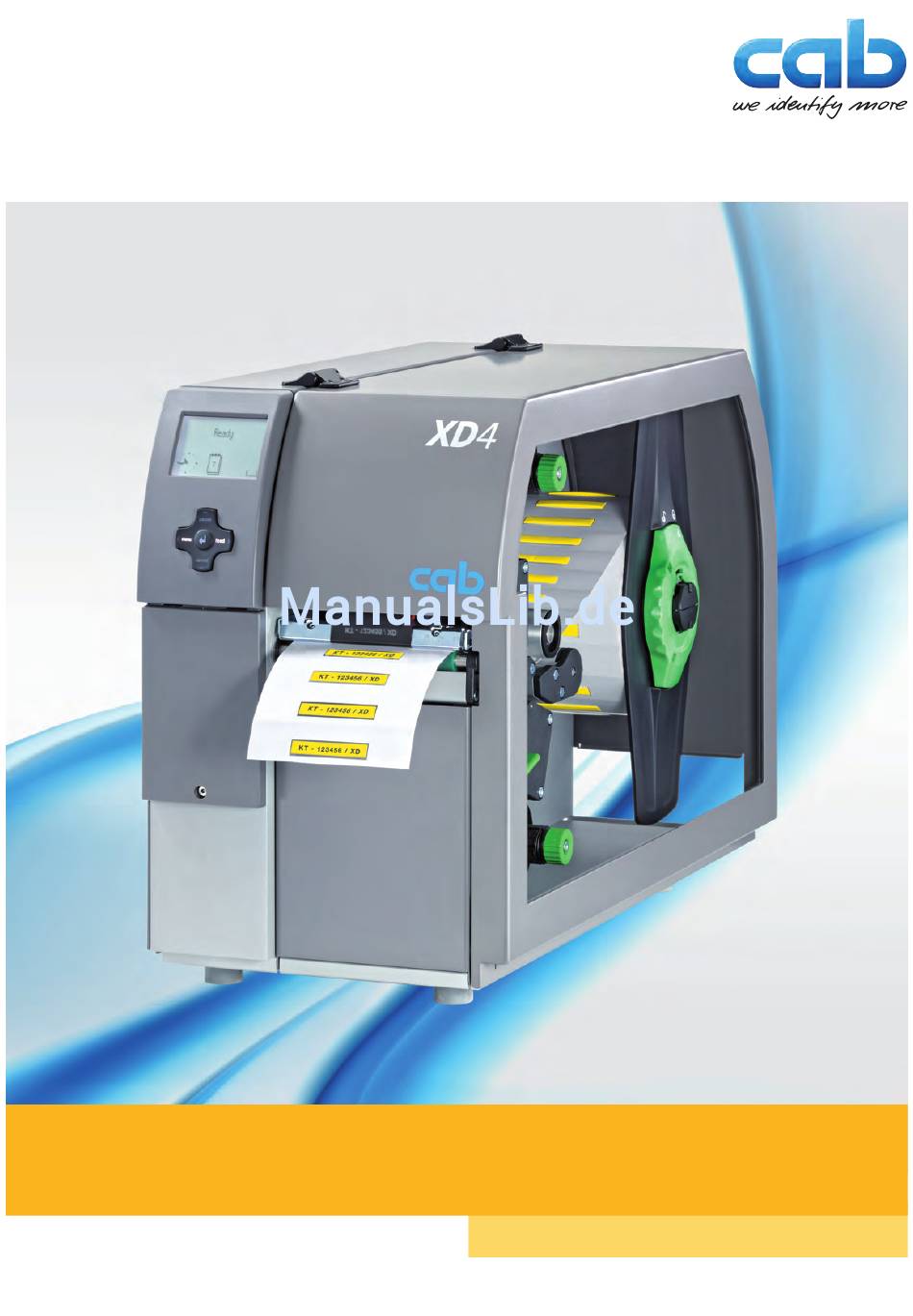

  • Seite 1 Bedienungsanleitung XD4M / XD4T Etikettendrucker Made in Germany...
  • Seite 2 Ausgabe: 03/2016 - Art.-Nr. 9008791 Urheberrecht Diese Dokumentation sowie Übersetzungen hiervon sind Eigentum der cab Produkttechnik GmbH & Co KG. Das Reproduzieren, Verarbeiten, Vervielfältigen oder Verbreiten im Ganzen oder in Teilen zu anderen Zwecken als der Verfolgung der ursprünglichen bestimmungsgemäßen Verwendung erfordert die vorherige schriftliche Genehmigung der cab.
  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Einleitung ..............................4 Hinweise ..............................4 Bestimmungsgemäßer Gebrauch ......................4 Sicherheitshinweise ..........................5 Umwelt ..............................5 Installation .............................. 6 Geräteübersicht ............................6 Gerät auspacken und aufstellen ......................8 Gerät anschließen ............................ 8 2.3.1 An Stromnetz anschließen ......................... 8 2.3.2 An Computer oder Computernetzwerk anschließen................
  • Seite 4: Einleitung

    Einleitung Hinweise Wichtige Informationen und Hinweise sind in dieser Dokumentation folgendermaßen gekennzeichnet: Gefahr! Macht auf eine außerordentliche große, unmittelbar bevorstehende Gefahr für Gesundheit oder Leben aufmerksam. Warnung! Weist auf eine gefährliche Situation hin, die zu Körperverletzungen oder zu Schäden an Sachgütern führen kann.
  • Seite 5: Sicherheitshinweise

    Einleitung Sicherheitshinweise • Das Gerät ist für Stromnetze mit Wechselspannung von 100 V bis 240 V ausgelegt. Es ist nur an Steckdosen mit Schutzleiterkontakt anzuschließen. • Das Gerät nur mit Geräten verbinden, die eine Schutzkleinspannung führen. • Vor dem Herstellen oder Lösen von Anschlüssen alle betroffenen Geräte (Computer, Drucker, Zubehör) ausschalten.
  • Seite 6: Installation

    14 Umlenkung für Transferfolie oben 15 Kopfwinkel mit Druckkopf oben 16 Führungen oben 17 Druckwalze oben 18 Umlenkrolle 19 Umlenkrolle 20 Sechskantschlüssel 21 Materiallichtschranke 22 Hebel zur Druckkopfverriegelung oben 23 Knopf zur Einstellung der Führungen Bild 2 Druckmechanik - obere Druckbaugruppe XD4M...
  • Seite 7 Installation 14 Umlenkung für Transferfolie oben 15 Kopfwinkel mit Druckkopf oben 16 Führungen oben 17 Druckwalze oben 18 Umlenkrolle 19 Umlenkrolle 20 Sechskantschlüssel 21 Materiallichtschranke 22 Hebel zur Druckkopfverriegelung oben 23 Knopf zur Einstellung der Führungen 24 Andrucksystem 25 Zugwalze 26 Rastbolzen Bild 3 Druckmechanik - obere Druckbaugruppe XD4T...
  • Seite 8: Gerät Auspacken Und Aufstellen

    Installation Gerät auspacken und aufstellen  Drucker an den Halteschlaufen aus dem Karton heben.  Drucker auf Transportschäden prüfen.  Drucker auf ebener Unterlage aufstellen.  Transportsicherungen aus Schaumstoff im Druckkopfbereich entfernen.  Lieferung auf Vollständigkeit prüfen. Lieferumfang: • Drucker •...
  • Seite 9: Bedienfeld

    Bedienfeld Aufbau des Bedienfeldes Mit dem Bedienfeld kann der Anwender den Betrieb des Druckers steuern, zum Beispiel: • Druckaufträge unterbrechen, fortsetzen oder abbrechen, Druckparameter einstellen, z. B. Heizenergie des Druckkopfs, Druckgeschwindigkeit, Konfiguration der Schnitt- • stellen, Sprache und Uhrzeit ( Konfigurationsanleitung), Testfunktionen starten (...
  • Seite 10: Druckerzustände

    Bedienfeld Druckerzustände Zustand Display Beschreibung Der Drucker befindet sich im Bereitschaftszustand Bereit Bereit und konfigurierte Symbolan- und kann Daten empfangen. zeigen, wie Uhrzeit und Datum Drucke Etikett Drucke Etikett Der Drucker arbeitet einen Druckauftrag ab. und Nummer des gedruckten Die Datenübertragung für einen neuen Druck- Abschnitts innerhalb des auftrag ist möglich.
  • Seite 11: Tastenfunktionen

    Bedienfeld Tastenfunktionen Die Tastenfunktionen sind vom aktuellen Druckerzustand abhängig: - Aktive Funktionen: Beschriftungen und Symbole auf den Tasten des Navigatorpads leuchten. - Im Druckbetrieb leuchten aktive Funktionen weiß (z. B. menu oder feed). - Im Offline-Menü leuchten aktive Funktionen orange (Pfeile, Taste 8 ). Taste Display Zustand...
  • Seite 12: Material Einlegen

    Material einlegen Hinweis! Für Einstellungen und einfache Montagen den mitgelieferten Sechskantschlüssel verwenden, der sich im oberen Teil der Druckmechanik befindet. Weitere Werkzeuge sind für die hier beschriebenen Arbeiten nicht erforderlich. Rollenmaterial einlegen 4.1.1 Material auf Rollenhalter positionieren Bild 7 Rollenmaterial einlegen Bild 8 Randsteller (4) lose (links) und geklemmt (rechts)
  • Seite 13: Material In Druckmechanik Einlegen

    4. Führungen (4,5) durch Drehen am Knopf (3) so weit auseinander fahren, dass das Material dazwischen passt. 5. Material wie in Bild 10 durch beide Druckeinheiten bis zur oberen Druckwalze (2 / XD4M) bzw. bis zur Zugwalze (8 / XD4T) führen und zwischen den Führungen (4,5) platzieren.
  • Seite 14: Materiallichtschranke Einstellen

    Material einlegen 4.1.3 Materiallichtschranke einstellen Bild 11 Materiallichtschranke einstellen Die Materiallichtschranke (2) ist werkseitig zur Mitte des Materials ausgerichtet und kann z.B. bei Verwendung von Material mit Reflexmarken oder Stanzungen quer zur Laufrichtung verschoben werden. Die Position des Sensors ist mit Marken (4) am Lichtschrankenhalter gekennzeichnet.
  • Seite 15: Transferfolie Einlegen

    Material einlegen Transferfolie einlegen Hinweis! Beim direkten Thermodruck keine Transferfolie einlegen, und ggf. schon eingelegte Transferfolie entfernen. Bild 12 Transferfolie einlegen Bild 13 Transferfolienlauf 1. Vor dem Einlegen der Transferfolie Druckköpfe reinigen ( 6.3 auf Seite 20). 2. Hebel (6) in Gegenuhrzeigerrichtung drehen, um den oberen Druckkopf anzuheben. 3.
  • Seite 16: Transferfolienlauf Einstellen

    Material einlegen Transferfolienlauf einstellen Faltenbildung im Transferfolienlauf kann zu Druckbildfehlern führen. Zur Vermeidung von Faltenbildung können die Transferfolienumlenkachsen justiert werden. Hinweis! Die Justage lässt sich am besten während des Druckbetriebs ausführen. Bild 14 Transferfolienlauf oben einstellen Bild 15 Transferfolienlauf unten einstellen 1.
  • Seite 17: Druckbetrieb

    Druckbetrieb Hinweis zum Schutz der Druckköpfe Achtung! Beschädigung der Druckköpfe durch unsachgemäße Behandlung!  Heizelemente der Druckköpfe nicht mit Fingern oder scharfen Gegenständen berühren.  Darauf achten, dass sich keine Verunreinigungen auf dem Material befinden.  Auf glatte Materialoberflächen achten. Raue Materialien wirken wie Schmirgel und reduzieren die Lebensdauer der Druckköpfe.
  • Seite 18: Vermeidung Von Materialverlusten

    Es entstehen unbedruckte und damit in der Folge nicht nutzbare Bereiche im Materialstreifen. • Beim Betrieb mit Messer liegt der Materialverlust bei mindestens 85 mm (XD4M) bzw. 115 mm (XD4T) für Endlosmaterial. Bei der Verwendung strukturierter Materialien, bei denen das Druckbild zum Materialtransport synchro- nisiert werden muss, kann der Verlust eine Länge von über 300 mm erreichen.
  • Seite 19: Vermeidung Von Datenverlusten

    Druckbetrieb Vermeidung von Datenverlusten Achtung! Datenverlust! Beim Auftreten behebbarer Fehler werden die Abschnitte, die vor dem Fehler vom unteren Druckkopf fertiggestellt, aber vom oberen Druckkopf nicht komplettiert wurden, nicht wiederholt. Die Daten dieser Abschnitte sind für den Drucker nicht mehr verfügbar. ...
  • Seite 20: Reinigung

    Reinigung Reinigungshinweise Gefahr! Lebensgefahr durch Stromschlag!  Vor allen Wartungsarbeiten Drucker vom Stromnetz trennen. Der Transferdrucker erfordert nur sehr wenig Pflegeaufwand. Wichtig ist die regelmäßige Säuberung der Thermodruckköpfe. Dies garantiert ein gleichbleibend gutes Druckbild und trägt maßgeblich dazu bei, einen vorzeitigen Verschleiß der Druckköpfe zu verhindern. Sonst beschränkt sich die Wartung auf eine monatliche Reinigung des Gerätes.
  • Seite 21: Fehlerbehebung

    Fehlerbehebung Fehlerarten Tritt ein Fehler auf, zeigt das Diagnosesystem diesen auf dem Bildschirm an. Der Drucker wird je nach Fehlerart in einen der 3 möglichen Fehlerzustände versetzt. Zustand Display Taste Bemerkung  3.4 auf Seite 11 Behebbarer Fehler pause blinkt cancel leuchtet Nicht behebbarer Fehler cancel blinkt...
  • Seite 22: Fehlermeldungen Und Fehlerbehebung

    Fehlerbehebung Fehlermeldungen und Fehlerbehebung Fehlermeldung Ursache Behebung A/D-Wandler def. Hardwarefehler Drucker aus- und einschalten. Bei erneutem Auftreten Service benachrichtigen. Barcode zu groß Barcode zu groß für den zugewie- Barcode verkleinern oder verschieben. senen Bereich des Materials Barcodefehler Ungültiger Barcode-Inhalt, z. B. alpha- Barcode-Inhalt korrigieren.
  • Seite 23 Fehlerbehebung Fehlermeldung Ursache Behebung Kopf zu heiß Zu starke Erwärmung des Druckkopfs Nach einer Pause läuft der Druckauftrag automa- tisch weiter. Bei wiederholtem Auftreten Heizstufe oder Druckgeschwindigkeit in der Software verringern. Lesefehler Lesefehler beim Zugriff auf Daten auf Speicherkarte prüfen. Speicherkarte Daten sichern.
  • Seite 24: Material Materialmaße

    Material Materialmaße Bild 18 Materialmaße Maß Benennung Maße in mm Materialbreite 4 - 110 Materialdicke 0,055 - 0,8 Materialdurchlasshöhe Druckzonenhöhe 20 - 2000 Vorschub > 20 Schnittlänge mit Schneidemesser CU4 > 20 mit Perforationsmesser PCU4 > 20 Perforationslänge > 20 Biegesteifigkeit beachten ! Material muss sich an Druckwalzen anlegen können ! •...
  • Seite 25: Gerätemaße

    Durchlichtsensor & Reflexsensor Druckkopf 2 unten Druckkopf 1 oben Schneidkante Bild 19 Gerätemaße Maß Benennung Maße in mm XD4M XD4T Abstand Druckzeile Druckkopf oben - Schneidkante Messer mit Schneidemesser CU4 18,8 45,6 mit Perforationsmesser PCU4 19,5 46,3 mit Stapelmesser ST4...
  • Seite 26: Maße Für Reflexmarken

    Material Maße für Reflexmarken Maße für Reflexmarken Bild 20 Maß Benennung Maße in mm Druckzonenhöhe 5 - 1000 Druckzonenabstand > 2 Vorschub > 7 Breite der Reflexmarke > 5 Höhe der Reflexmarke 3 - 10 Abstand Marke - Mitte Materiallauf -53 - ±0 = Abstand Durchlicht- und Reflexsensor - Mitte Materiallauf vom Sensor ermittelter Druckzonenanfang...
  • Seite 27: Maße Für Stanzungen

    Material Maße für Stanzungen Bild 21 Maße für Stanzungen Maß Benennung Maße in mm Druckzonenhöhe 5 - 1000 Druckzonenabstand > 2 Vorschub > 7 Breite der Stanzung > 5 Höhe der Stanzung 2 - 10 Abstand Stanzung - Mitte Materiallauf -53 - ±0 = Abstand Durchlicht- und Reflexsensor - Mitte Materiallauf vom Sensor ermittelter Druckzonenanfang bei Durchlichterkennung...
  • Seite 28: Zulassungen

    Richtlinie 2011/65/EU zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten EU-Konformitätserklärung https://www.cab.de/media/pushfile.cfm?file=2688  NOTE : This equipment has been tested and found to comply with the limits for a Class A digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference when the equipment is operated in a commercial environment.
  • Seite 29: Stichwortverzeichnis

    Stichwortverzeichnis Anschließen ........8 Navigatorpad ........9 Aufstellen ..........8 Netzspannung ........8 Auspacken ..........8 Nicht behebbarer Fehler ....10 Offline-Menü ........11 Bedienfeld...........9 Behebbarer Fehler......10 Bereit ..........10 Pause ..........10 Bestimmungsgemäßer Gebrauch..4 Pause bei Folienvorwarnung ....19 Problembehebung ......21 Datenverlust ........19 Drucke Etikett ........10 Reflexmarken ........26 Druckerzustände ......10 Reinigen ...........20 Druckkopf...
  • Seite 30 Diese Seite wurde absichtlich frei gelassen.
