Benutzerschnittstelle

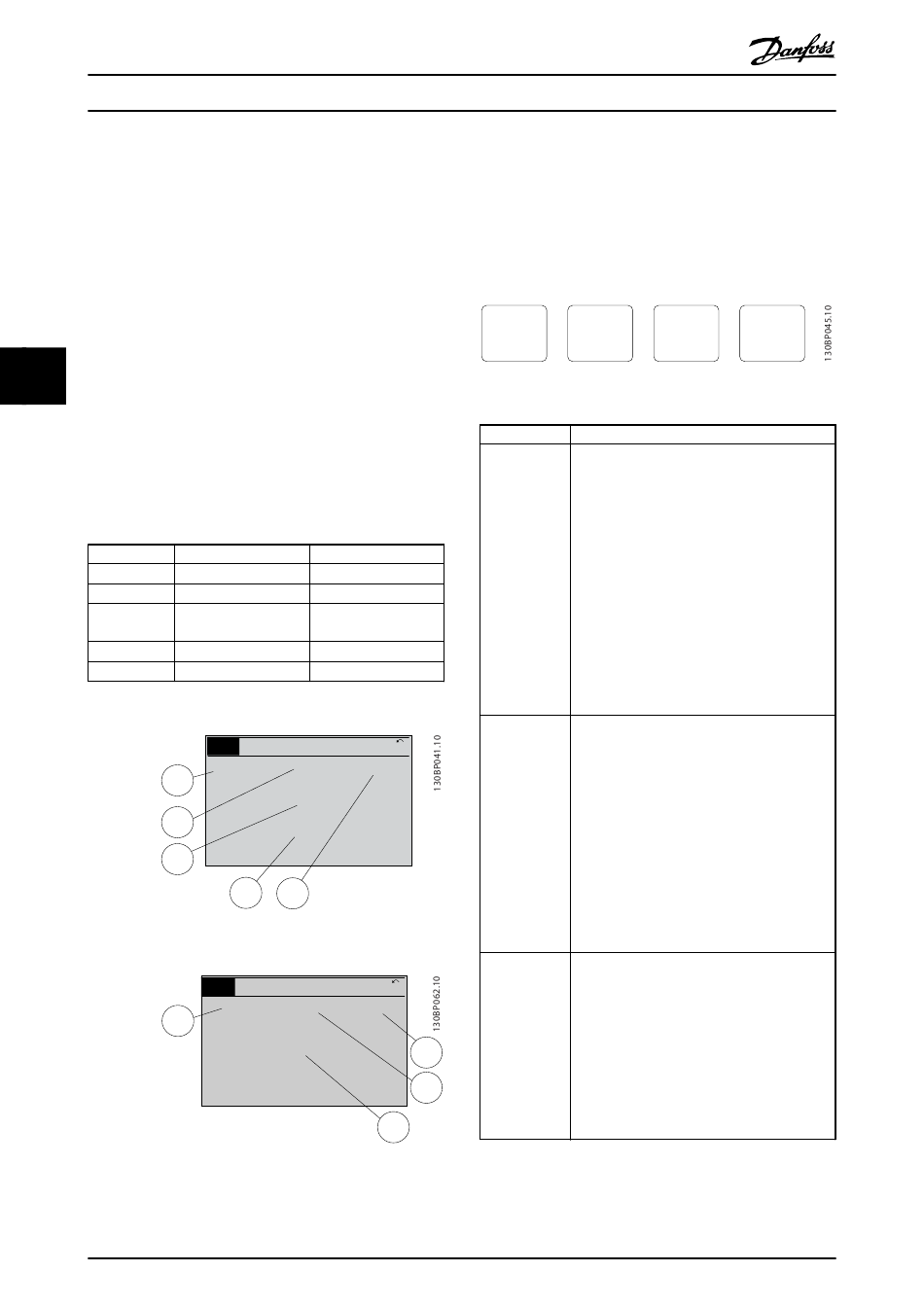

4.1.2 Einstellen von Displaywerten des LCP

Das Display ist aktiviert, wenn Netzspannung, eine DC-
Zwischenkreisklemme oder eine externe 24-V-
Stromversorgung den Frequenzumrichter mit Spannung
versorgen.
Sie können die am LCP angezeigten Informationen für die
jeweilige Anwendung anpassen.
•
Mit jeder Displayanzeige ist ein Parameter
4 4
verknüpft.
•
Wählen Sie die Optionen im Quick-Menü Q3-13
Displayeinstellungen.
•
Display 2 hat eine alternative, größere Display-
option.
•
Der Zustand des Frequenzumrichters in der
unteren Zeile des Displays wird automatisch
abgerufen und ist nicht wählbar.
Display
1.1
1.2
1.3
2
3
Tabelle 4.1
Abbildung 4.2
Abbildung 4.3
24
Parameternummer Werkseinstellung
0-20 Motordrehzahl
0-21 Motorstrom
0-22 Motornennleistung
(kW)
0-23 Motornennfrequenz
0-24 Sollwert in Prozent
Status
799 UPM 7,83 A
1.1
0,000
1.2
53,2 %
Auto-Fern-Rampe
2
3 1.3
Status
207 UPM 5,25 A
1.1
6,9 Hz
Auto-Fern-Betrieb
MG16D103 - VLT
VLT ® HVAC Drive, D-Rahmen
Produkthandbuch

4.1.3 am Display

Mit den Menütasten greifen Sie auf verschiedene Menüs
zur Parametereinstellung zu, schalten zwischen
verschiedenen Displayanzeigen während des normalen
Betriebs um und zeigen Daten aus dem Alarm- und Fehler-
speicher an.
Status
Abbildung 4.4
Taste
Status
Quick-Menü
1 (1)
36,4 kW
Main Menu
1 (1)
24,4 kW
1.3
1.2
2
®
ist eine eingetragene Marke von Danfoss.
Quick Main
Menu Menu

Funktion

Diese Taste zeigt Betriebsinformationen an.
•
Halten Sie die Taste im Autobetrieb
gedrückt, um zwischen den Zustandsan-
zeigen umzuschalten.
•
Drücken Sie die Taste mehrmals, um
zwischen den Zustandsanzeigen durchzu-
blättern.
•
Halten Sie [Status] gedrückt und drücken Sie
▲ ▼
gleichzeitig auf [ ] oder [ ], um die
Helligkeit des Displays anzupassen.
•
Das Symbol oben rechts im Display zeigt die
Motordrehrichtung und den aktiven Parame-
tersatz. Dies ist nicht programmierbar.
Dieses Menü bietet schnellen Zugang zu
Parametern zur Programmierung für die erste
Inbetriebnahme und zu vielen detaillierten
Anwendungshinweisen.
•
Drücken Sie die Taste, um auf Q2
Inbetriebnahme-Menü zuzugreifen; dieses
Menü enthält alle notwendigen Parameter
und Anweisungen zur grundlegenden
Programmierung des Frequenzumrichters.
•
Gehen Sie die Parameter in der gezeigten
Reihenfolge durch, um die wichtigsten
Funktionen einzurichten.
Dient zum Zugriff auf alle Parameter.
•
Drücken Sie die Taste zweimal, um zur
nächsthöheren Menüebene zu gelangen.
•
Drücken Sie die Taste einmal, um zum
zuletzt aufgerufenen Menü oder Parameter
zurückzukehren.
•
Halten Sie die Taste gedrückt, um eine
Parameternummer zum direkten Zugriff auf
diesen Parameter einzugeben.
Alarm
Log
