Installation
Beachten Sie zu Ihrer eigenen Sicherheit die folgenden
Anforderungen:
•
Elektronische Steuer- und Regeleinrichtungen
sind an gefährliche Netzspannung angeschlossen.
2
2
Bei Anlegen der Netzversorgung an den Frequen-
zumrichter müssen alle notwendigen
Schutzmaßnahmen ergriffen werden.
•
Verlegen Sie Motorkabel von mehreren Frequen-
zumrichtern getrennt. Induzierte Spannung durch
nebeneinander verlegte Motorkabel kann Geräte-
kondensatoren auch dann aufladen, wenn die
Geräte freigeschaltet sind.
•
Sie dürfen an Feldverdrahtungsklemmen keine
größeren Leiter als angegeben anschließen.
Überlast- und Geräteschutz
•
Eine elektronisch realisierte Funktion im Frequen-
zumrichter bietet Überlastschutz für den Motor.
Die Überlastfunktion berechnet aus den
hinterlegen ETR-Kurven die Überlast und
bestimmt daraus die Zeit bis zur Motorab-
schaltung (Reglerausgangsstopp). Je höher die
Stromaufnahme, desto schneller erfolgt die
Abschaltung. Die Überlastfunktion bietet
Motorüberlastschutz der Klasse 20. Siehe
8 Warnungen und Alarmmeldungen für nähere
Informationen zur Abschaltfunktion.
•
Da die Motorkabel Hochfrequenzstrom führen, ist
eine getrennte Verlegung der Netzversorgung,
der Motorkabel und Steuerleitungen wichtig.
Verwenden Sie hierzu Kabelkanäle oder getrennte
abgeschirmte Kabel. Siehe Abbildung 2.3. Die
Nichtbeachtung dieser Vorgabe könnte die
optimale Funktion des Frequenzumrichters und
anderer angeschlossenen Geräte beeinträchtigen.
•
Versehen Sie alle Frequenzumrichter mit
Kurzschluss- und Überlastschutz. Dieser Schutz
wird durch Sicherungen am Eingang gewähr-
leistet, siehe Abbildung 2.4. Wenn die Sicherungen
nicht Bestandteil der Lieferung ab Werk sind,
muss sie der Installateur als Teil der Installation
bereitstellen. 10.3.1 Schutz zeigt die maximalen
Nennwerte der Sicherungen.
10
VLT
®
HVAC Drive, D-Rahmen
Produkthandbuch

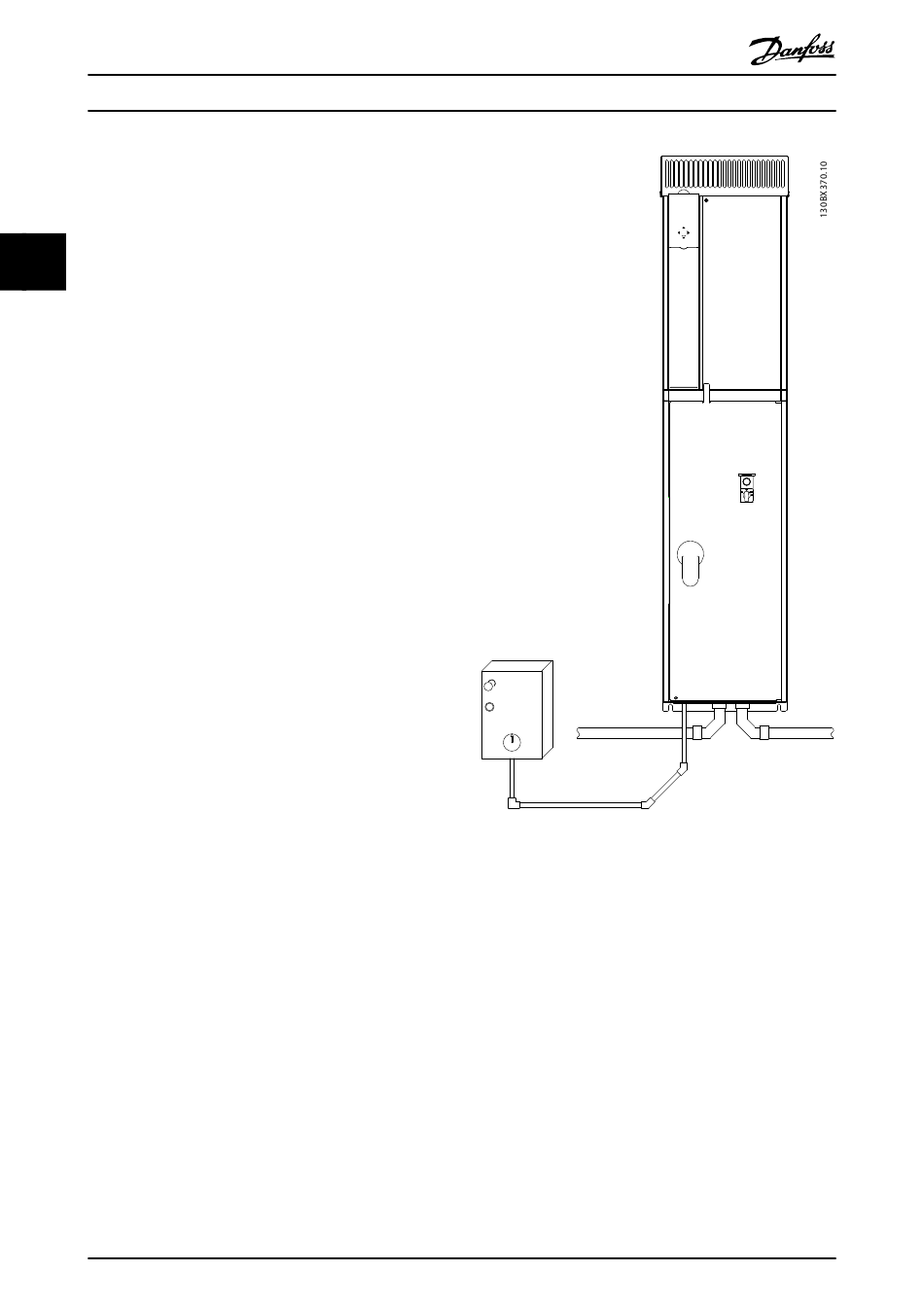

Abbildung 2.3 Beispiel für sachgemäße elektrische Installation
über Kabelkanäle
®
MG16D103 - VLT
ist eine eingetragene Marke von Danfoss.
Stop
Start
Line Power
Speed
Control
Motor
