Benutzerschnittstelle; Lcp Bedieneinheit; Aufbau Des Lcp - Danfoss VLT HVAC Drive FC 100 Produkthandbuch

Benutzerschnittstelle

4 Benutzerschnittstelle

4.1 LCP Bedieneinheit

Die LCP Bedieneinheit ist die Displayeinheit mit
integriertem Tastenfeld an der Vorderseite des Geräts. Das
LCP ist die Benutzerschnittstelle des Frequenzumrichters.
Das LCP verfügt über verschiedene Funktionen für
Benutzer.
•
Start, Stopp und Regelung der Drehzahl bei
Hand-Steuerung
•
Anzeige von Betriebsdaten, Zustand, Warn- und
Alarmmeldungen
•
Programmierung von Funktionen des Frequen-
zumrichters
•
Quittieren Sie den Frequenzumrichter nach einem
Fehler manuell, wenn automatisches Quittieren
inaktiv ist.
Als Option ist ebenfalls ein numerisches LCP (LCP 101)
erhältlich. Das LCP 101 funktioniert ähnlich zum grafischen
LCP 102. Angaben zur Bedienung des LCP 101 finden Sie
®
im VLT Programmierungshandbuch, MG33MXYY.
VLT ® HVAC Drive, D-Rahmen
Produkthandbuch
®
MG16D103 - VLT ist eine eingetragene Marke von Danfoss.

4.1.1 Aufbau des LCP

Das LCP ist in vier Funktionsbereiche unterteilt (siehe
Abbildung 4.1).
Status
1234rpm
1.0 A
43,5Hz
a
Run OK
Quick
b
Status
Menu
c On OK
Warn.
Alarm
Hand
d
O
on

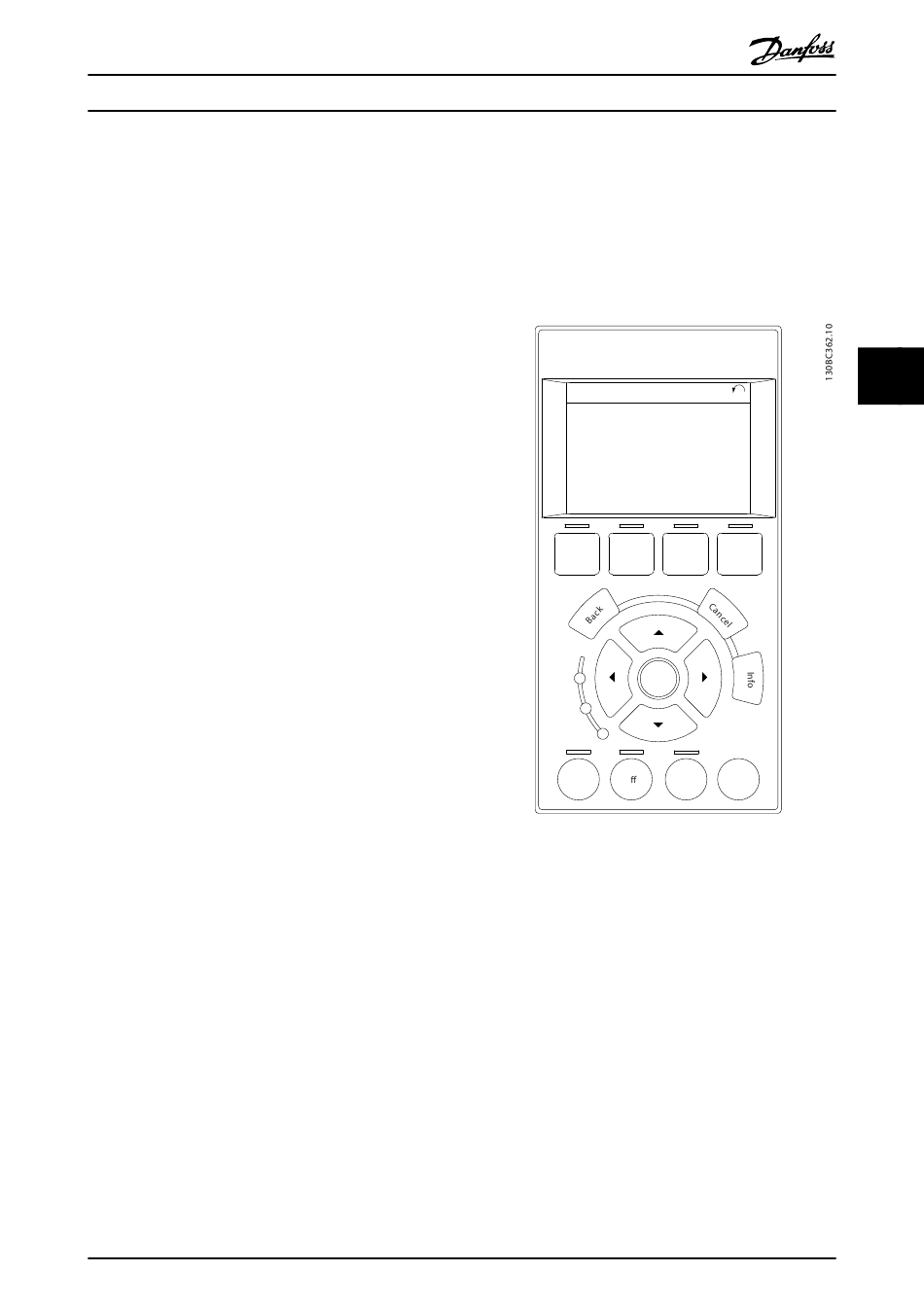

Abbildung 4.1 LCP
a. Displaybereich.
b. Menütasten zur Änderung der Zustandsanzeige,
zum Programmieren oder zum Zugriff auf den
Alarm- und Fehlerspeicher.
c. Navigationstasten zur Programmierung von
Funktionen, Bewegen des Cursors und Drehzahl-
regelung bei Hand-Steuerung. Hier befinden sich
auch Kontrollanzeigen zur Anzeige des Zustands.
d. Tasten zur Wahl der Betriebsart und zum
Quittieren (Reset).
1(1)
43,5Hz
Alarm
Main
Log
Menu
Auto
Reset
on
23
