Programmieren

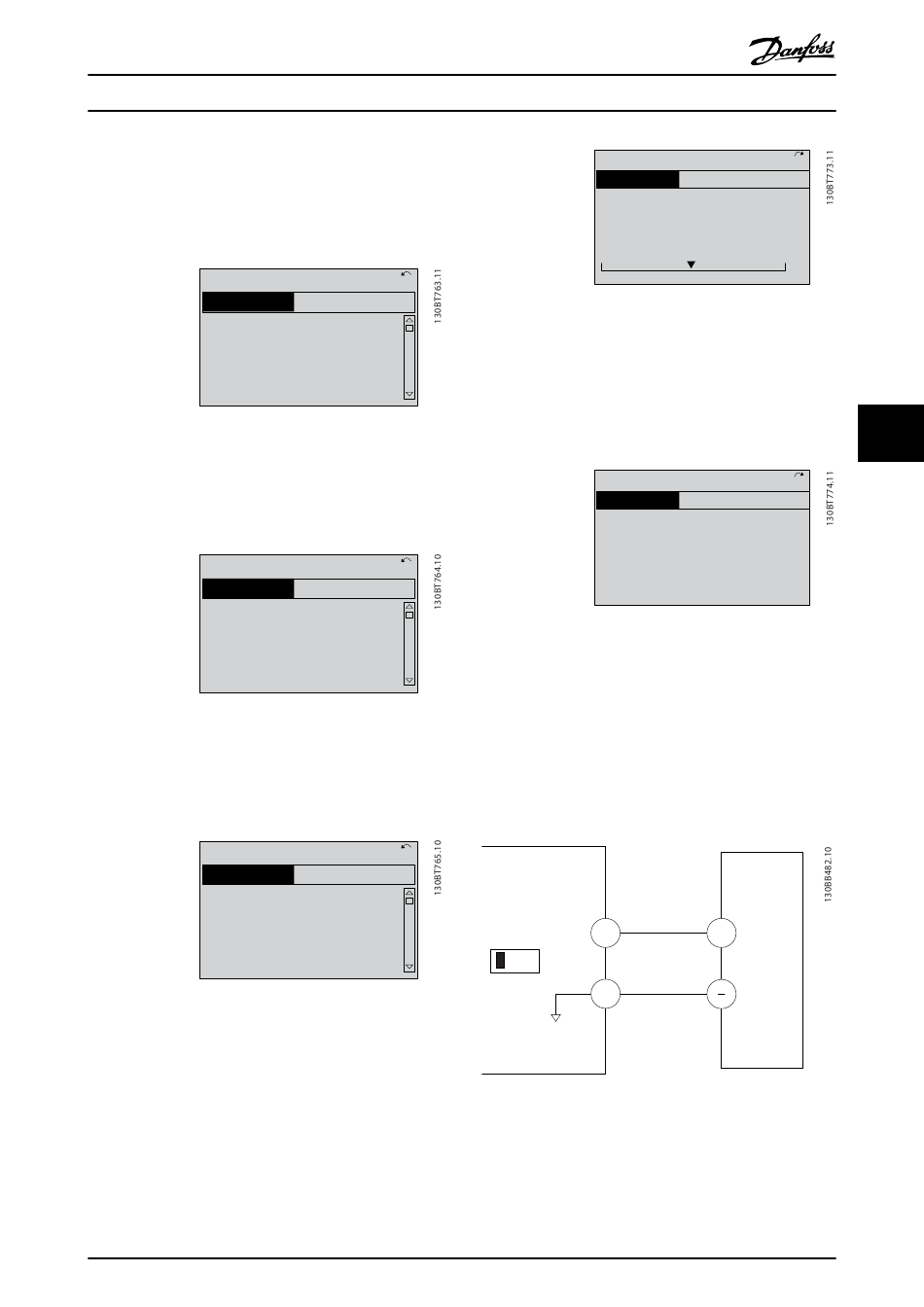

6. 3-03 Max. Sollwert. Programmieren Sie den
maximalen internen Frequenzumrichtersollwert
auf 50 Hz. (Dies setzt die maximale Drehzahl des
Frequenzumrichters auf 50 Hz. Beachten Sie, dass
50/60 Hz durch die Ländereinstellung bestimmt
wird.)
14.7%
Analog Reference
3-03 Maximum Reference
50.000 Hz
Abbildung 5.5
7. 6-10 Klemme 53 Skal. Min.Spannung. Stellen Sie
den minimalen Sollwert für die externe Spannung
an Klemme 53 auf 0 V ein. (Dies legt als
minimales Eingangssignal 0 V fest.)
14.7%
Analog Reference
6-10 Terminal 53 Low
Voltage
0.00 V
Abbildung 5.6
8. 6-11 Klemme 53 Skal. Max.Spannung. Program-
mieren Sie den maximalen externen
Spannungssollwert an Klemme 53 auf 10 V. (Dies
legt als maximales Eingangssignal 10 V fest.)
14.7%
Analog Reference
6-11 Terminal 53 High
Voltage
10.00 V
Abbildung 5.7
9. 6-14 Klemme 53 Skal. Min.-Soll/Istwert. Program-
mieren Sie den minimalen Drehzahlsollwert an
Klemme 53 auf 20 Hz. (Dies gibt dem Frequen-
zumrichter die Information, dass die an Klemme
53 (0 V) empfangene minimale Spannung einem
Ausgangssignal von 20 Hz entspricht.)
VLT ® HVAC Drive, D-Rahmen
Produkthandbuch
0.00A 1(1)
Q3-21
0.00A 1(1)
Q3-21
0.00A 1(1)
Q3-21
®
MG16D103 - VLT ist eine eingetragene Marke von Danfoss.
14.7 %
Analog Reference
6 - 14 Terminal 53 Low
Ref./Feedb. Value
000020.000
Abbildung 5.8
10. 6-15 Klemme 53 Skal. Max.-Soll/Istwert. Program-
mieren Sie den maximalen Drehzahlsollwert an
Klemme 53 auf 50 Hz. (Die gibt dem Frequen-
zumrichter die Information, dass die an Klemme
53 (10 V) empfangene maximale Spannung einem
Ausgangssignal von 50 Hz entspricht.)
14.7 %
Analog Reference
6 - 15 Terminal 53 High
Ref./Feedb. Value
50.000
Abbildung 5.9
Wenn Sie jetzt ein externes Gerät, das ein 0-10-V-Steuer-
signal sendet, an Klemme 53 des Frequenzumrichters
anschließen, ist das System betriebsbereit. Sie können
sehen, dass sich die Bildlaufleiste rechts in der letzten
Abbildung des Displays ganz unten befindet. Dies zeigt an,
dass das Verfahren abgeschlossen ist.
Abbildung 5.10 zeigt das Anschlussbild dieses Aufbaus.
53
6-1*
U - I
A53
55
Abbildung 5.10 Anschlussbeispiel für ein externes Gerät, das ein
0-10-V-Steuersignal sendet
0.00 A 1(1)
Q3-21
5
0.00 A 1(1)
Q3-21
+
0-10V
29
5
