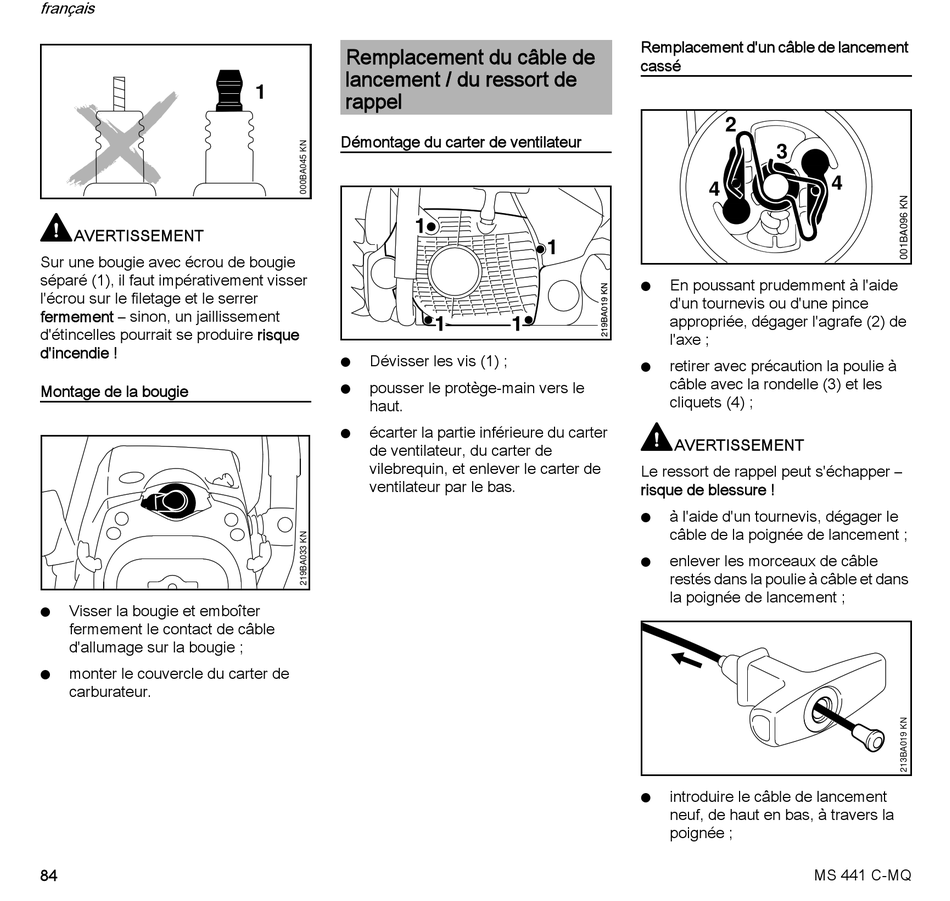

AVERTISSEMENT
Sur une bougie avec écrou de bougie
séparé (1), il faut impérativement visser
l'écrou sur le filetage et le serrer
fermement – sinon, un jaillissement
d'étincelles pourrait se produire risque
d'incendie !
Montage de la bougie
Visser la bougie et emboîter
N
fermement le contact de câble
d'allumage sur la bougie ;
monter le couvercle du carter de
N
carburateur.
84
Remplacement du câble de
lancement / du ressort de
1
rappel
Démontage du carter de ventilateur
Dévisser les vis (1) ;
N
pousser le protège-main vers le
N
haut.
écarter la partie inférieure du carter
N
de ventilateur, du carter de
vilebrequin, et enlever le carter de
ventilateur par le bas.
Remplacement d'un câble de lancement
cassé
2
3
4
En poussant prudemment à l'aide
N
d'un tournevis ou d'une pince
appropriée, dégager l'agrafe (2) de
l'axe ;
retirer avec précaution la poulie à
N
câble avec la rondelle (3) et les
cliquets (4) ;
AVERTISSEMENT
Le ressort de rappel peut s'échapper –
risque de blessure !
à l'aide d'un tournevis, dégager le
N
câble de la poignée de lancement ;
enlever les morceaux de câble
N
restés dans la poulie à câble et dans
la poignée de lancement ;
introduire le câble de lancement
N
neuf, de haut en bas, à travers la
poignée ;
MS 441 C-MQ
4
