italiano

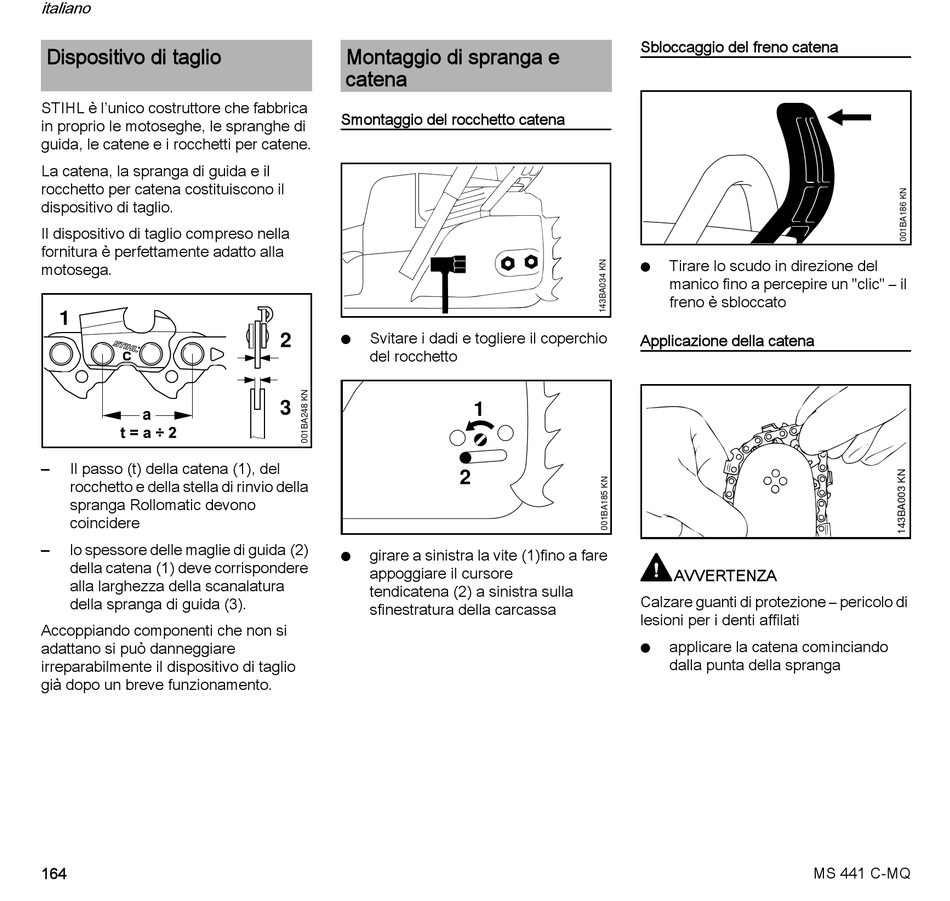

Dispositivo di taglio
STIHL è l'unico costruttore che fabbrica
in proprio le motoseghe, le spranghe di
guida, le catene e i rocchetti per catene.
La catena, la spranga di guida e il
rocchetto per catena costituiscono il
dispositivo di taglio.
Il dispositivo di taglio compreso nella
fornitura è perfettamente adatto alla
motosega.
1
a
Il passo (t) della catena (1), del
–
rocchetto e della stella di rinvio della
spranga Rollomatic devono
coincidere
lo spessore delle maglie di guida (2)
–
della catena (1) deve corrispondere
alla larghezza della scanalatura
della spranga di guida (3).
Accoppiando componenti che non si
adattano si può danneggiare
irreparabilmente il dispositivo di taglio
già dopo un breve funzionamento.
164
Montaggio di spranga e
catena
Smontaggio del rocchetto catena
Svitare i dadi e togliere il coperchio
N
2
del rocchetto
3
2
girare a sinistra la vite (1)fino a fare
N
appoggiare il cursore
tendicatena (2) a sinistra sulla
sfinestratura della carcassa
Sbloccaggio del freno catena
N
Applicazione della catena
1
Calzare guanti di protezione – pericolo di
lesioni per i denti affilati
N
Tirare lo scudo in direzione del
manico fino a percepire un "clic" – il
freno è sbloccato
AVVERTENZA
applicare la catena cominciando
dalla punta della spranga
MS 441 C-MQ
