5
7

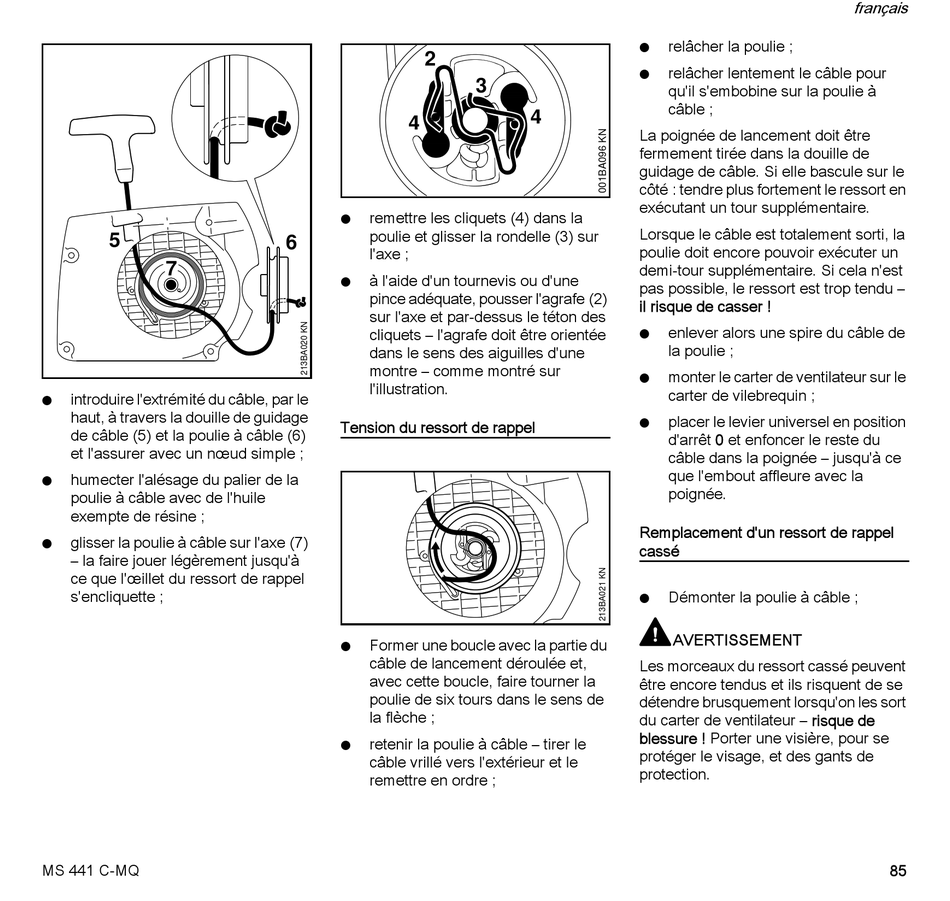

introduire l'extrémité du câble, par le
N
haut, à travers la douille de guidage
de câble (5) et la poulie à câble (6)
et l'assurer avec un nœud simple ;
humecter l'alésage du palier de la
N
poulie à câble avec de l'huile
exempte de résine ;
glisser la poulie à câble sur l'axe (7)
N
– la faire jouer légèrement jusqu'à
ce que l'œillet du ressort de rappel
s'encliquette ;
MS 441 C-MQ
2
4
remettre les cliquets (4) dans la
N
poulie et glisser la rondelle (3) sur
6
l'axe ;
à l'aide d'un tournevis ou d'une
N
pince adéquate, pousser l'agrafe (2)
sur l'axe et par-dessus le téton des
cliquets – l'agrafe doit être orientée
dans le sens des aiguilles d'une
montre – comme montré sur
l'illustration.
Tension du ressort de rappel
Former une boucle avec la partie du
N
câble de lancement déroulée et,
avec cette boucle, faire tourner la
poulie de six tours dans le sens de
la flèche ;
retenir la poulie à câble – tirer le
N
câble vrillé vers l'extérieur et le
remettre en ordre ;
N
N
3
4
La poignée de lancement doit être
fermement tirée dans la douille de
guidage de câble. Si elle bascule sur le
côté : tendre plus fortement le ressort en
exécutant un tour supplémentaire.
Lorsque le câble est totalement sorti, la
poulie doit encore pouvoir exécuter un
demi-tour supplémentaire. Si cela n'est
pas possible, le ressort est trop tendu –
il risque de casser !
N
N
N
Remplacement d'un ressort de rappel
cassé
N
Les morceaux du ressort cassé peuvent
être encore tendus et ils risquent de se
détendre brusquement lorsqu'on les sort
du carter de ventilateur – risque de
blessure ! Porter une visière, pour se
protéger le visage, et des gants de
protection.
relâcher la poulie ;
relâcher lentement le câble pour
qu'il s'embobine sur la poulie à
câble ;
enlever alors une spire du câble de
la poulie ;
monter le carter de ventilateur sur le
carter de vilebrequin ;
placer le levier universel en position
d'arrêt 0 et enfoncer le reste du
câble dans la poignée – jusqu'à ce
que l'embout affleure avec la
poignée.
Démonter la poulie à câble ;
AVERTISSEMENT
français
85
