Nederlands
2
3
4

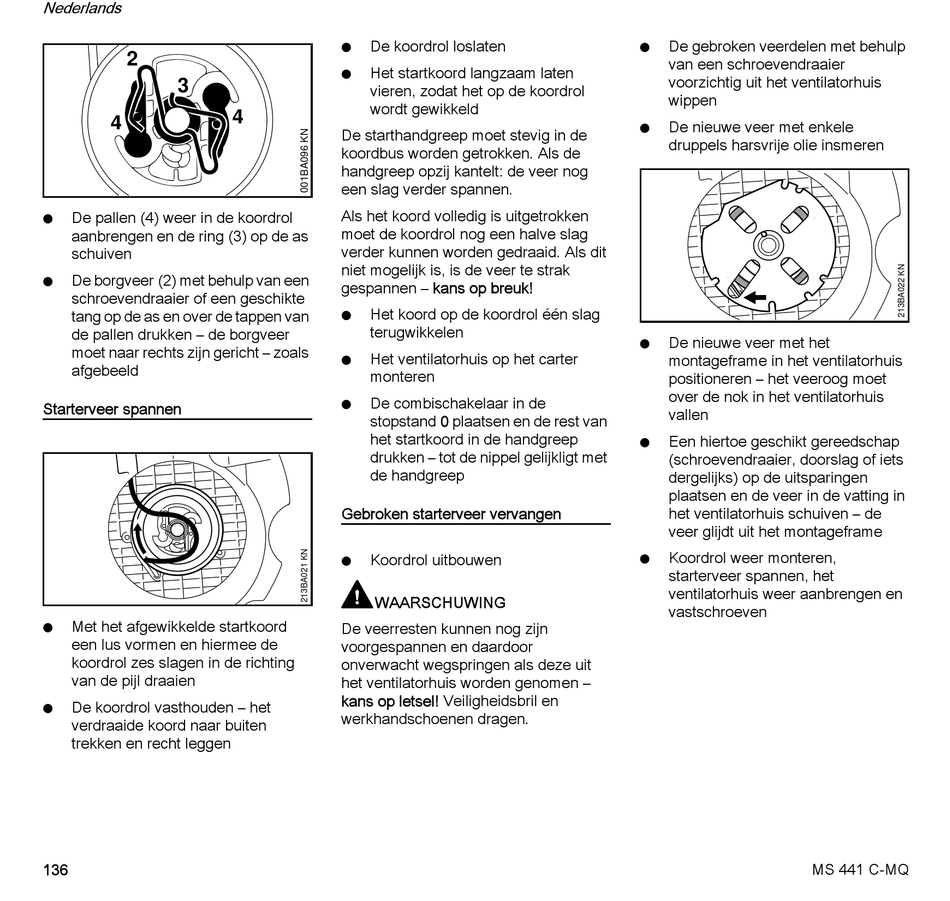

De pallen (4) weer in de koordrol
N
aanbrengen en de ring (3) op de as
schuiven
De borgveer (2) met behulp van een
N
schroevendraaier of een geschikte
tang op de as en over de tappen van
de pallen drukken – de borgveer
moet naar rechts zijn gericht – zoals
afgebeeld
Starterveer spannen
Met het afgewikkelde startkoord
N
een lus vormen en hiermee de
koordrol zes slagen in de richting
van de pijl draaien
De koordrol vasthouden – het
N
verdraaide koord naar buiten
trekken en recht leggen
136
De koordrol loslaten
N
Het startkoord langzaam laten
N
vieren, zodat het op de koordrol
wordt gewikkeld
4
De starthandgreep moet stevig in de
koordbus worden getrokken. Als de
handgreep opzij kantelt: de veer nog
een slag verder spannen.
Als het koord volledig is uitgetrokken
moet de koordrol nog een halve slag
verder kunnen worden gedraaid. Als dit
niet mogelijk is, is de veer te strak
gespannen – kans op breuk!
Het koord op de koordrol één slag
N
terugwikkelen
Het ventilatorhuis op het carter
N
monteren
De combischakelaar in de
N
stopstand 0 plaatsen en de rest van
het startkoord in de handgreep
drukken – tot de nippel gelijkligt met
de handgreep
Gebroken starterveer vervangen
Koordrol uitbouwen
N
WAARSCHUWING
De veerresten kunnen nog zijn
voorgespannen en daardoor
onverwacht wegspringen als deze uit
het ventilatorhuis worden genomen –
kans op letsel! Veiligheidsbril en
werkhandschoenen dragen.
De gebroken veerdelen met behulp
N
van een schroevendraaier
voorzichtig uit het ventilatorhuis
wippen
De nieuwe veer met enkele
N
druppels harsvrije olie insmeren
De nieuwe veer met het
N
montageframe in het ventilatorhuis
positioneren – het veeroog moet
over de nok in het ventilatorhuis
vallen
Een hiertoe geschikt gereedschap
N
(schroevendraaier, doorslag of iets
dergelijks) op de uitsparingen
plaatsen en de veer in de vatting in
het ventilatorhuis schuiven – de
veer glijdt uit het montageframe
Koordrol weer monteren,
N
starterveer spannen, het
ventilatorhuis weer aanbrengen en
vastschroeven
MS 441 C-MQ
