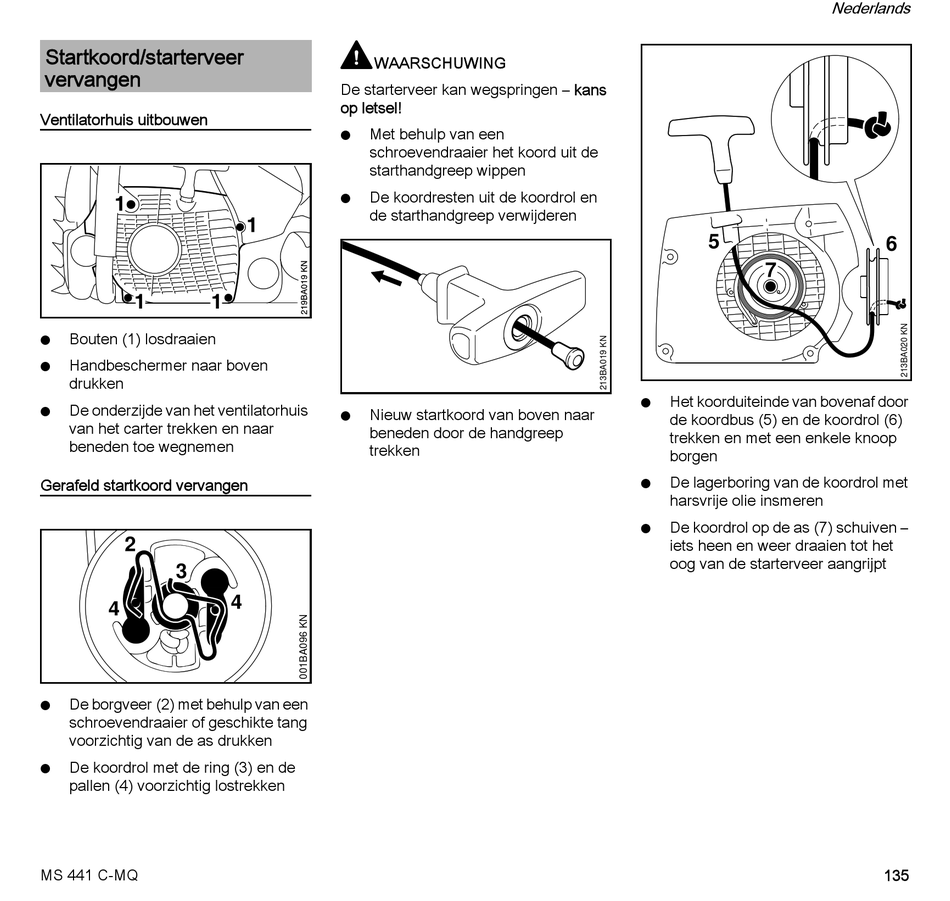

Startkoord/Starterveer Vervangen - Stihl MS 441 C-MQ Gebrauchsanleitung

Startkoord/starterveer
vervangen
Ventilatorhuis uitbouwen
Bouten (1) losdraaien
N
Handbeschermer naar boven
N
drukken
De onderzijde van het ventilatorhuis
N
van het carter trekken en naar
beneden toe wegnemen
Gerafeld startkoord vervangen
2
3
4
De borgveer (2) met behulp van een
N
schroevendraaier of geschikte tang
voorzichtig van de as drukken
De koordrol met de ring (3) en de
N
pallen (4) voorzichtig lostrekken
MS 441 C-MQ
WAARSCHUWING
De starterveer kan wegspringen – kans
op letsel!
Met behulp van een
N
schroevendraaier het koord uit de
starthandgreep wippen
De koordresten uit de koordrol en
N
de starthandgreep verwijderen
Nieuw startkoord van boven naar
N
beneden door de handgreep
trekken
4
5
7
Het koorduiteinde van bovenaf door
N
de koordbus (5) en de koordrol (6)
trekken en met een enkele knoop
borgen
De lagerboring van de koordrol met
N
harsvrije olie insmeren
De koordrol op de as (7) schuiven –
N
iets heen en weer draaien tot het
oog van de starterveer aangrijpt
Nederlands
6
135
