4

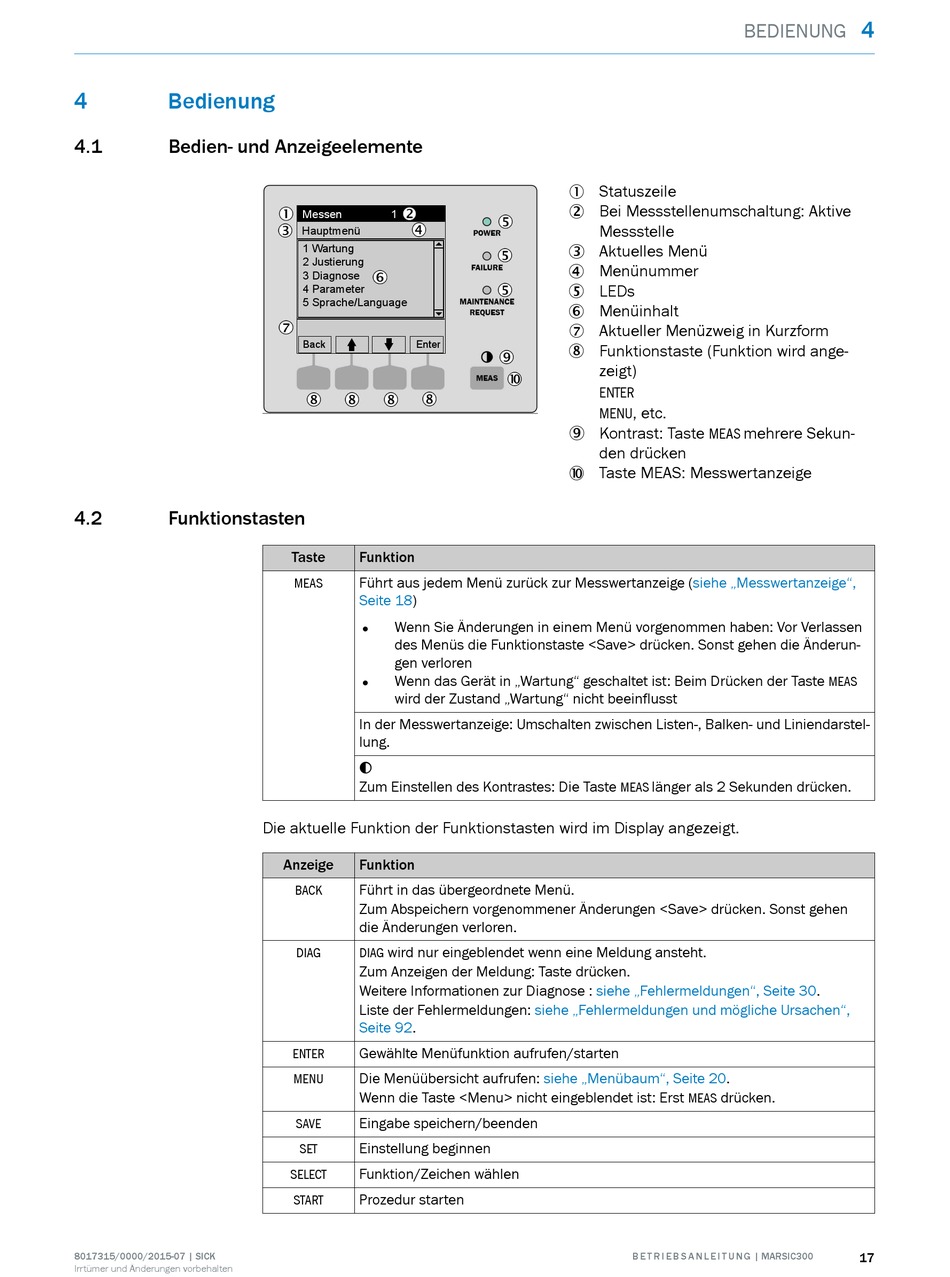

Bedienung

4.1

Bedien- und Anzeigeelemente

4.2

Funktionstasten

8017315/0000/2015-07 | SICK
Irrtümer und Änderungen vorbehalten
Messen 1
Hauptmenü
1 Wartung
2 Justierung
3 Diagnose
4 Parameter
5 Sprache/Language
Back Enter
Taste Funktion
Führt aus jedem Menü zurück zur Messwertanzeige
MEAS
Seite 18)
• Wenn Sie Änderungen in einem Menü vorgenommen haben: Vor Verlassen
des Menüs die Funktionstaste <Save> drücken. Sonst gehen die Änderun‐
gen verloren
• Wenn das Gerät in „Wartung" geschaltet ist: Beim Drücken der Taste
wird der Zustand „Wartung" nicht beeinflusst
In der Messwertanzeige: Umschalten zwischen Listen-, Balken- und Liniendarstel‐
lung.

Zum Einstellen des Kontrastes: Die Taste
Die aktuelle Funktion der Funktionstasten wird im Display angezeigt.
Anzeige Funktion
Führt in das übergeordnete Menü.
BACK
Zum Abspeichern vorgenommener Änderungen <Save> drücken. Sonst gehen
die Änderungen verloren.
wird nur eingeblendet wenn eine Meldung ansteht.
DIAG DIAG
Zum Anzeigen der Meldung: Taste drücken.
Weitere Informationen zur Diagnose :
Liste der Fehlermeldungen:
Seite 92.
Gewählte Menüfunktion aufrufen/starten
ENTER
Die Menüübersicht aufrufen:
MENU
Wenn die Taste <Menu> nicht eingeblendet ist: Erst
Eingabe speichern/beenden
SAVE
Einstellung beginnen
SET
Funktion/Zeichen wählen
SELECT
Prozedur starten
START
 Statuszeile
 Bei Messstellenumschaltung: Aktive
Messstelle
 Aktuelles Menü
 Menünummer
 LEDs
 Menüinhalt
 Aktueller Menüzweig in Kurzform
 Funktionstaste (Funktion wird ange‐
zeigt)
ENTER
, etc.
MENU
 Kontrast: Taste
MEAS
den drücken
 Taste MEAS: Messwertanzeige
(siehe „Messwertanzeige",
länger als 2 Sekunden drücken.
MEAS
siehe „Fehlermeldungen", Seite
siehe „Fehlermeldungen und mögliche Ursachen",
siehe „Menübaum", Seite 20.
MEAS
B E T R I E B S A N L E I T U N G | MARSIC300
4
BEDIENUNG
mehrere Sekun‐
MEAS
30.
drücken.
17
