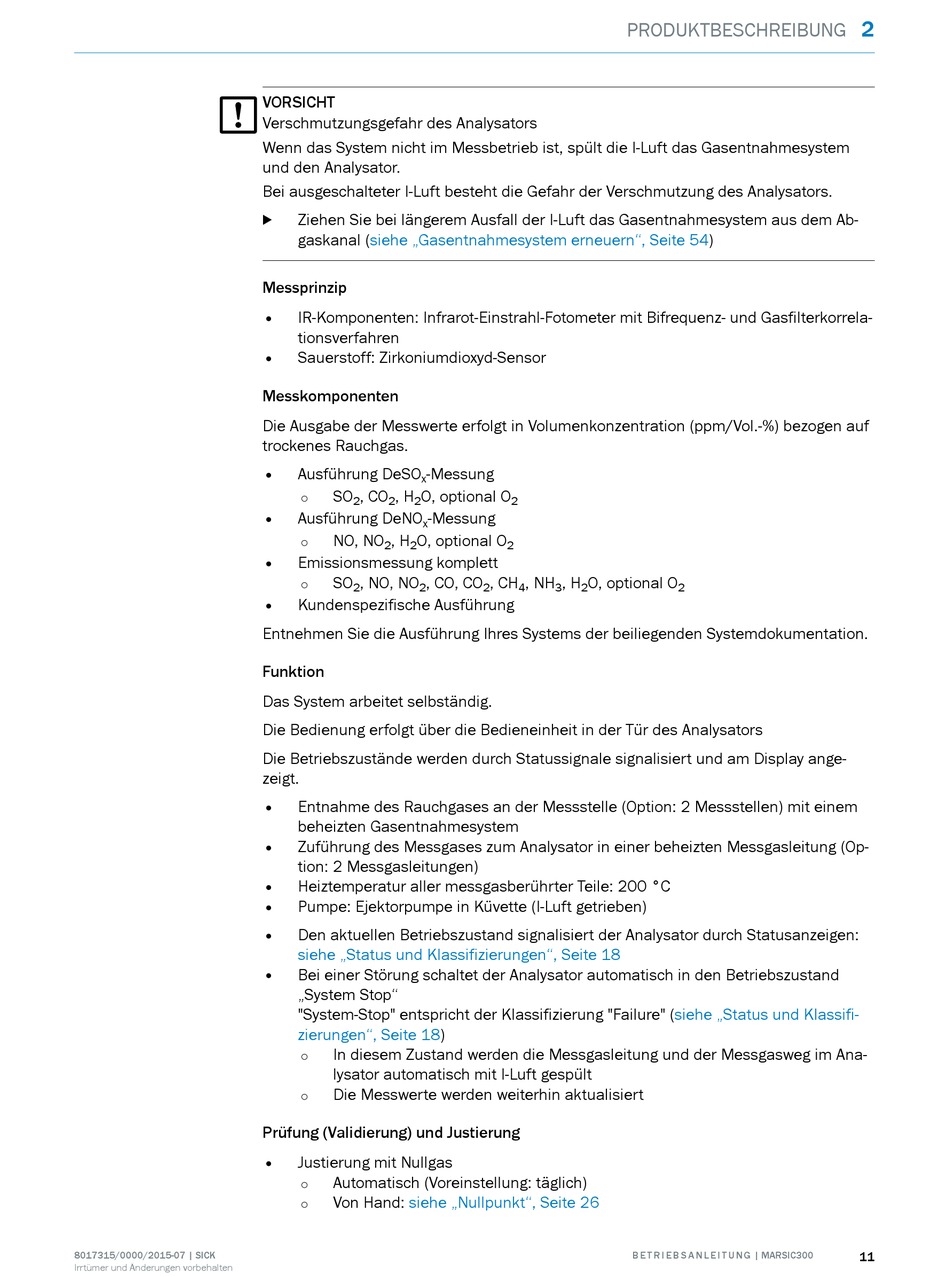

VORSICHT
Verschmutzungsgefahr des Analysators
Wenn das System nicht im Messbetrieb ist, spült die I-Luft das Gasentnahmesystem
und den Analysator.
Bei ausgeschalteter I-Luft besteht die Gefahr der Verschmutzung des Analysators.
Ziehen Sie bei längerem Ausfall der I-Luft das Gasentnahmesystem aus dem Ab‐
b
gaskanal (siehe „Gasentnahmesystem erneuern", Seite
Messprinzip
• IR-Komponenten: Infrarot-Einstrahl-Fotometer mit Bifrequenz- und Gasfilterkorrela‐
tionsverfahren
• Sauerstoff: Zirkoniumdioxyd-Sensor
Messkomponenten
Die Ausgabe der Messwerte erfolgt in Volumenkonzentration (ppm/Vol.-%) bezogen auf
trockenes Rauchgas.
• Ausführung DeSO -Messung
x
SO , CO , H O, optional O
°
2 2 2
• Ausführung DeNO -Messung
x
NO, NO , H O, optional O
°
2 2
• Emissionsmessung komplett
SO , NO, NO , CO, CO
°
2 2
• Kundenspezifische Ausführung
Entnehmen Sie die Ausführung Ihres Systems der beiliegenden Systemdokumentation.

Funktion

Das System arbeitet selbständig.
Die Bedienung erfolgt über die Bedieneinheit in der Tür des Analysators
Die Betriebszustände werden durch Statussignale signalisiert und am Display ange‐
zeigt.
• Entnahme des Rauchgases an der Messstelle (Option: 2 Messstellen) mit einem
beheizten Gasentnahmesystem
• Zuführung des Messgases zum Analysator in einer beheizten Messgasleitung (Op‐
tion: 2 Messgasleitungen)
• Heiztemperatur aller messgasberührter Teile: 200 °C
• Pumpe: Ejektorpumpe in Küvette (I-Luft getrieben)
• Den aktuellen Betriebszustand signalisiert der Analysator durch Statusanzeigen:
siehe „Status und Klassifizierungen", Seite 18
• Bei einer Störung schaltet der Analysator automatisch in den Betriebszustand
„System Stop"
"System-Stop" entspricht der Klassifizierung "Failure"
zierungen", Seite 18)
In diesem Zustand werden die Messgasleitung und der Messgasweg im Ana‐
°
lysator automatisch mit I-Luft gespült
Die Messwerte werden weiterhin aktualisiert
°
Prüfung (Validierung) und Justierung
• Justierung mit Nullgas
Automatisch (Voreinstellung: täglich)
°
Von Hand: siehe „Nullpunkt", Seite 26
°
PRODUKTBESCHREIBUNG
2
2
, CH , NH , H O, optional O
2 4 3 2
