7
STÖRUNGSBEHEBUNG

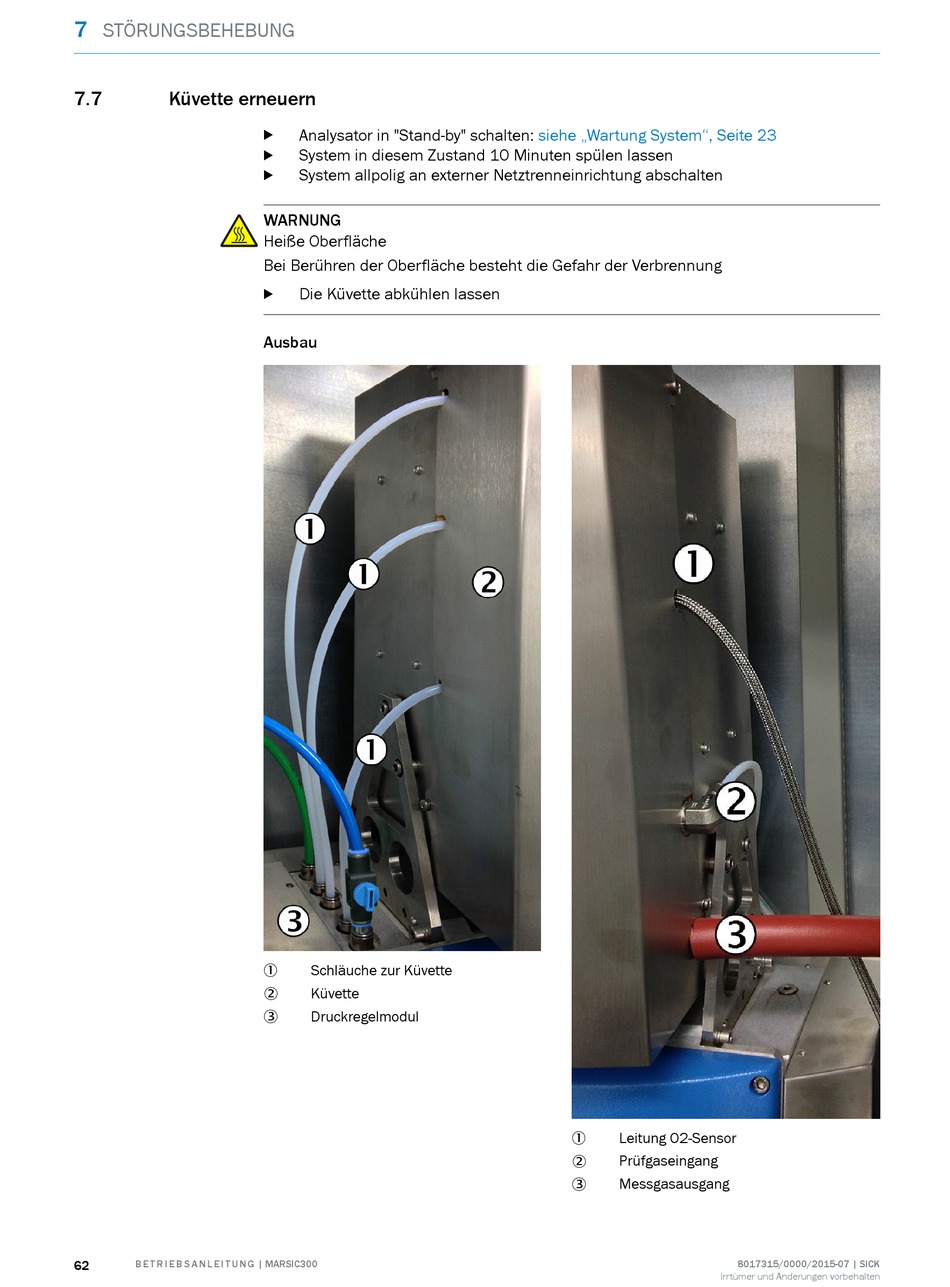

7.7 Küvette erneuern
62 B E T R I E B S A N L E I T U N G | MARSIC300
Analysator in "Stand-by" schalten:
b
System in diesem Zustand 10 Minuten spülen lassen
b
System allpolig an externer Netztrenneinrichtung abschalten
b
WARNUNG
Heiße Oberfläche
Bei Berühren der Oberfläche besteht die Gefahr der Verbrennung
Die Küvette abkühlen lassen
b
Ausbau
Schläuche zur Küvette

Küvette

Druckregelmodul

siehe „Wartung System", Seite 23
Leitung O2-Sensor

Prüfgaseingang

Messgasausgang

8017315/0000/2015-07 | SICK
Irrtümer und Änderungen vorbehalten
