Kopfstütze Verstellen / Sitz An Grösse Des Kindes Anpassen - Concord Ultimax Handbuch

_ SITz AN GRöSSE DES KINDES ANPASSEN

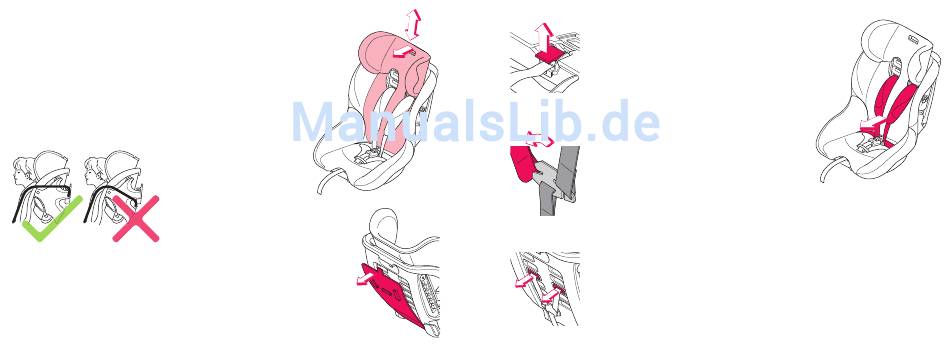

4.1 Fassen sie die Kopfstütze oben an und ziehen sie diese nach vorne. sie können
sie dann in die für ihr Kind richtige höhe einstellen. es sind sechs unterschiedliche
positionen möglich.
Achtung!
Achten Sie stets auf korrekten Gurtverlauf,
A B
wie in 4.2 bild (A) gezeigt.
4.2 der schultergurt muss bei
angeschnalltem Kind waagrecht
nach hinten oder leicht nach
oben führen, siehe bild (a). Führt
der schultergurt nach unten,
wie im bild (b) gezeigt, muss
der gurt in die nächst höhere
stellung umgebaut werden.
dazu gehen sie wie folgt vor:
4.3 zum anpassen der schultergurtpositionen muss die
sitzschale vom basisteil abgenommen werden (siehe 1.1 und 1.2)!
Klappen sie die auf der rückseite der sitzschale befindliche rückenverkleidung weg.
14
4.4 Vorne am sitz unter dem bezug befindet sich der
zentralversteller, dieser klemmt den zentralgurt fest.
Lösen sie den zentralversteller, indem sie mit dem Finger
die kleine Klappe hochdrücken (siehe bild) und ziehen sie
die gurte nach vorne durch
(nicht an den gurtpolstern ziehen!).
4.5 Fädeln sie auf der rückseite der sitzschale die
beiden gurte aus dem Verbindungsteil aus.
4.6 ziehen sie beide haltebleche auf der rückseite des sitzes mit hilfe der gurtschlaufen
aus ihren aussparungen heraus und stecken sie diese durch die gurtöffnungen in der
sitzschale.
15
