_ EINbAU IN FAHRTRICHTUNG (vON 9 - 18 KG)
Achtung!
Einbau in Fahrtrichtung erst ab einem Körpergewicht von 9 kg
und ohne beckeneinlage, siehe Kap. 6.5!

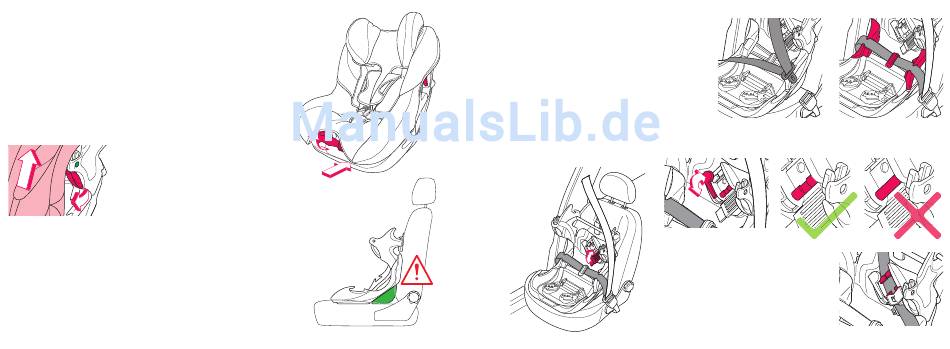

2.1 drehen sie den drehgriff vorne an der sitzschale nach oben und
schieben sie die sitzschale in die aufrechte position.
2.2 halten sie links und rechts mit den
daumen die sitzschale und ziehen sie
mit den Fingern die grauen hebel in
pfeilrichtung bis zum anschlag. halten
sie die hebel gezogen und heben sie
die sitzschale nach oben heraus, bis das
grüne bauteil über der schnappmechanik sichtbar ist.
Lassen sie dann den hebel los und nehmen sie die sitzschale heraus.
2.3 setzen sie das basisteil wie gezeichnet in den autositz ein.
bringen sie den reboardkeil (grün) in die gezeigte position.
8
2.4 Führen sie den Fahrzeuggurt über das
basisteil und lassen sie den gurt einrasten.
2.5 Legen sie den unteren gurtteil (beckengurt)
wie im bild in die beckengurtführungen (rot) ein.
2.6 öffnen sie die rote gurtklemme 2.7 drehen sie die offene seite der ratschenwelle nach oben.
am gurtspanner.
2.8 Legen sie den oberen gurt
(diagonalgurt) in die öffnung
der ratschenwelle und in die
dahinterliegende Führung ein.
Die Gurte dürfen nicht verdreht sein!
