Concord Ultimax Handbuch Seite 4

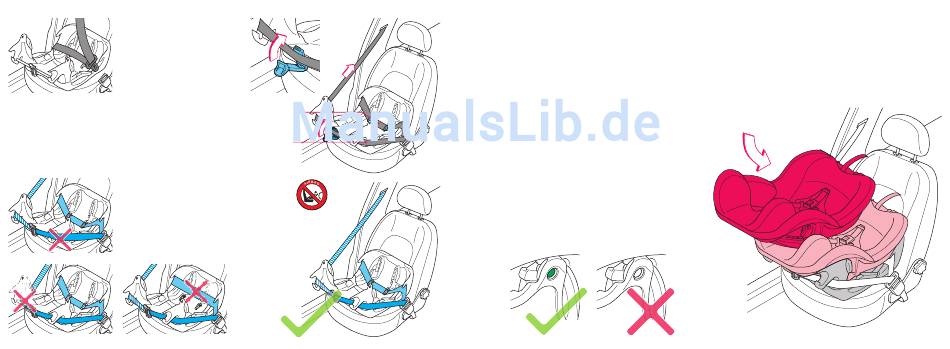

1.4 Führen sie den
Fahrzeuggurt über das
basisteil und lassen sie den
gurt einrasten.
1.5 Legen sie das untere gurtteil (a) (beckengurt) unter die
blauen beckengurtführungen (siehe bild).
Führen sie das obere gurtteil (b) (diagonalgurt) aussen um
das basisteil und legen sie es in die blaue gurtklemme ein.
spannen sie den gurt wie im bild
gezeigt und schließen sie die blaue
gurtklemme.
6
a
b
1.8 halten sie die sitzschale wie auf dem bild dargestellt und setzen sie diese auf das basisteil. drücken sie
die sitzschale nach unten, bis sie mit einem hörbaren "click" einrastet.
1.9 achten sie stets darauf, dass bei
eingesetzter sitzschale auf beiden seiten durch
die öffnung der seitenteile ein grüner punkt zu
sehen ist. dies zeigt den korrekten einbau an.
Der Sitz darf rückwärtsgerichtet nur in
Aufrechtstellung verwendet werden!
Übersteigt das Körpergewicht des Kindes
8 kg, sollte die werkseitig eingebaute
beckeneinlage entfernt werden, siehe
Kap. 6.5.
der ausbau erfolgt in umgekehrter reihenfolge.
7
