Concord Ultimax Handbuch Seite 9

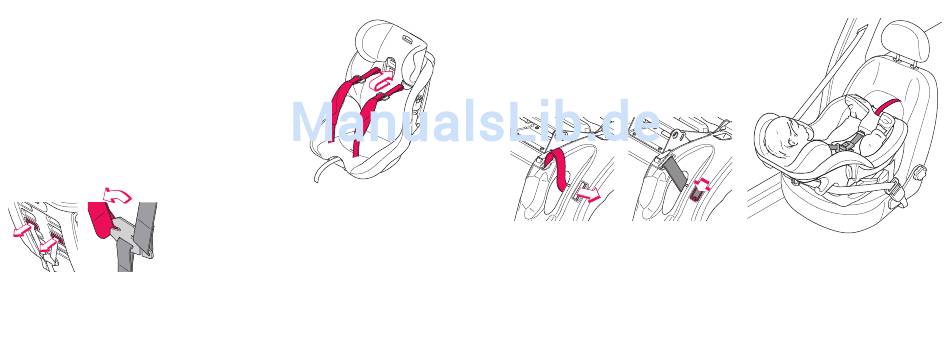

4.7 dann ziehen sie beide gurte nach vorne durch die rückenlehne
und den bezug heraus. Fädeln sie nun beide gurte von vorne durch den
bezug in den gewünschten schacht ein. auf der rückseite müssen sie
beide gurte wieder in das Verbindungsteil einfädeln, anschließend vorne
am zentralgurt den gurt straffen.
bitte achten Sie darauf, dass der linke und der rechte
Hosenträgergurt in gleicher weise verstellt werden.
4.8 clipsen sie auf der rückseite des sitzes die haltebleche
wieder ein. sie müssen mit einem hörbaren "click" einrasten.
Fädeln sie die gurte, wie in der abbildung gezeigt, wieder in
das Verbindungsteil ein. clipsen sie anschliessend die
rückenverkleidung wieder ein.
16
4.9 wann muss das gurtsystem verkürzt werden?
sollten sie den gurt des sitzes durch ziehen am zentralversteller vorne am
sitz nicht ausreichend spannen können, so wird es nötig, das gurtsystem
zu verkürzen.
gehen sie dazu wie folgt vor:
4.10 nehmen sie die sitzschale aus dem basisteil und legen sie die schale umgedreht auf eine unterlage.
Lösen sie das gummiband des bezugs und schlagen diesen ein wenig zurück. die auf der unterseite der
schale eingeclipsten haltebleche des gurts heraushebeln und durch die große, seitliche öffnung und die kleine
aussparung durchfädeln (siehe bild).
4.11 drücken sie nun die haltebleche von aussen in die aussparung ein. die Lasche muss mit einem hörbaren
"click" einrasten.
Unbedingt beide Seiten in gleicher Art und weise verstellen!
17
