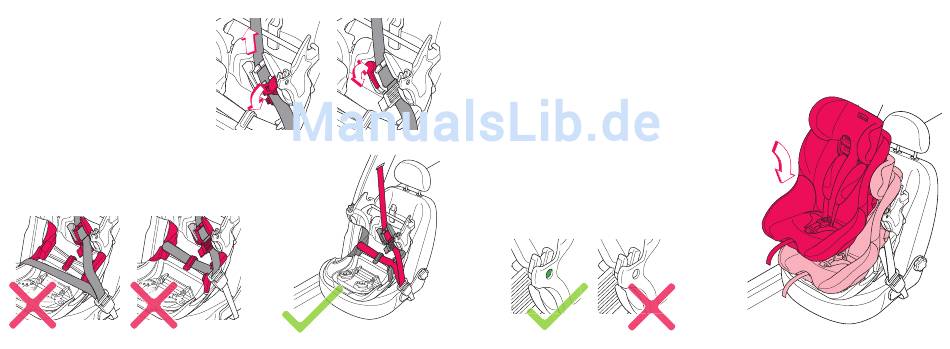

2.9 ziehen sie den oberen gurt leicht an und
schließen sie die rote gurtklemme. ziehen sie
anschließend den gurt nochmals nach.
2.10 rollen sie den gurt mittels ratsche auf, bis
das basisteil fest im autositz sitzt.
Der Gurt muss gespannt sein.
Das basisteil muss gerade auf dem
Fahrzeugsitz liegen. verschieben Sie eventuell
das basisteil und spannen Sie den Gurt nach.
2.11 der Fahrzeuggurt muss in alle roten gurtführungen eingefädelt sein.
2.12 das schloss des Fahrzeuggurtes darf nicht über der Kante der
beckengurtführung liegen. im zweifelsfall bzw. bei unklarheiten nehmen sie bitte
mit der Fa. concord Kontakt auf.
10
2.14 halten sie die sitzschale wie auf dem bild dargestellt und setzen sie diese auf das basisteil.
drücken sie die sitzschale nach unten, bis sie mit einem hörbaren "click" einrastet.
2.15 achten sie stets darauf, dass bei eingesetzter
sitzschale auf beiden seiten durch die kreisförmige öffnung
der seitenteile jeweils ein grüner punkt zu sehen ist.
dies zeigt den korrekten einbau an.
der ausbau erfolgt in umgekehrter reihenfolge
(siehe 1.1 und 1.2).
zum Lösen des gurtspanners siehe Kapitel 5.
