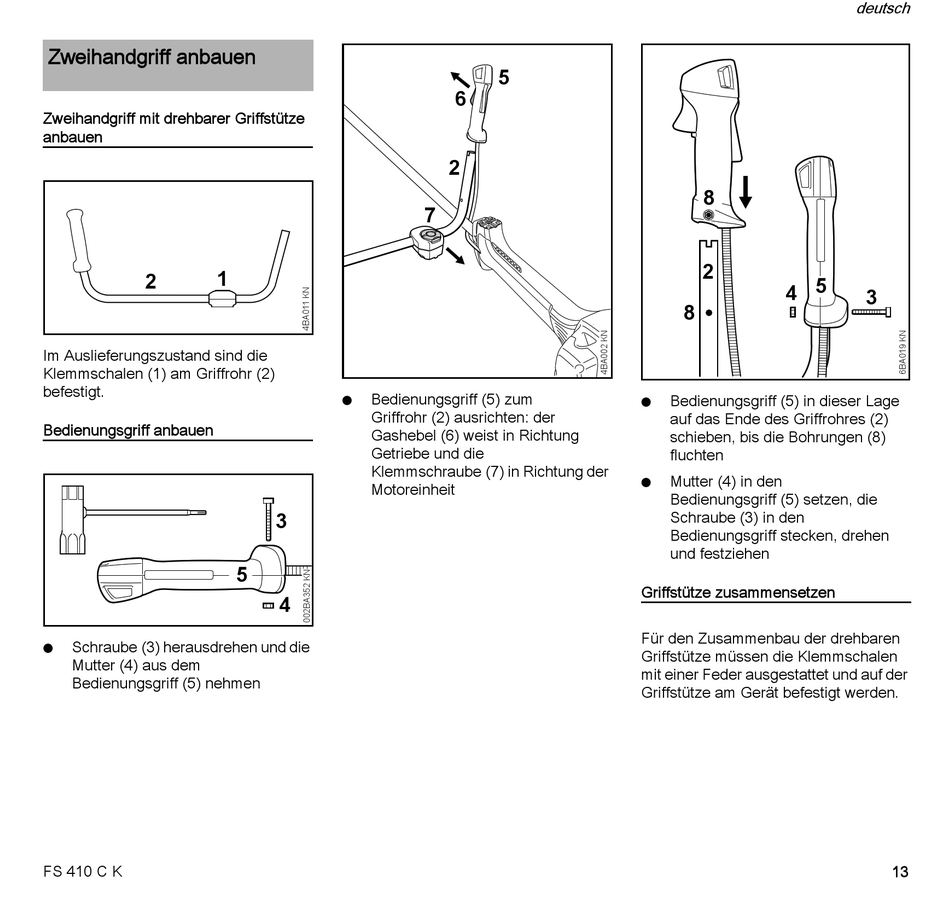

Zweihandgriff anbauen
Zweihandgriff mit drehbarer Griffstütze
anbauen
1
2
Im Auslieferungszustand sind die
Klemmschalen (1) am Griffrohr (2)
befestigt.
Bedienungsgriff anbauen
Schraube (3) herausdrehen und die
N
Mutter (4) aus dem
Bedienungsgriff (5) nehmen
FS 410 C K
Bedienungsgriff (5) zum
N
Griffrohr (2) ausrichten: der
Gashebel (6) weist in Richtung
Getriebe und die
Klemmschraube (7) in Richtung der
Motoreinheit
3
5
4
5
6
2
7
8
2
5
4
8
Bedienungsgriff (5) in dieser Lage
N
auf das Ende des Griffrohres (2)
schieben, bis die Bohrungen (8)
fluchten
Mutter (4) in den
N
Bedienungsgriff (5) setzen, die
Schraube (3) in den
Bedienungsgriff stecken, drehen
und festziehen
Griffstütze zusammensetzen
Für den Zusammenbau der drehbaren
Griffstütze müssen die Klemmschalen
mit einer Feder ausgestattet und auf der
Griffstütze am Gerät befestigt werden.
deutsch
3
13
