Nederlands
9
10

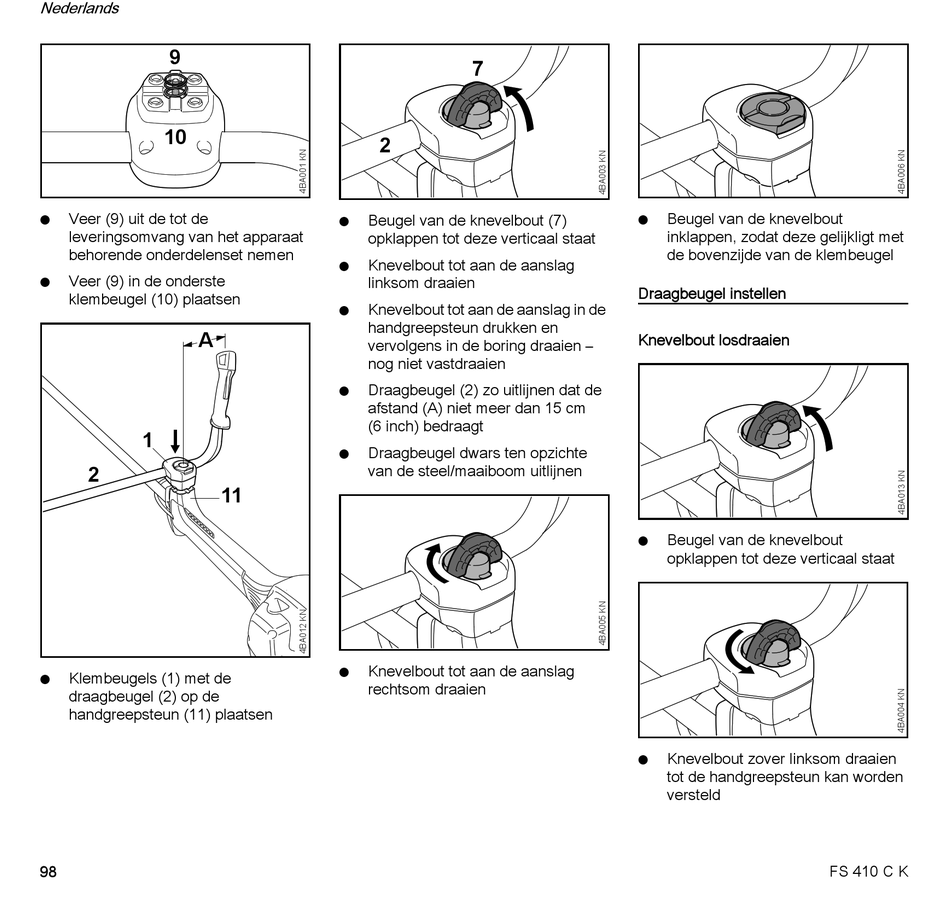

Veer (9) uit de tot de
N
leveringsomvang van het apparaat
behorende onderdelenset nemen
Veer (9) in de onderste
N
klembeugel (10) plaatsen
A
1
2
Klembeugels (1) met de
N
draagbeugel (2) op de
handgreepsteun (11) plaatsen
98
2
Beugel van de knevelbout (7)
N
opklappen tot deze verticaal staat
Knevelbout tot aan de aanslag
N
linksom draaien
Knevelbout tot aan de aanslag in de
N
handgreepsteun drukken en
vervolgens in de boring draaien –
nog niet vastdraaien
Draagbeugel (2) zo uitlijnen dat de
N
afstand (A) niet meer dan 15 cm
(6 inch) bedraagt
Draagbeugel dwars ten opzichte
N
van de steel/maaiboom uitlijnen
11
Knevelbout tot aan de aanslag
N
rechtsom draaien
7
N
Draagbeugel instellen
Knevelbout losdraaien
N
N
Beugel van de knevelbout
inklappen, zodat deze gelijkligt met
de bovenzijde van de klembeugel
Beugel van de knevelbout
opklappen tot deze verticaal staat
Knevelbout zover linksom draaien
tot de handgreepsteun kan worden
versteld
FS 410 C K
