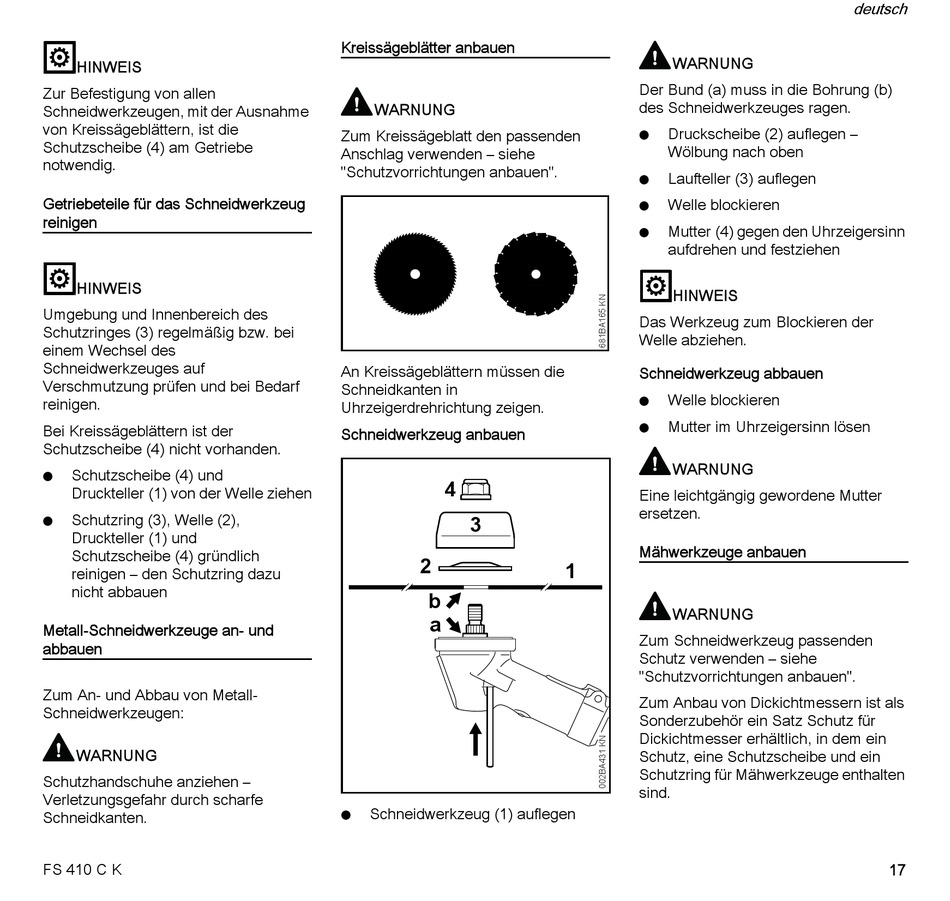

Stihl FS 410 C K Gebrauchsanleitung Seite 19

HINWEIS
Zur Befestigung von allen
Schneidwerkzeugen, mit der Ausnahme
von Kreissägeblättern, ist die
Schutzscheibe (4) am Getriebe
notwendig.
Getriebeteile für das Schneidwerkzeug
reinigen
HINWEIS
Umgebung und Innenbereich des
Schutzringes (3) regelmäßig bzw. bei
einem Wechsel des
Schneidwerkzeuges auf
Verschmutzung prüfen und bei Bedarf
reinigen.
Bei Kreissägeblättern ist der
Schutzscheibe (4) nicht vorhanden.
Schutzscheibe (4) und
N
Druckteller (1) von der Welle ziehen
Schutzring (3), Welle (2),
N
Druckteller (1) und
Schutzscheibe (4) gründlich
reinigen – den Schutzring dazu
nicht abbauen
Metall-Schneidwerkzeuge an- und
abbauen
Zum An- und Abbau von Metall-
Schneidwerkzeugen:
WARNUNG
Schutzhandschuhe anziehen –
Verletzungsgefahr durch scharfe
Schneidkanten.
FS 410 C K
Kreissägeblätter anbauen
WARNUNG
Zum Kreissägeblatt den passenden
Anschlag verwenden – siehe
"Schutzvorrichtungen anbauen".
An Kreissägeblättern müssen die
Schneidkanten in
Uhrzeigerdrehrichtung zeigen.
Schneidwerkzeug anbauen
4
3
2
b
a
Schneidwerkzeug (1) auflegen
N
WARNUNG
Der Bund (a) muss in die Bohrung (b)
des Schneidwerkzeuges ragen.
Druckscheibe (2) auflegen –
N
Wölbung nach oben
Laufteller (3) auflegen
N
Welle blockieren
N
Mutter (4) gegen den Uhrzeigersinn
N
aufdrehen und festziehen
HINWEIS
Das Werkzeug zum Blockieren der
Welle abziehen.
Schneidwerkzeug abbauen
Welle blockieren
N
Mutter im Uhrzeigersinn lösen
N
WARNUNG
Eine leichtgängig gewordene Mutter
ersetzen.
Mähwerkzeuge anbauen
1
WARNUNG
Zum Schneidwerkzeug passenden
Schutz verwenden – siehe
"Schutzvorrichtungen anbauen".
Zum Anbau von Dickichtmessern ist als
Sonderzubehör ein Satz Schutz für
Dickichtmesser erhältlich, in dem ein
Schutz, eine Schutzscheibe und ein
Schutzring für Mähwerkzeuge enthalten
sind.
