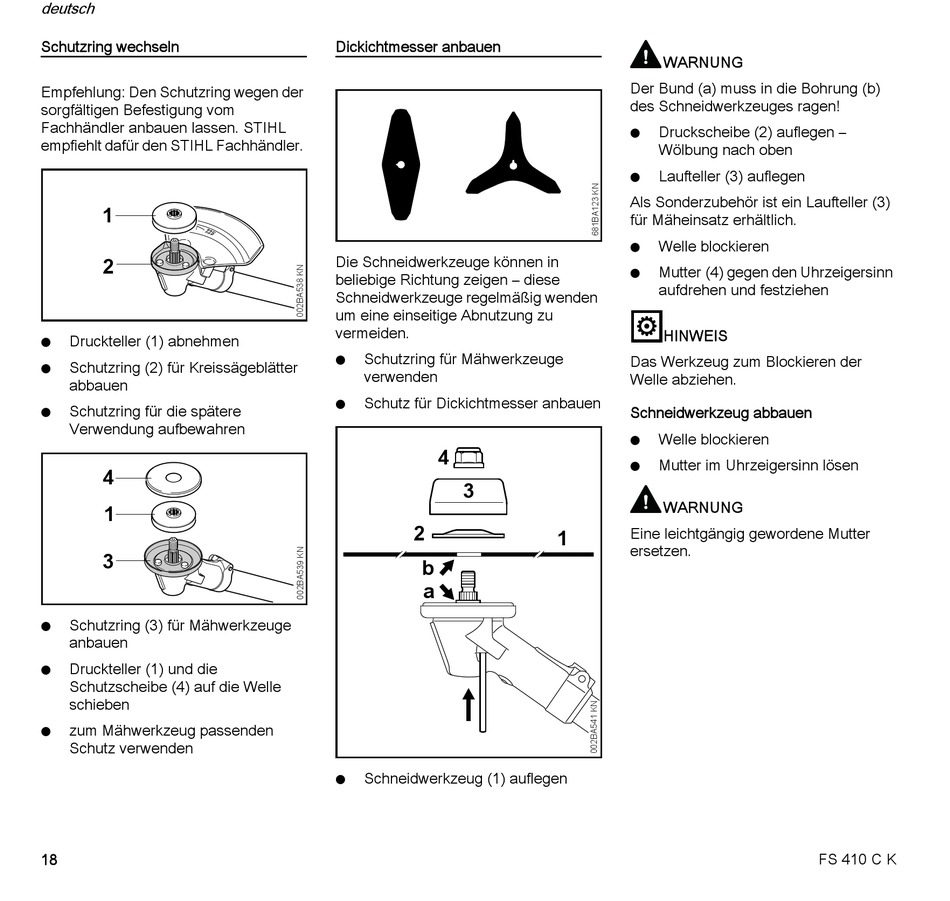

Schutzring wechseln
Empfehlung: Den Schutzring wegen der
sorgfältigen Befestigung vom
Fachhändler anbauen lassen. STIHL
empfiehlt dafür den STIHL Fachhändler.
1
2
Druckteller (1) abnehmen
N
Schutzring (2) für Kreissägeblätter
N
abbauen
Schutzring für die spätere
N
Verwendung aufbewahren
4
1
3
Schutzring (3) für Mähwerkzeuge
N
anbauen
Druckteller (1) und die
N
Schutzscheibe (4) auf die Welle
schieben
zum Mähwerkzeug passenden
N
Schutz verwenden
18
Dickichtmesser anbauen
Die Schneidwerkzeuge können in
beliebige Richtung zeigen – diese
Schneidwerkzeuge regelmäßig wenden
um eine einseitige Abnutzung zu
vermeiden.
Schutzring für Mähwerkzeuge
N
verwenden
Schutz für Dickichtmesser anbauen
N
4
3
2
b
a
Schneidwerkzeug (1) auflegen
N
WARNUNG
Der Bund (a) muss in die Bohrung (b)
des Schneidwerkzeuges ragen!
Druckscheibe (2) auflegen –
N
Wölbung nach oben
Laufteller (3) auflegen
N
Als Sonderzubehör ist ein Laufteller (3)
für Mäheinsatz erhältlich.
Welle blockieren
N
Mutter (4) gegen den Uhrzeigersinn
N
aufdrehen und festziehen
HINWEIS
Das Werkzeug zum Blockieren der
Welle abziehen.
Schneidwerkzeug abbauen
Welle blockieren
N
Mutter im Uhrzeigersinn lösen
N
WARNUNG
Eine leichtgängig gewordene Mutter
1
ersetzen.
FS 410 C K
