deutsch
9
10

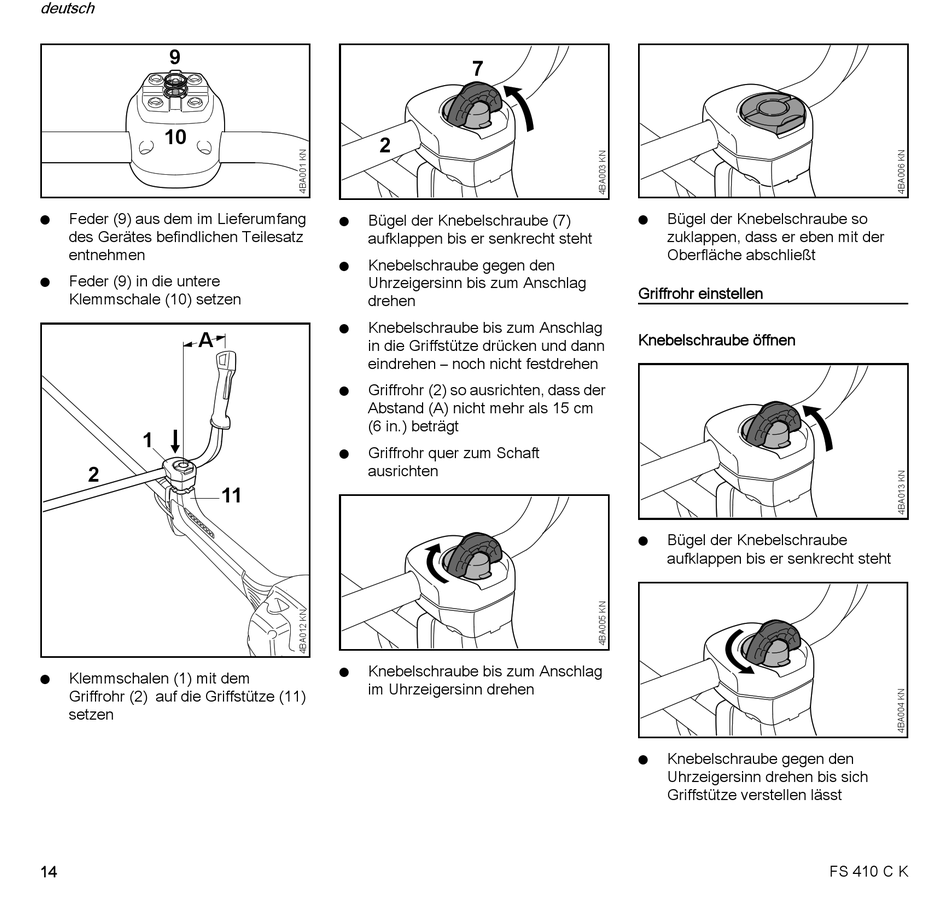

Feder (9) aus dem im Lieferumfang
N
des Gerätes befindlichen Teilesatz
entnehmen
Feder (9) in die untere
N
Klemmschale (10) setzen
A
1
2
Klemmschalen (1) mit dem
N
Griffrohr (2) auf die Griffstütze (11)
setzen
14
2
Bügel der Knebelschraube (7)
N
aufklappen bis er senkrecht steht
Knebelschraube gegen den
N
Uhrzeigersinn bis zum Anschlag
drehen
Knebelschraube bis zum Anschlag
N
in die Griffstütze drücken und dann
eindrehen – noch nicht festdrehen
Griffrohr (2) so ausrichten, dass der
N
Abstand (A) nicht mehr als 15 cm
(6 in.) beträgt
Griffrohr quer zum Schaft
N
ausrichten
11
Knebelschraube bis zum Anschlag
N
im Uhrzeigersinn drehen
7
N
Griffrohr einstellen
Knebelschraube öffnen
N
N
Bügel der Knebelschraube so
zuklappen, dass er eben mit der
Oberfläche abschließt
Bügel der Knebelschraube
aufklappen bis er senkrecht steht
Knebelschraube gegen den
Uhrzeigersinn drehen bis sich
Griffstütze verstellen lässt
FS 410 C K
