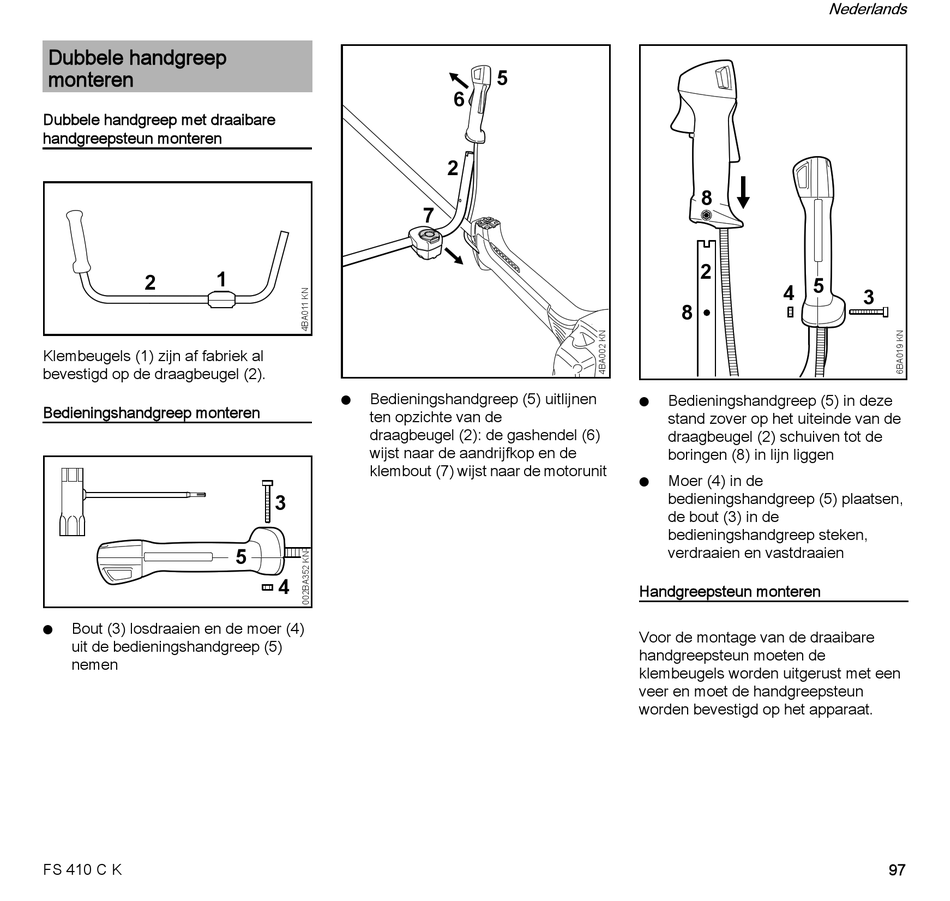

Dubbele handgreep
monteren
Dubbele handgreep met draaibare
handgreepsteun monteren
1
2
Klembeugels (1) zijn af fabriek al
bevestigd op de draagbeugel (2).
Bedieningshandgreep monteren
Bout (3) losdraaien en de moer (4)
N
uit de bedieningshandgreep (5)
nemen
FS 410 C K
Bedieningshandgreep (5) uitlijnen
N
ten opzichte van de
draagbeugel (2): de gashendel (6)
wijst naar de aandrijfkop en de
klembout (7) wijst naar de motorunit
3
5
4
5
6
2
7
8
2
5
4
8
Bedieningshandgreep (5) in deze
N
stand zover op het uiteinde van de
draagbeugel (2) schuiven tot de
boringen (8) in lijn liggen
Moer (4) in de
N
bedieningshandgreep (5) plaatsen,
de bout (3) in de
bedieningshandgreep steken,
verdraaien en vastdraaien
Handgreepsteun monteren
Voor de montage van de draaibare
handgreepsteun moeten de
klembeugels worden uitgerust met een
veer en moet de handgreepsteun
worden bevestigd op het apparaat.
