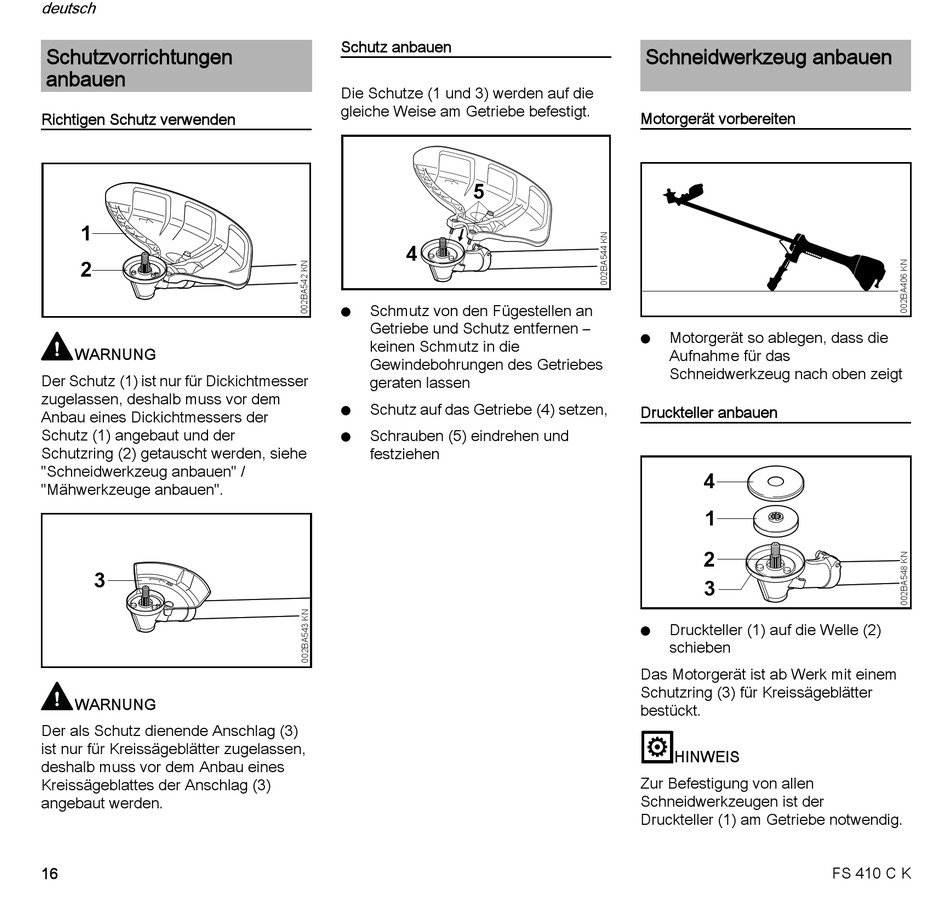

Schutzvorrichtungen
anbauen
Richtigen Schutz verwenden
1
2
WARNUNG
Der Schutz (1) ist nur für Dickichtmesser
zugelassen, deshalb muss vor dem
Anbau eines Dickichtmessers der
Schutz (1) angebaut und der
Schutzring (2) getauscht werden, siehe

"Schneidwerkzeug anbauen" /

"Mähwerkzeuge anbauen".
3
WARNUNG
Der als Schutz dienende Anschlag (3)
ist nur für Kreissägeblätter zugelassen,
deshalb muss vor dem Anbau eines
Kreissägeblattes der Anschlag (3)
angebaut werden.
16
Schutz anbauen
Die Schutze (1 und 3) werden auf die
gleiche Weise am Getriebe befestigt.
5
4
Schmutz von den Fügestellen an
N
Getriebe und Schutz entfernen –
keinen Schmutz in die
Gewindebohrungen des Getriebes
geraten lassen
Schutz auf das Getriebe (4) setzen,
N
Schrauben (5) eindrehen und
N
festziehen
Schneidwerkzeug anbauen
Motorgerät vorbereiten
Motorgerät so ablegen, dass die
N
Aufnahme für das
Schneidwerkzeug nach oben zeigt
Druckteller anbauen
4
1
2
3
Druckteller (1) auf die Welle (2)
N
schieben
Das Motorgerät ist ab Werk mit einem
Schutzring (3) für Kreissägeblätter
bestückt.
HINWEIS
Zur Befestigung von allen
Schneidwerkzeugen ist der
Druckteller (1) am Getriebe notwendig.
