italiano

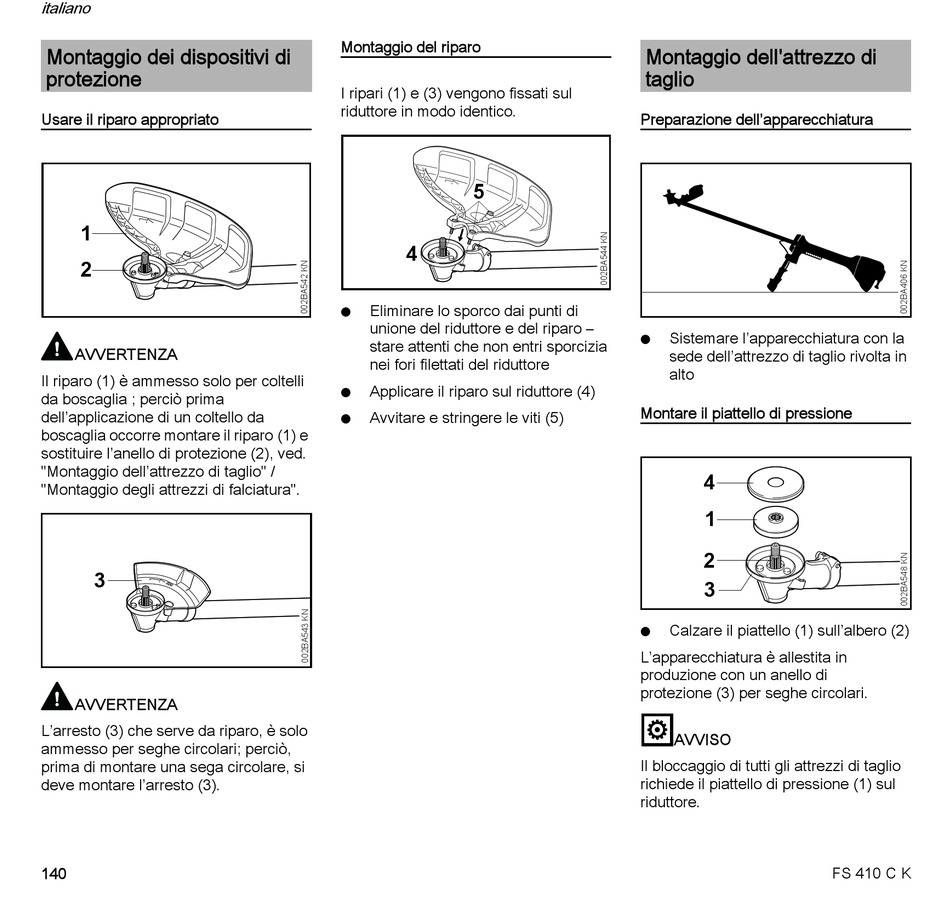

Montaggio dei dispositivi di
protezione
Usare il riparo appropriato
1
2
AVVERTENZA
Il riparo (1) è ammesso solo per coltelli
da boscaglia ; perciò prima
dell'applicazione di un coltello da
boscaglia occorre montare il riparo (1) e
sostituire l'anello di protezione (2), ved.
"Montaggio dell'attrezzo di taglio" /
"Montaggio degli attrezzi di falciatura".
3
AVVERTENZA
L'arresto (3) che serve da riparo, è solo
ammesso per seghe circolari; perciò,
prima di montare una sega circolare, si
deve montare l'arresto (3).
140
Montaggio del riparo
I ripari (1) e (3) vengono fissati sul
riduttore in modo identico.
5
4
Eliminare lo sporco dai punti di
N
unione del riduttore e del riparo –
stare attenti che non entri sporcizia
nei fori filettati del riduttore
Applicare il riparo sul riduttore (4)
N
Avvitare e stringere le viti (5)
N
Montaggio dell'attrezzo di
taglio
Preparazione dell'apparecchiatura
Sistemare l'apparecchiatura con la
N
sede dell'attrezzo di taglio rivolta in
alto
Montare il piattello di pressione
4
1
2
3
Calzare il piattello (1) sull'albero (2)
N
L'apparecchiatura è allestita in
produzione con un anello di
protezione (3) per seghe circolari.
AVVISO
Il bloccaggio di tutti gli attrezzi di taglio
richiede il piattello di pressione (1) sul
riduttore.
FS 410 C K
