français

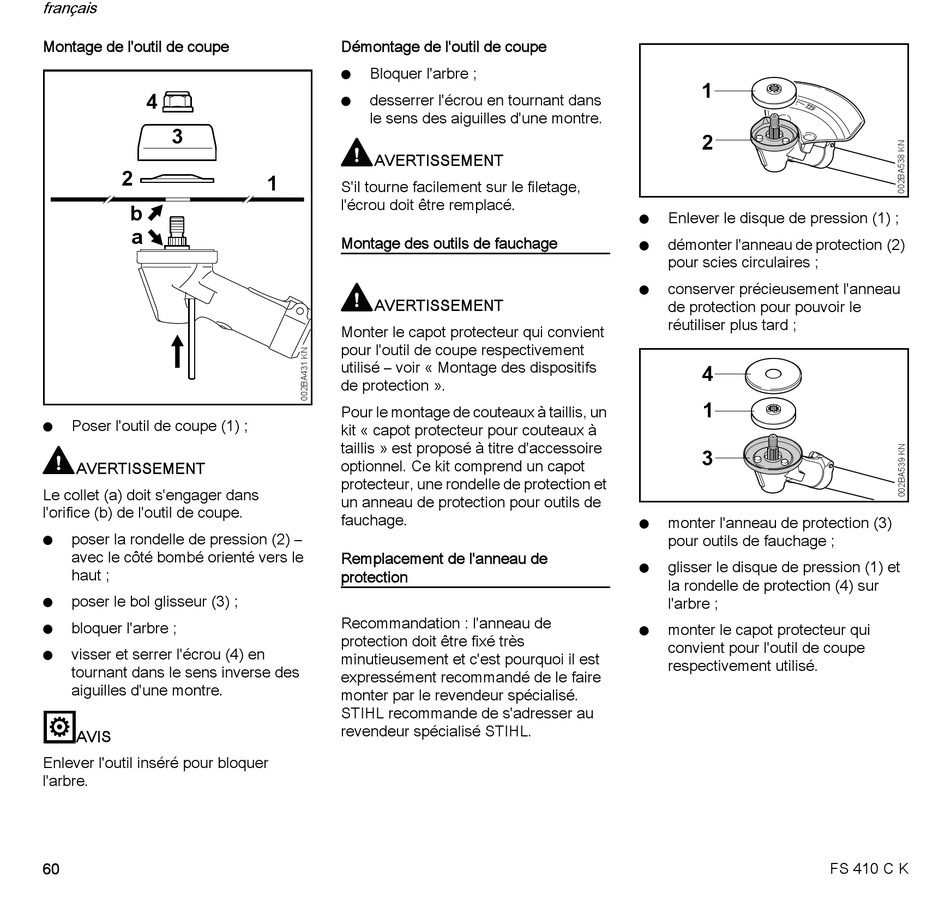

Montage de l'outil de coupe
4
3
2
b
a
Poser l'outil de coupe (1) ;
N
AVERTISSEMENT
Le collet (a) doit s'engager dans
l'orifice (b) de l'outil de coupe.
poser la rondelle de pression (2) –
N
avec le côté bombé orienté vers le
haut ;
poser le bol glisseur (3) ;
N
bloquer l'arbre ;
N
visser et serrer l'écrou (4) en
N
tournant dans le sens inverse des
aiguilles d'une montre.
AVIS
Enlever l'outil inséré pour bloquer
l'arbre.
60
Démontage de l'outil de coupe
Bloquer l'arbre ;
N
desserrer l'écrou en tournant dans
N
le sens des aiguilles d'une montre.
AVERTISSEMENT
1
S'il tourne facilement sur le filetage,
l'écrou doit être remplacé.
Montage des outils de fauchage
AVERTISSEMENT
Monter le capot protecteur qui convient
pour l'outil de coupe respectivement
utilisé – voir « Montage des dispositifs
de protection ».
Pour le montage de couteaux à taillis, un
kit « capot protecteur pour couteaux à
taillis » est proposé à titre d'accessoire
optionnel. Ce kit comprend un capot
protecteur, une rondelle de protection et
un anneau de protection pour outils de
fauchage.
Remplacement de l'anneau de
protection
Recommandation : l'anneau de
protection doit être fixé très
minutieusement et c'est pourquoi il est
expressément recommandé de le faire
monter par le revendeur spécialisé.
STIHL recommande de s'adresser au
revendeur spécialisé STIHL.
1
2
Enlever le disque de pression (1) ;
N
démonter l'anneau de protection (2)
N
pour scies circulaires ;
conserver précieusement l'anneau
N
de protection pour pouvoir le
réutiliser plus tard ;
4
1
3
monter l'anneau de protection (3)
N
pour outils de fauchage ;
glisser le disque de pression (1) et
N
la rondelle de protection (4) sur
l'arbre ;
monter le capot protecteur qui
N
convient pour l'outil de coupe
respectivement utilisé.
FS 410 C K
