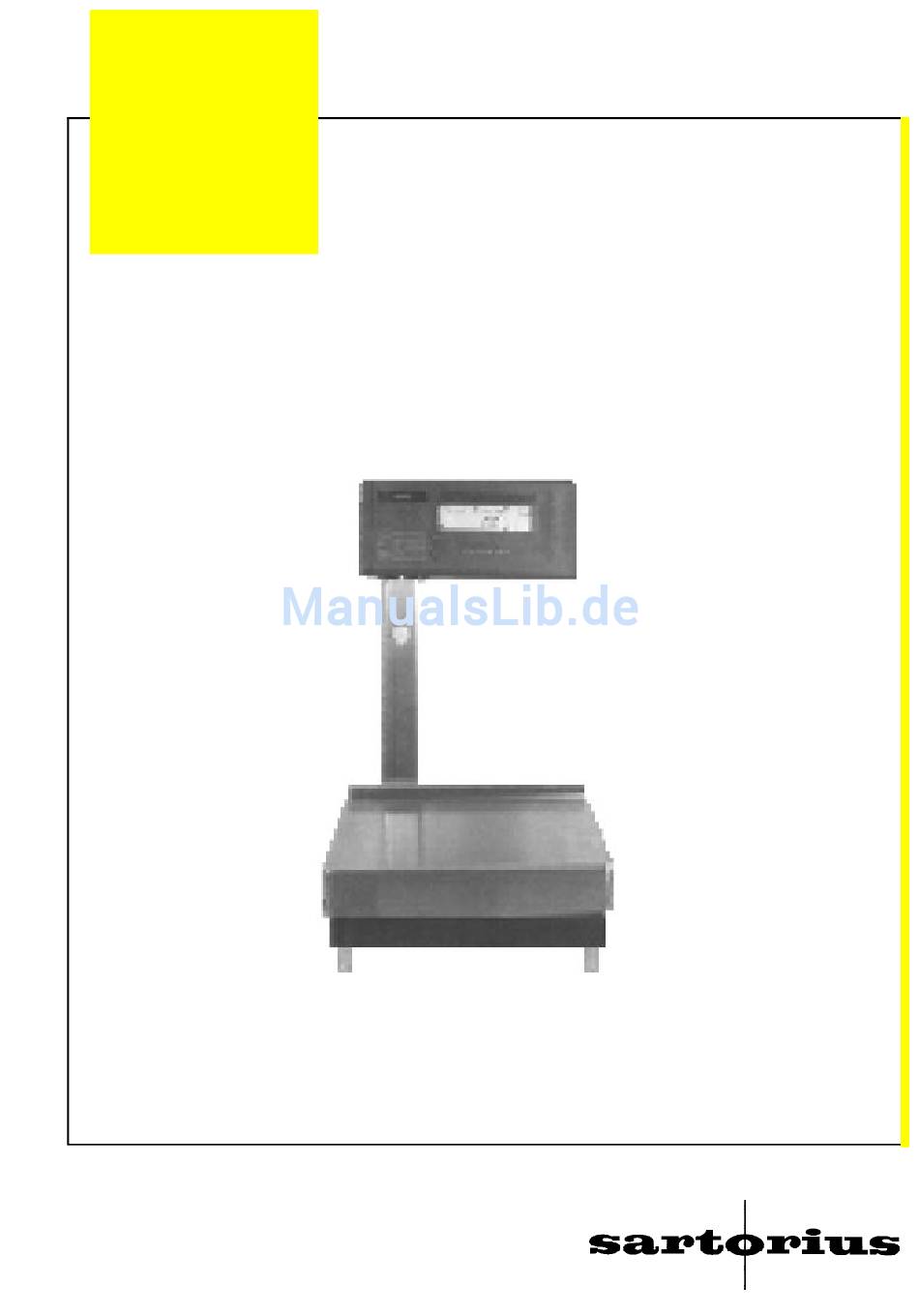

- Seite 1 WXT5001-d92031 XT / TS Scale Sartorius XT / TS Scale Service Handbuch für XT und TS Waagen mit dem kleinen Block System XT6200 TS6100-0D2 TS12000A-0D2...
-
Seite 3: Inhaltsverzeichnis
Inhalt ........................Seite Explosionszeichnung 1 ..........................4 Explosionszeichnung 2 ..........................6 Explosionszeichnung 3 ..........................8 Kurzanleitung zur Bedienung ......................... 10 Einleitung ............................10 Funktion der Tasten ......................... 10 Begriffserklärung ..........................11 MP 10.3 Einschaltroutine und Fehlermeldungen ................12 Tabelle der Justierdaten ........................13 Waagenbetriebsprogramm ........................ -
Seite 4: Explosionszeichnung 1
Scale Explosionszeichnung 1 XT Scale Stand 3 / 92... -
Seite 5: Bezeichnung
Scale Index Bezeichnung Schale Haube Schutzleiteranschluß Fußschraube mit Mutter Analogplatine Schelle Schelle (Netzanschluß) Hülse Scheibe, unten Scheibe, oben Stand 3 / 92 XT Scale... -
Seite 6: Explosionszeichnung 2
Scale Explosionszeichnung 2 XT Scale Stand 3 / 92... - Seite 7 Scale Index Bezeichnung Stopfen Unterschale, kpl. Vorlast-Gewichtesatz Magnetdeckel Hebel mit Tragspule Blende Abtastung, kpl. Gewicht Koppelband Feder Spannklotz Stand 3 / 92 XT Scale...
-
Seite 8: Explosionszeichnung 3
Scale Explosionszeichnung 3 XT Scale Stand 3 / 92... - Seite 9 Scale Index Bezeichnung Frontplatte Digitalplatine Doppelschelle Rückwand Kabeldurchführung Klotz Profilschiene Netzanschluß, kpl. Kabel Stand 3 / 92 XT Scale...
-
Seite 10: Kurzanleitung Zur Bedienung
Scale Kurzanleitung zur Bedienung Vorwort In diesem Handbuch wird die Bedienung und Justierung von XT - Waagen beschrieben. Die hier beschriebenen Justiervorgänge sind teilweise übertragbar auf die TS - Waagen (Eich Versionen). Aufgrund dessen können Sie in diesem Handbuch die nötigen Justierdaten für die TS - Waagen (Eich Versionen) finden. -
Seite 11: Begriffserklärung
Scale Begriffserklärung Repoduzierbarkeit Bei wiederholtem Aufsetzen des selben Gewichtstückes (mind. 10 Mal), muß die Standardabweichung innerhalb der angegebenen Toleranz liegen. Vorlast Das Gewicht der Unterschale und der Waagschale wird durch die Vorlastgewichte am Wägesystem ausgeglichen. Eine falsche Vorlasteinstellung führt zu “L” oder “H” in der Gewichtsanzeige. Ecklast Beim Aufsetzen der Last auf verschiedene Punkte der Waagschale soll die Anzeigeänderung innerhalb der Toleranz liegen. -
Seite 12: Mp 10.3 Einschaltroutine Und Fehlermeldungen
Scale MP 10.5 Einschaltroutine und Fehlermeldungen Einschaltroutine Nach dem Einschalten mit der Taste werden prozessorgesteuert einige Waagenfunktionen geprüft. Nacheinander erscheint kurzzeitig in der Anzeige: Anzeigesegmente aufgetastet. Anzeigesegmente dunkelgetastet. Die Waage tariert automatisch, es erscheint die Null-Anzeige. Nach Aufleuchten des Stillstandssymbols “g” ist die Waage betriebsbereit. -
Seite 13: Tabelle Der Justierdaten
Scale Tabelle der Justierdaten Waagentype XT 6200... TS 6100 - 0D2 TS 12000A - 0D2 Wägebereich 6202,0 g 6102,0 g 12102,0g Ablesbarkeit 0,1 g 0,1 g 0,2 g ¹) Reproduzierbarkeit 0,05 g 0,1 g 0,2 g Linearitätsabweichung 0,1 g 0,1 g 0,2 g Kalibriergewicht 5000 g... -
Seite 14: Waagenbetriebsprogramm Aufrufen Und Einstellung Ändern
Scale Waagenbetriebsprogramm aufrufen und Einstellungen ändern Gehen Sie bitte wie folgt vor, um Zugang zum Waagenbetriebsprogramm zu bekommen: Waage über in den STANDBY Betrieb schalten. Beim Einschalten mit , die Taste während des Anzeige Checks kurz drücken. Danach erscheint die nebenstehende Anzeige. -
Seite 15: Übersicht Mp 10.3 Menü
Neben der Gewichtsanzeige erscheint bei dieser Applikation die grafische 3 - 4 Anzeige der Gewichtsabweichung ( Toleranzgrenze ± 2,5 % ) Sartorius - Kontrollanzeige mit 3 - 5 Absolutanzeige ( Toleranzgrenzen ± 5 % ) gespreiztem Mittelbereich zwischen den Toleranzgrenzen. - Seite 16 Scale Aufstellort 4 - 1 sehr ruhig 4 - 2 ruhig 4 - 3 unruhig Stillstandsbreite 5 - 1 ¼ Ziffernschritt 5 - 2 ½ Ziffernschritt 5 - 3 1 Ziffernschritt 5 - 4 2 Ziffernschritte 5 - 5 4 Ziffernschritte 5 - 6 8 Ziffernschritte 5 - 7...
-
Seite 17: Funktionsbeschreibung
Scale Funktionsbeschreibung Funktionsprinzip Die Sartorius XT - Waagen arbeiten nach dem Prinzip der “elektromagnetischen Kraftkompensation”. Ein Gewicht auf der Waagschale erzeugt einen Kompensationsstrom in der Tragspule, bis ein Gleichgewicht zwischen der Gewichtskraft und der elektromagnetisch erzeugten Kraft erreicht ist. Dies bewirkt ein Regelverstärker in Verbindung mit einem Lagenindikator (optische Abtastung). -
Seite 18: Justieren Der Waage
Scale Justieren der Waage Lassen Sie die Waage vor den Justierarbeiten mindestens 30 Minuten warmlaufen, und führen Sie eine Funktionskontrolle durch. Hinweis! Die angegebenen Positionsnummern (z.B. Analogplatine (106)) beziehen sich auf die Explosionszeichnungen auf den Seiten 4 bis 8. Justierreihenfolge Überlastanschläge justieren Vorlast justieren Ecklastkontrolle... -
Seite 19: Waage Öffnen
Scale Waage öffnen Die Waage muß geöffnet werden im Falle eines Linearitätsabgleichs, einer Justierung der Überlastanschläge, zur Reparatur des Wägesystems oder zum Tausch der Analogplatine. Waage von der Betriebsspannung trennen und die Waagschale (101) abnehmen. Die nun zugängigen zwei Schrauben (A) herausdrehen. Die Haube (102) abnehmen und zur Seite legen. -
Seite 20: Vorlastabgleich
Scale Vorlastabgleich Die Einstellung der Vorlast beeinflußt das Verhalten der Anzeige am Anfang und am Ende des Wägebereiches. Bei falscher Einstellung zeigt die Gewichtanzeige » L « oder » H «. Ist die Vorlast zu klein, so erscheint bei Auflegen kleiner Gewichtsstücke in der Gewichtsanzeige » L «. Ist die Vorlast zu groß, so erscheint bei Auflegen des Maximalgewichts in der Gewichtsanzeige »... -
Seite 21: Ecklastkontrolle
Das Justieren der Ecklast erfordert besondere Kenntnisse über das Block-System, auf die in diesem Handbuch nicht weiter eingegangen werden kann. Jedoch ist dies Bestandteil des entsprechenden Service - Training Kurses. Nähere Informationen hierüber erhalten Sie vom Sartorius Hauptwerk in Göttingen oder direkt im Sartorius Trainings - Center. Stand 3 / 92 XT Scale... -
Seite 22: Linearitätsabgleich
Scale Linearitätsabgleich Linearität kontrollieren Prüfen Sie die Linearität über den gesamten Wägebereich in 1000 g Schritten. Vergleichen Sie die Anzeigewerte mit den nachstehend angegebenen Toleranzen. Sind die Abweichungen größer, so ist ein Linearitätsabgleich erforderlich. Linearitäts Daten Modell Wägebereich Linearitätsabweichung XT 6200 6200 g <=±... -
Seite 23: Kalibrieren Der Waage
Die XT - Waagen können auf zwei verschiedenen Wegen kalibriert werden. 1. Kalibrieren im Wägemodus Dies entspricht einer normalen Kalibrierung, wie sie von anderen Sartorius Waagen bekannt ist. Die XT - Waage nimmt dabei nur Kalibriergewichte an, die innerhalb einer Toleranz von 2 % des Kalibriergewichtswertes liegen. -
Seite 24: Bruttomodus Aufrufen
Scale Bruttomodus aufrufen Waage über in den STANDBY Betrieb schalten. Waage entlasten (Waagschale abräumen). Beim Einschalten mit , die Tasten nacheinander drücken. solange halten bis nebenstehende Anzeige erscheint. Es erscheint ein positiver Wert ohne Einheit. Durch zweimaliges Drücken der Taste wird der Bruttomodus wieder verlassen. -
Seite 25: Reparatur Der Waage
Scale Reparatur der Waage Bei den Sartorius XT-Waagen empfiehlt es sich, im Falle eines elektronischen Defektes, komplette Baugruppen zu tauschen. Die Analog- und die Digitalplatine sind in SMD-Technik aufgebaut und ein Tausch von SMD-Bauteilen ohne Spezialwerkzeug ist nicht möglich. SARTORIUS unterstützt diese Art des Services mit einem preisgünstigen Tauschkonzept für defekte Platinen. -
Seite 26: Tausch Der Digitalplatine
Scale Tausch der Digitalplatine Anzeigekopf öffnen (siehe Seite 18). Digitalplatine (302) von der Frontplatte (301) abschrauben (3 Schrauben (A) und Verbindungsleitung (D) zu der Tastaturfolie abziehen. Nun muß das Parameter EEPROM (IC4) von der alten auf die neue Digitalplatine (302) übernommen werden. Neue Digitalplatine (302) in die Frontplatte (301) einsetzen und die Verbindungsleitung (D) zur Tastaturfolie herstellen. -
Seite 27: Tausch Der Analogplatine
Scale Tausch der Analogplatine Waage öffnen (siehe Seite 19). Systemanschlußleitung (A), Netzanschlußleitung (B) und Verbindungsleitung (C) von der Analogplatine (106) zur Digitalplatine (302) abziehen. Entfernen der 3 Befestigungsschrauben (D). Nun kann die defekte Analogplatine entnommen werden. Übernehmen Sie nun folgende Widerstände von der alten auf die neue Analogplatine (106): Widerstände R1 bis R11 (soweit bestückt) zur TK-Kompensation. -
Seite 28: Tabelle Der Meßpunkte
Scale Tabelle der Meßpunkte Bereich / Meßpunkt Meßgerät Anzeige Einstellung Eingangsspannung Digitalvoltmeter 20 V DC ca. + 7,5 V Versorgungsspannung Digitalvoltmeter 20 V DC ca. - 7,5 V Versorgungsspannung Digitalvoltmeter 20 V DC ca. - 7,5 V Versorgungsspannung Digitalvoltmeter 20 V DC ca. -
Seite 29: Übersicht Der Meßpunkte
Scale Übersicht der Meßpunkte SAT 6695-2 Stand 3 / 92 XT Scale... -
Seite 30: Datanausgang Ydo 01 Xt
Scale Datenausgang YDO 01 XT Einbau des Datenausgangs YDO 01 XT Anzeigekopf öffnen (siehe Seite 18). Kabelschelle (303) abschrauben. Blindstopfen (A) entfernen. Datenausgangsplatine (A) in der Anzeigerückwand mit dem 2 Schrauben (B) befestigen und Abschirmleitung aufstecken. Datenausgangsleitung (A) in die Anzeigerückwand (101) einführen und Dichtung befestigen. -
Seite 31: Allgemeine Daten
Scale Allgemeine Daten Schnittstellenart Serielle Punkt - zu - Punkt - Verbindung Schnittstellenbetrieb asynchron, simplex Pegel V 24 - V 28, RS 232 C-S Handshakeleitung Clear to Send (CTS) Schnittstelleninitialisierung externer Printbefehl oder automatisch je Code (8 1 bis 8 3) Zeichencodierung 7 Bit ASCII Übertragungsgeschwindigkeit... -
Seite 32: Datenausgabe Und Pinbelegung
Scale Datenausgabe und Pinbelegung Jedes auf der RxD-Leitung der Datenschnittstelle empfangene Signal wird als Tarierbefehl interpretiert. Sollen die auf der RxD-Leitung empfangene Signale als Printbefehle interpretiert werden, so muß auf der Datenausgangsplatine (SAT6745-2) der Widerstand R2 auf die nicht belegte Position R1 gelötet werden (Widerstandswert von R2 = 0 Ohm).
