REPARATUR- UND REINIGUNGSVERFAHRENREPAIR

UNTERE DICHTUNGEN (BILD 8)
1. Trennen Sie den Luftmotor wie oben beschrieben vom Unterboden.
2. Lösen Sie die Schrauben (G) und entfernen Sie das Gehäuse (F).
3. Schrauben Sie den Dichtungshalter (D) ab und entfernen Sie die
Unterlegscheibe (A). Ersetzen Sie die Dichtungen (A) und (B) durch neue.
4. Entfernen Sie die Baugruppe aus (E), (I), (J) und (K) aus dem Inneren des
Unterbodens.
5. Schrauben Sie das Rohr (T) ab, während das Rohr (L) in der Schelle
festgeklemmt ist.
6. Entfernen Sie die Bauteile 2x(C), (R) und (S). Sicherungsring (Q) vom
Ventil (V) entfernen und die Teile (R), (S) und (U) durch neue ersetzen.
7. Schrauben Sie das Teil (O) ab und ersetzen Sie die Dichtungen (M) und
(N) durch neue.
8. In umgekehrter Reihenfolge wieder zusammenbauen, dabei alle
Metalldichtungen 4x(C) austauschen.
9. Siehe Seite 27-29 für die erforderlichen Dichtungen.
DETAIL C
DETAIL C
75
R
74
Q
62
W
63
64
65
J
TECHNISCHE ANGABEN / ABMESSUNGEN / ERSATZTEILLISTE
SIEHE SEITEN: 27-31.
SAMOA Industrial, S.A. · Pol. Ind. Porceyo, I-14 · Camino del Fontán, 831 · 33392 - Gijón - Spain · Tel.: +34 985 381 488 · www.samoaindustrial.com
38
A
39
B
40
39
B
DETAIL B
DETAIL B
DETAIL D
DETAIL D

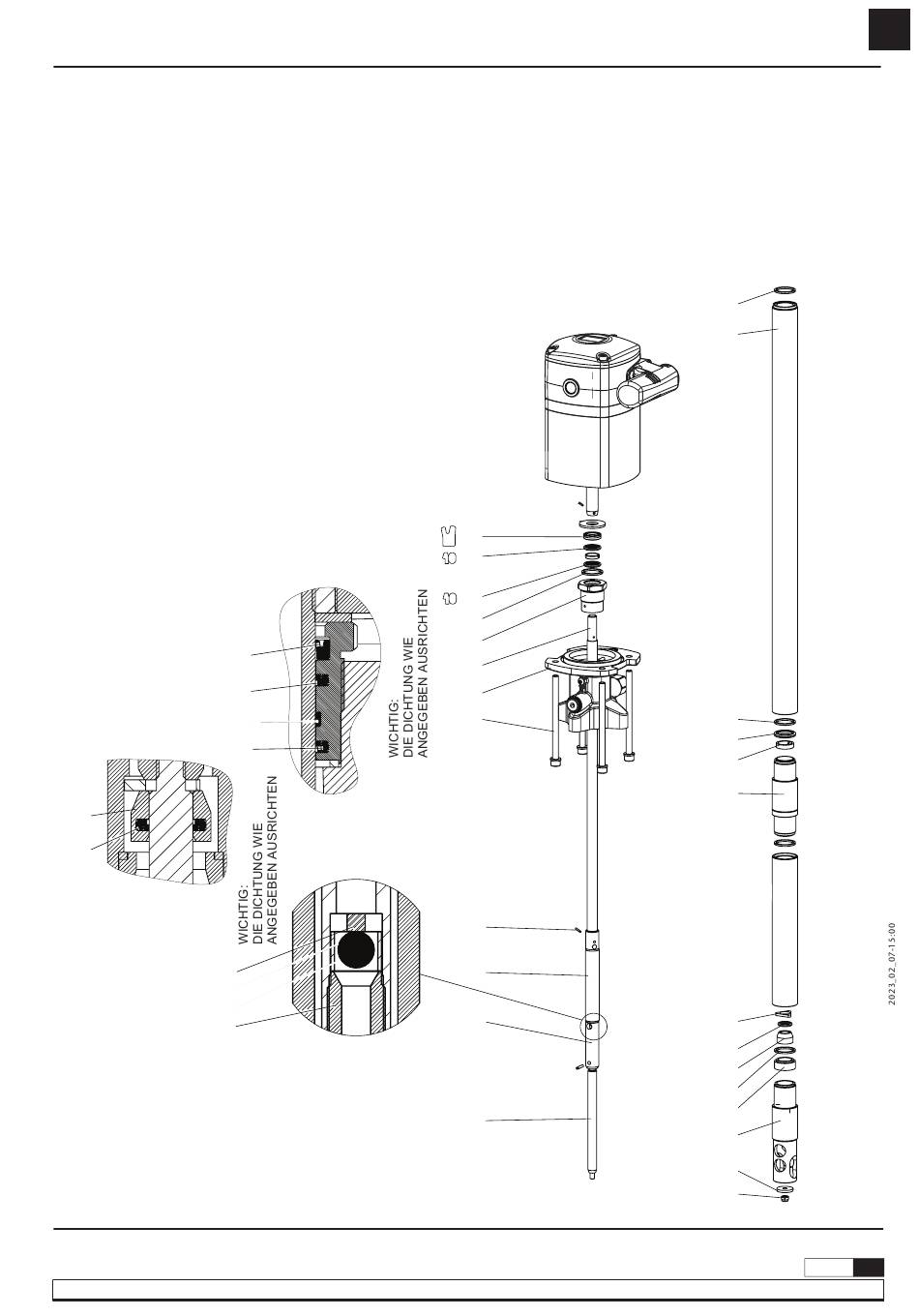

Bild 8
REINIGUNG ODER ERSETZUNG DER UNTEREN VENTILE
1. Nach Abbau der Unterseite wie zuvor beschrieben, hat man
einfachen Zugang zu den unteren Ventilen.
2. Unteres Ventil: Komponenten (P) bis (S).
3. Oberes Ventil: Komponenten (W) bis (J).
ANMERKUNG: Um das obere Ventil (J) zu lockern, befestigen Sie es an
eine Zangenbacke und lockern Sie den Hochdruckkolben (I), indem Sie
ihm am Stiftbereich (H) anfassen, um die für die Dichtung bestimmte
Oberflächenqualität nicht zu beschädigen.
36
35
37
38
A
39
B
40
39
B
42
C
41
D
59
E
44
F
50
G
49
60
H
61
I
65
J
66
67
K
DE
42
C
68
L
42
C
69
M
70
N
71
O
42
72
73
P
74
Q
75
R
42
C
76
S
79
T
77
U
78
V
17
