PROCEDIMENTOS DE REPARACIÓN Y LIMPIEZA

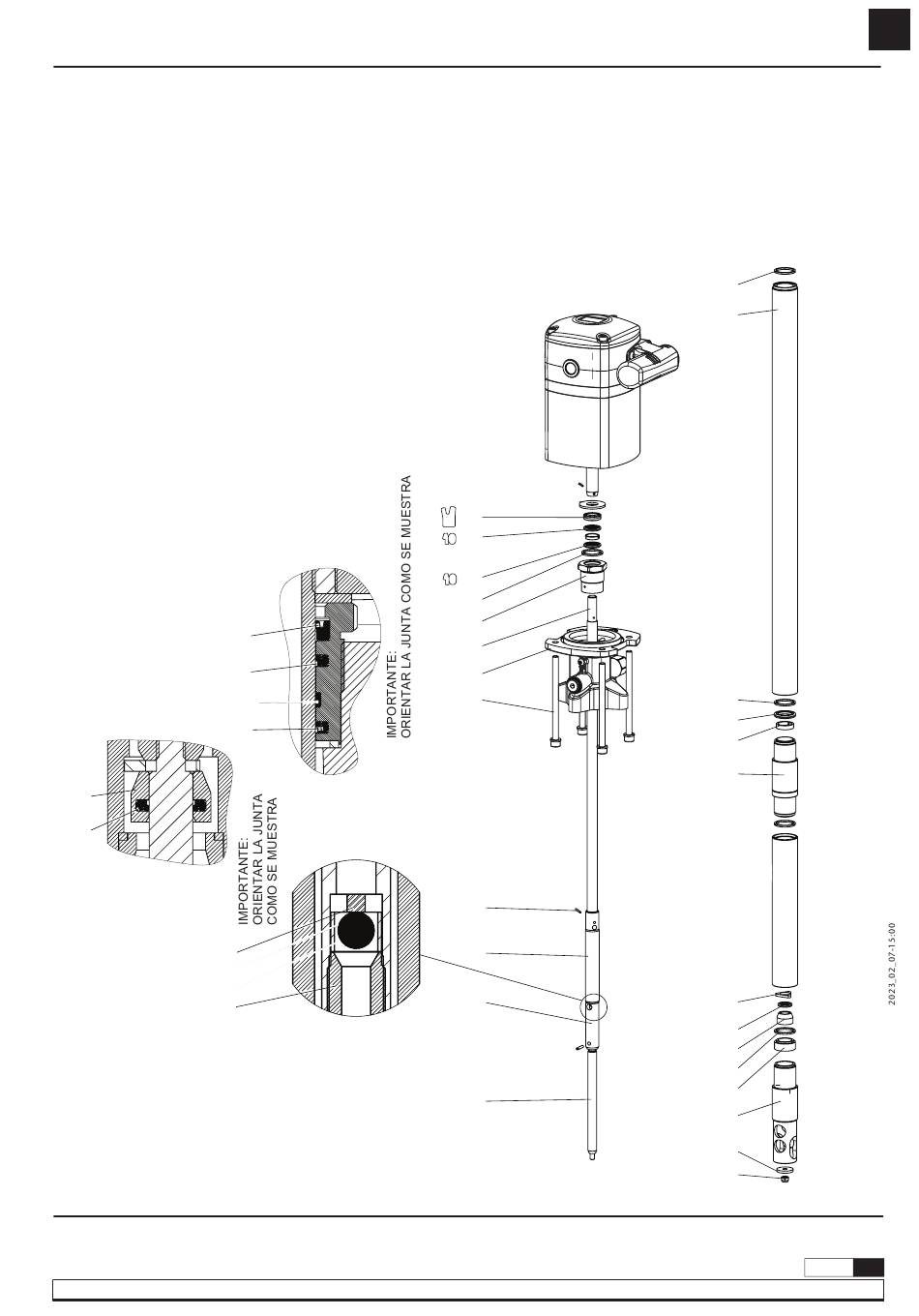

SUSTITUCIÓN JUNTAS BAJOS (FIG. 8)
1. Separe el motor de aire de los bajos, tal como se describe anteriormente.
2. Desenrosque los tornillos (G) y extraiga el cuerpo (F).
3. Desenrosque el portajuntas (D) y extraiga la arandela (A). Reemplace por
juntas nuevas las (A) y (B).
4. Extraiga el conjunto formado por (E), (I), (J) y (K) del interior de los bajos.
5. Con el tubo (L) amarrado en mordaza, desenrosque el tubo (T).
6. Extraiga los componentes 2x(C), (R) y (S). Retire el circlip (Q) de la válvula
(V) y reemplace los componentes (R), (S) y (U) por unos nuevos.
7. Desenrosque el componente (O) y reemplace las juntas (M) y (N) por
unas nuevas.
8. Vuelva a ensamblar todo en orden inverso, sustituyendo todas las juntas
metálicas 4x(C).
9. Ver en las páginas 27-29 las juntas nuevas necesarias.
DETALLE C
DETAIL C
75
R
74
Q
62
W
63
64
65
J
ESPECIFICACIONES TÉCNICAS / DIMENSIONES / LISTAS DE RECAMBIOS
VER PÁGINAS: 27-31.
SAMOA Industrial, S.A. · Pol. Ind. Porceyo, I-14 · Camino del Fontán, 831 · 33392 - Gijón - Spain · Tel.: +34 985 381 488 · www.samoaindustrial.com
38
A
39
B
40
39
B
DETAIL B
DETALLE B
DETAIL D
DETALLE D
Fig. 8
LIMPIEZA O SUSTITUCIÓN DE VÁLVULAS DE BAJOS
1. Desmontando los bajos según lo descrito en el apartado anterior se
puede acceder fácilmente a las válvulas de los bajos.
2. Válvula inferior: componentes del (P) al (S).
3. Válvula superior: componentes del (W) al (J).
NOTA: para desenroscar la válvula superior (J), fíjela en una mordaza y
desenrosque el pistón de alta presión (I) agarrando por la zona del
pasador (H) para no dañar la calidad superficial destinada al sellado.
36
35
37
38
A
39
B
40
39
B
42
C
41
D
59
E
44
F
50
G
49
60
H
61
I
65
J
66
67
K
ES
42
C
68
L
42
C
69
M
70
N
71
O
42
72
73
P
74
Q
75
R
42
C
76
S
79
T
77
U
78
V
9
