Luft im Fördermedium.
Membran defekt.
Saugschlauch lose oder beschädigt.
Druckluft zwischen 3 und 7 bar tritt aus.
Verschleiß des Wegeventils
Pumpe startet nicht und Luft tritt aus ohne Hübe.
Schwergängige Luftsensoren.
Verschleiß des Wegeventils.
In den Membranpumpen DF befinden sich mehrere Arten Wegeventile:
Ein extern gesteuertes Wegeventil, ein Wegeventil mit Fernabluft und
normaler Abluft. Um festzustellen, welches Wegeventil sich in Ihrer
erworbenen Membranpumpe befindet, vergleichen Sie folgende Tabelle

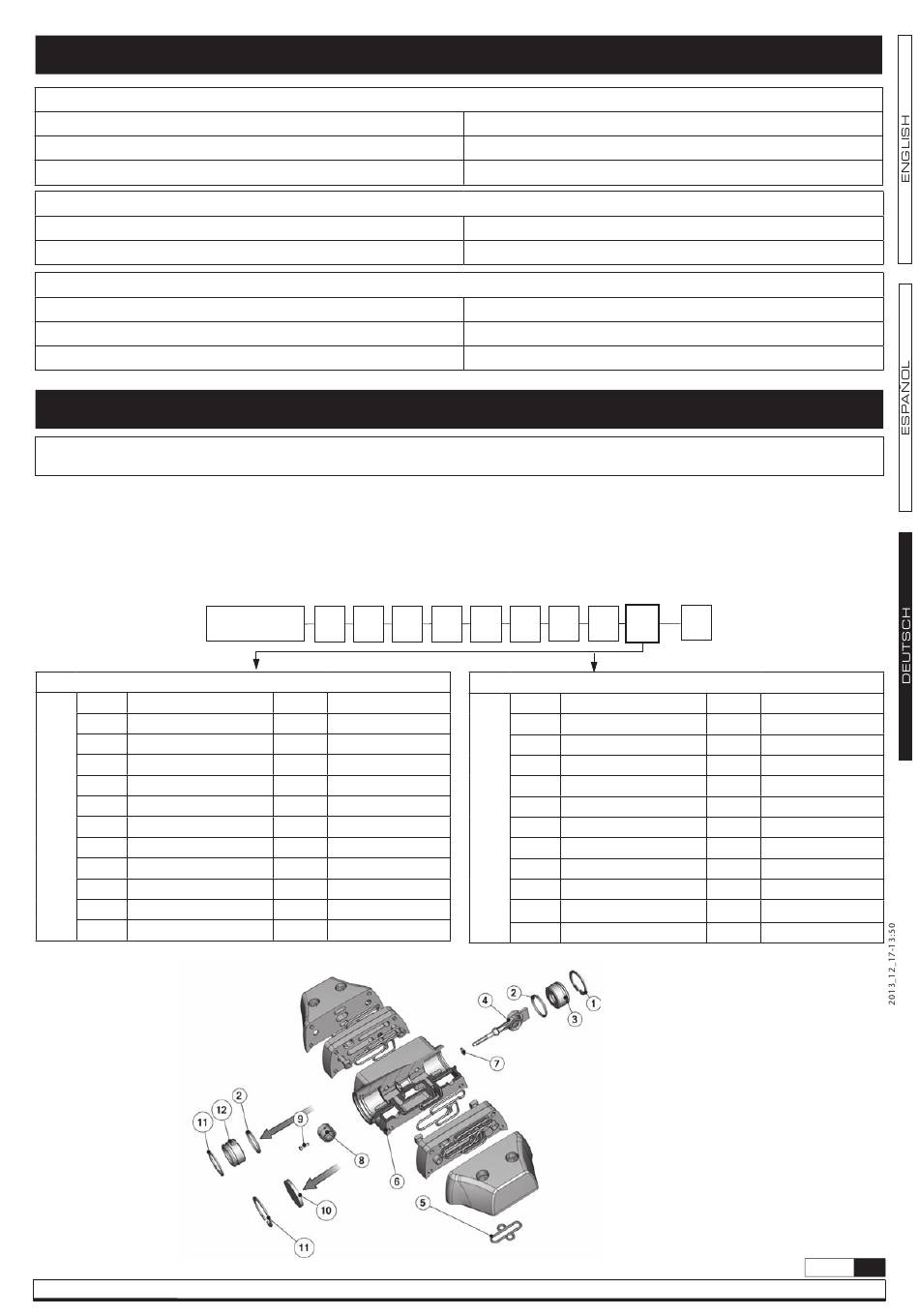

REPARATURSATZ WEGEVENTIL normale Abluft
Nr. Beschreibung
1 Lufteinlass-Seegerring
2 O-Ring
3 Einlassadapter
4 Gelenkarm
5 Verteiler untere Dichtung
A
6 Gehäuse Wegeventil
7 O-Ring
8 Dichtungstrommel
9 Bolzen
10 Dämpfer
11 Luftauslass-Seegerring
SAMOA Industrial, S.A. · Pol. Ind. Porceyo, I-14 · Camino del Fontán, 831 · 33392 - Gijón - Spain · Tel.: +34 985 381 488 · www.samoaindustrial.com
Grund
Grund
Grund
Reparatur - und Wartungshinweise
DF_ _ _ X X X X X X X X X
Menge Material
1 Stahl
1 NBR
1 Stahl
1 Elastollan Delrin
2 NBR
1 Aluminium
1 NBR - PTFE
1 Elastollan Delrin
1 Edelstahl
1 Stahl
1 Stahl
Problemlösungen
Ersetzen Sie die Membran.
Nachziehen oder ersetzen.
Ersetzen Sie die Wegeventilkomponenten.
Ersetzen Sie den Luftsensor.
Ersetzen Sie es.
Wegeventil
mit Ihrem Produktcode, den Sie auf dem Typenschild Ihrer Pumpe finden.
Im Falle extern gesteuerter Pumpen befindet sich die Explosionszeichnung
auf den Seiten 43-46.
REPARATURSATZ WEGEVENTIL normale Abluft
Nr.
1 Lufteinlass-Seegerring
2
3
4
5 Verteiler untere Dichtung
B
6
7
8
9
11
12
Empfohlene Maßnahme
Empfohlene Maßnahme
Empfohlene Maßnahme
X
Beschreibung Menge
1
O-Ring 2
Einlassadapter 1
Gelenkarm 1
2
Gehäuse Wegeventil 1
O-Ring 1
Dichtungstrommel 1
Bolzen 1
Dämpfer 2
Auslassadapter 1
Wartungshinweis (um den Gelenkarm zu entfernen):
1. Entfernen Sie 1, 2 ,3 , 10, 11, 12
2. Entfernen Sie 9
3. Entfernen Sie 4, 7, 8
Material
Stahl
NBR
Stahl
Elastollan Delrin
NBR
Aluminium
NBR - PTFE
Elastollan Delrin
Edelstahl
Stahl
Stahl
