INSTRUCTIONS DE RÉPARATION ET DE NETTOYAGE

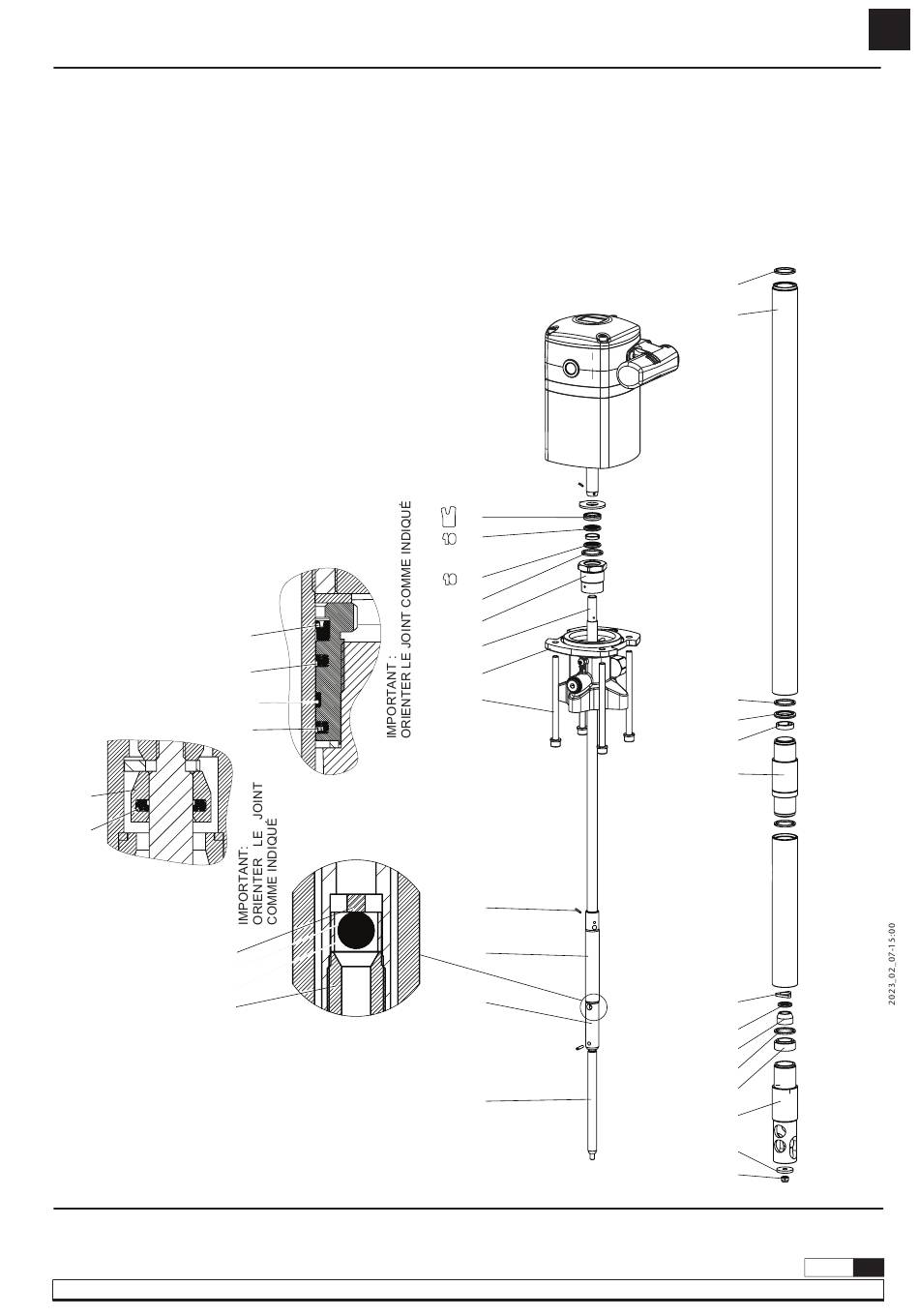

REMPLACEMENT DES JOINTS BAS (FIG. 8)
1. Séparer le moteur d´air des joints bas tel qu´on l´a décrit précédemment.
2. Dévisser les vis (G) et retirer le corps (F). Dévissez le porte-joint (D) et
retirez la rondelle (A). Remplacer les joints (A) et (B) par des joints neufs.
3. Retirer l'ensemble (E), (I), (J) et (K) de l'intérieur du dessous de caisse.
4. Avec le tube (L) serré dans l'étau, dévisser le tube (T).
5. Retirez les composants 2x(C), (R) et (S). Retirer le circlip (Q) de la valve
(V) et remplacer les composants (R), (S) et (U) par des nouveaux.
6. Dévisser le composant (O) et remplacer les joints (M) et (N) par
des neufs.
7. Remontage dans l´odre inverse, en remplaçant tous les joints
métalliques 4x(C).
8. Voir pages 27-29 pour les joints nécessaires.
