REPARATUR- UND REINIGUNGSVERFAHREN

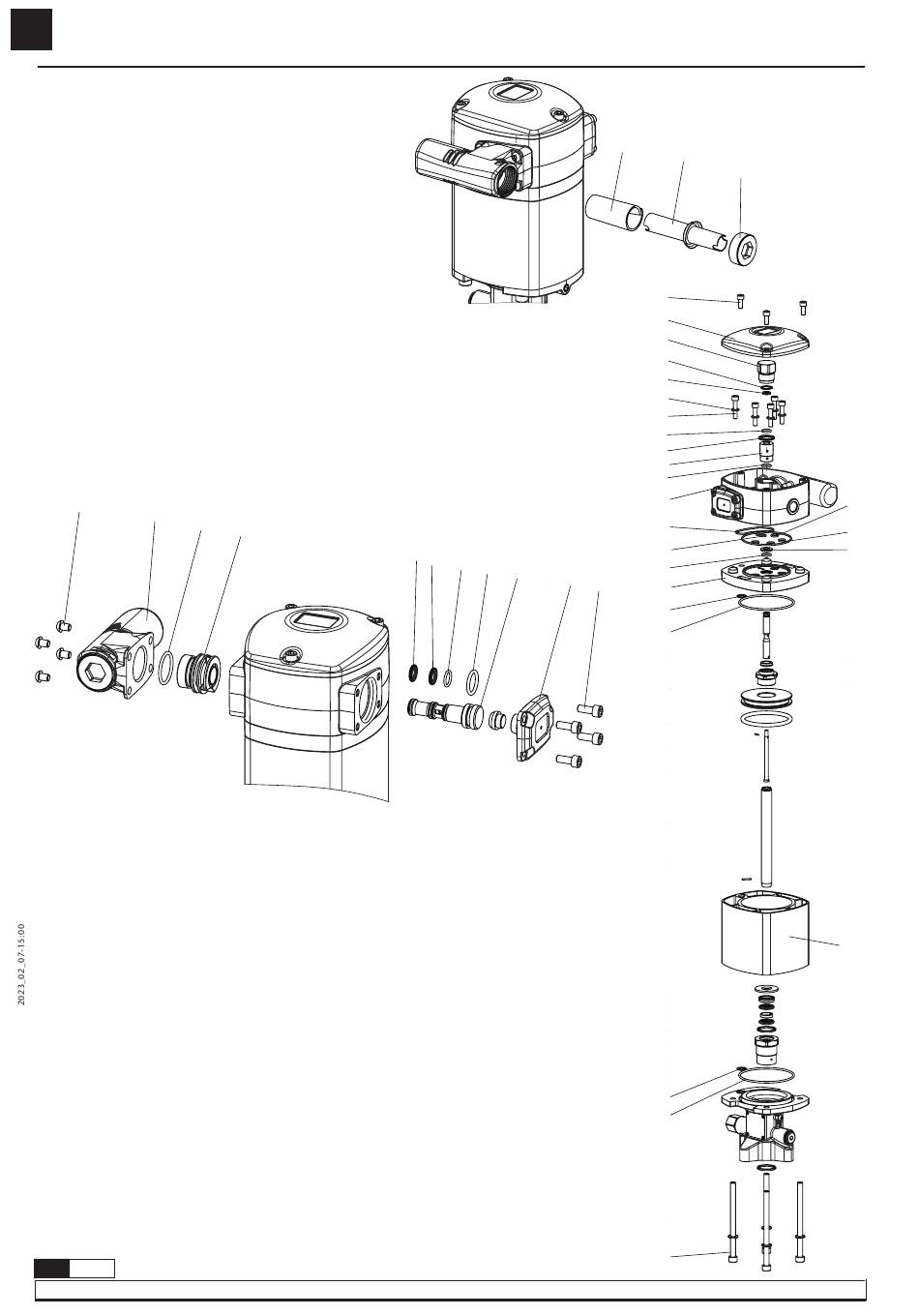

REINIGUNG DES SCHALLDÄMPFERS (BILD 5)
1. Schrauben Sie den Stopfen (C) ab und entfernen Sie ihn.
2. Den Schalldämpferdiffusor (B) entfernen.
3. Ersetzen Sie den Filz (A) durch einen neuen Filz.
4. Bringen Sie den Diffusor (B) zusammen mit dem neuen Filz
(A) wieder an.
5. Setzen Sie den Stopfen (C) wieder ein.
LUFTVERTEILER (BILD 6)
1. Lösen Sie die 4 Schrauben (J) von der Abdeckung (I) und nehmen Sie die Abdeckung ab.
2. Schrauben Sie die 4 Schrauben (A) vom Schalldämpfer (B) ab und entfernen Sie ihn
zusammen mit der Dichtung (C) und dem Schalldämpferresonator (D).
3. Klopfen Sie den Schieber (H) mit einem Kunststoffwerkzeug vorsichtig auf der Seite des
kleinsten Durchmessers durch den Motor (Abb. 6) und entfernen Sie den Schieber (H).
4. Ersetzen Sie die Schieberdichtungen 2x(E), (G) und (F), oder ersetzen Sie den kompletten
Schieber (H) mit den werkseitig installierten Dichtungen (siehe seiten 27-29). Dies ist die
empfohlene Option, um sicherzustellen, dass die Dichtungen korrekt installiert sind.
A
B
Bild 6
LUFTMOTORDICHTUNGEN (BILD 7)
1. Lösen Sie die 3 Schrauben (A) und entfernen Sie die Abdeckung (B).
2. Schrauben Sie den Stopfen (C) ab. Entsorgen Sie den O-ring (D) und setzen Sie später
einen neuen ein.
3. Die 2 gebogenen Schlüssel (E) entfernen.
4. Entfernen Sie die 5 Schrauben (G) mit den dazugehörigen Unterlegscheiben (F).
5. Ziehen Sie den Antriebskopf (K) nach oben, bis er sich vom Rest der Pumpe gelöst hat.
6. Ziehen Sie die Buchse (J) nach oben, bis sie aus dem Pumpenkopf entfernt ist. Entfernen
Sie auch alle O-ringe in 3x(H) und (I). Entsorgen Sie sie und ersetzen Sie sie durch neue.
7. O-ringe (L), (M), 4x(N), (O) und (H) unter der Unterlegscheibe (P) entsorgen. Zu einem
späteren Zeitpunkt durch neue ersetzen.
8. Lösen Sie die 4 Schrauben (U), ziehen Sie den Flansch (Q) nach oben und entsorgen Sie
die O-ringe (R) und (S). Ersetzen Sie sie später durch neue.
9. Ziehen Sie den Zylinder (T) hoch und ersetzen Sie die O-ringe (R), (S) und (H).
10. Die Baugruppe in umgekehrter Reihenfolge wieder zusammenbauen und dabei den
Stopfen (C) mit Schraubensicherung versehen.
ANMERKUNG: Siehe Seite 27-29 für die erforderlichen Dichtungen.
