REPARATUR- UND WARTUNGSHINWEISE

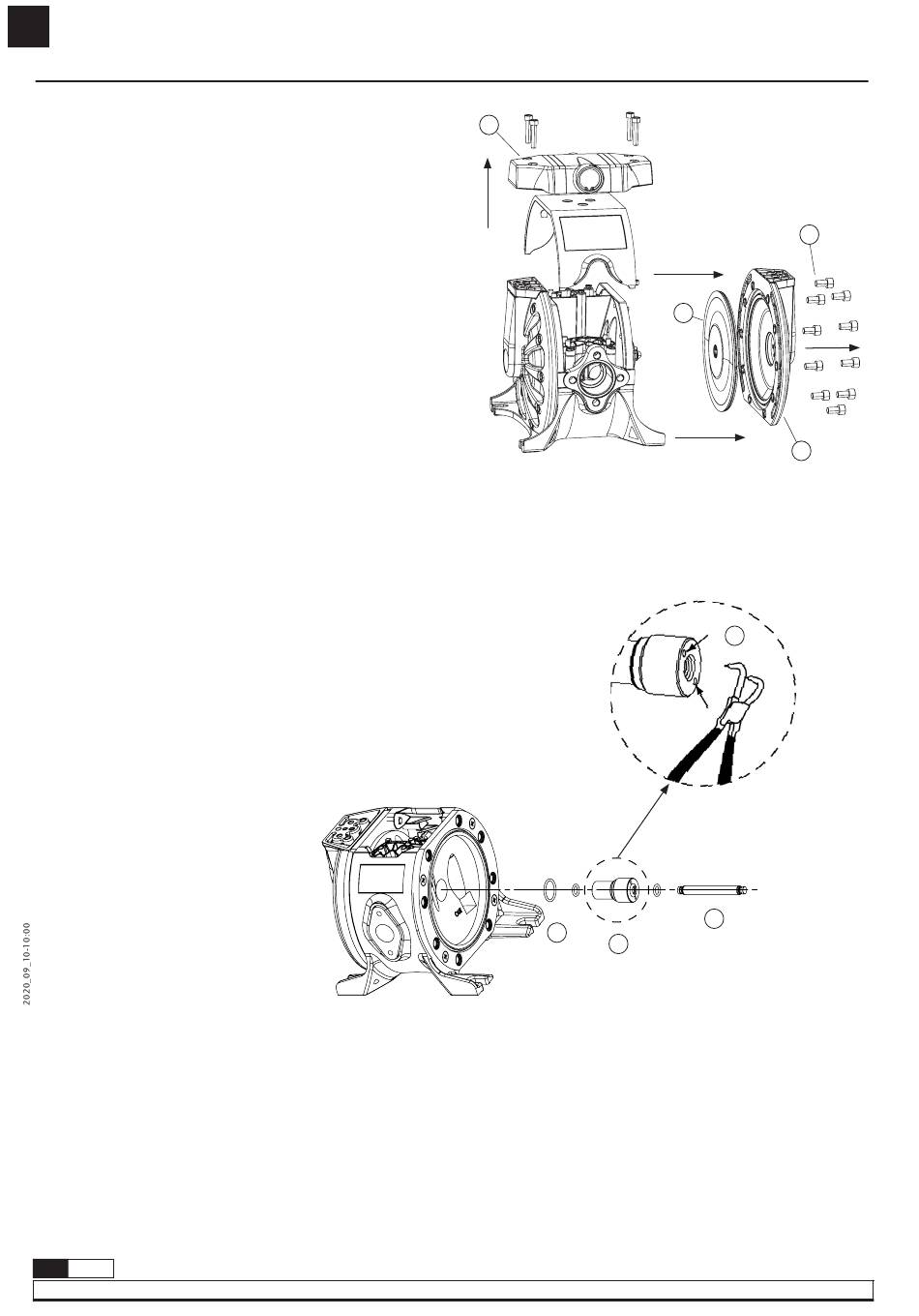

AUSTAUSCH DER MEMBRANEN

TRENNEN SIE DIE PUMPE VON DER DRUCKLUFTZUFUHR, BEVOR SIE
BEGINNEN.
ES IST NICHT NOTWENDIG, DIE PUMPE VON DEN
FLÜSSIGKEITSLEITUNGEN ZU NEHMEN.
1. Schließen Sie die Zapfventile.
2. Lassen Sie die Flüssigkeit aus dem Innern der Pumpe ab. Beugen Sie einem
evtl. Auslaufen der Flüssigkeit aus dem Innern der Pumpe vor.
3. Entfernen Sie das Wegeventil. Achten Sie dabei darauf, nicht die Dichtung
von Abbildung eins zu beschädigen.
4. Entfernen Sie den Membranendeckel.
HINWEIS: Um diese Schrauben korrekt anzuziehen, müssen Sie einen
kalibrierten Drehmomentschlüssel verwenden (siehe Drehmoment-Tabelle
auf dieser Seite).
5. Entfernen Sie die Abdeckung, indem Sie sie vorsichtig abziehen.
6. Entfernen Sie die benutzte Membran und setzen Sie die neue Membran in
die korrekte Position ein. Bauen Sie die Komponenten wieder zusammen.
7. Montieren Sie die Seitenabdeckungen. Beachten Sie hierbei die Reihenfolge
und das Drehmoment (angegeben im Abschnitt "Explodierte Teile und
Ersatzteile der Pumpe").
SCHUBSTANGE
Entfernen Sie die Seitenabdeckungen und befolgen Sie die Anweisungen
zum Entfernen der Membran.
Gehen Sie Folgendermaßen vor, sobald Sie die Schubstange freigelegt haben:
1. Entfernen Sie die Stange aus ihrem Gehäuse, indem Sie sie an einem Ende
herausziehen. Die Teflon-Hülse ist in den Körper eingeschraubt. Benutzen
Sie eine Seegerringzange für die zwei Bohrungen, wie auf der Abbildung
gezeigt.
2. Nachdem der Deckel entfernt ist, entfernen Sie den Quad-Ring im
Pumpenkörper.
3. Ersetzen Sie den Reparatursatz, indem Sie die in der Montagezeichnung
vorgegebene korrekte Reihenfolge einhalten.
4. Montieren Sie die Seitenabdeckungen. Beachten Sie hierbei die Reihenfolge
und das Drehmoment (angegeben im Abschnitt "Explodierte Teile und
Ersatzteile der Pumpe").
