Samoa PM35 Anleitung Seite 25

РЕМОНТ И ОЧИСТКА

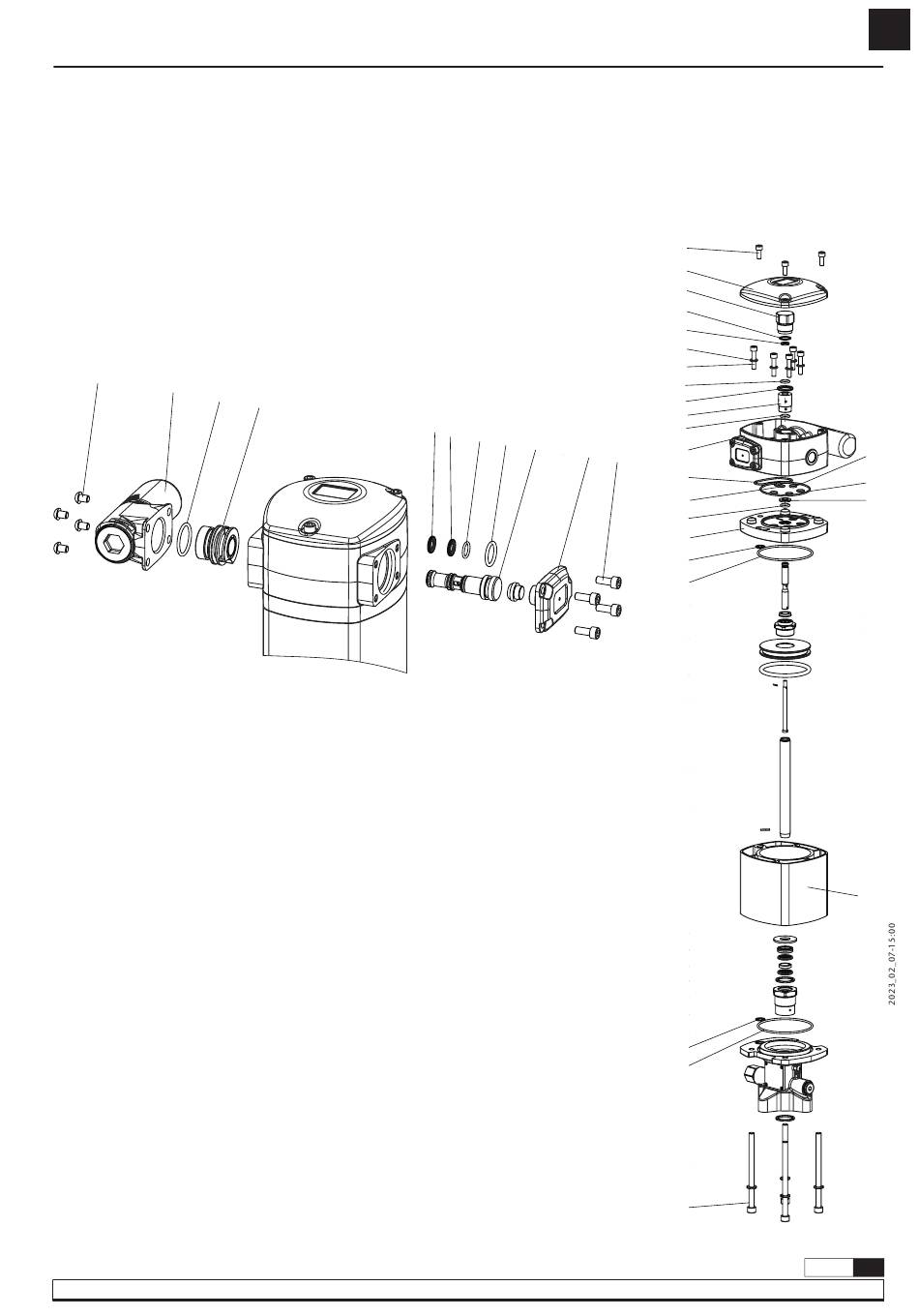

ПНЕВМОРАСПРЕДЕЛИТЕЛЬ (РИС. 6)
1. Выкрутите 4 винта (J) из крышки (I) и снимите крышку.
2. Выкрутите 4 винта (A) из глушителя (B) и снимите его вместе
с прокладкой (C) и резонатором глушителя (D).
3. Используя пластиковый инструмент, осторожно постучите по
направляющей (H) со стороны ее наименьшего диаметра
через двигатель (рис. 6), снимите направляющую (H).
4. Замените уплотнения заслонки 2x(E), (G) и (F) или замените
заслонку в сборе (H) с установленными на заводе уплотнениями
(страница: 27-29). Это
обеспечения правильной установки уплотнений.
A
B
C
Рис. 6
УПЛОТНЕНИЯ ПНЕВМОРАСПРЕДЕЛИТЕЛЯ (РИС. 7)
1. Открутите 3 винта (A) и снимите крышку (B).
2. Открутите пробку (C). Выбросьте уплотнительное кольцо (D) и
установите новое позже.
3. Снимите 2 изогнутых ключа (E).
4. Выкрутите 5 винтов (G) вместе с шайбами (F).
5. Потяните вверх силовую головку (K), пока она не освободится
от остальной части насоса.
6. Потяните вверх втулку (J), пока она не выйдет из головки
насоса. Также снимите все уплотнительные кольца внутри
3x(H) и (9). Выбросьте их и замените новыми.
7. Выбросьте уплотнительные кольца (L), (M), 4x(N), (O) и (H) под
шайбой (P). Позже замените их на новые.
8. Открутите 4 винта (U), потяните фланец (Q) вверх и выбросьте
уплотнительные кольца (R) и (S). Позже замените их на новые.
9. Поднимите цилиндр (T) и замените уплотнительные кольца
(R), (S) и (H).
10. Соберите узел в обратной последовательности, нанеся
фиксатор резьбы на заглушку (C).
ПРИМЕЧАНИЕ: Необходимые уплотнения см. на стр 27-29.
SAMOA Industrial, S.A. · Pol. Ind. Porceyo, I-14 · Camino del Fontán, 831 · 33392 - Gijón - Spain · Tel.: +34 985 381 488 · www.samoaindustrial.com
рекомендуемый вариант
D
для
E E
F
G
H
I
A
B
C
D
E
F
G
H
I
J
J
K
L
M
H
Q
R
S
R
S
Рис. 7
U
R. 02/23 853 823
RU
N
O
P
T
25
