PROCEDIMENTOS DE REPARAÇÃO E LIMPEZA

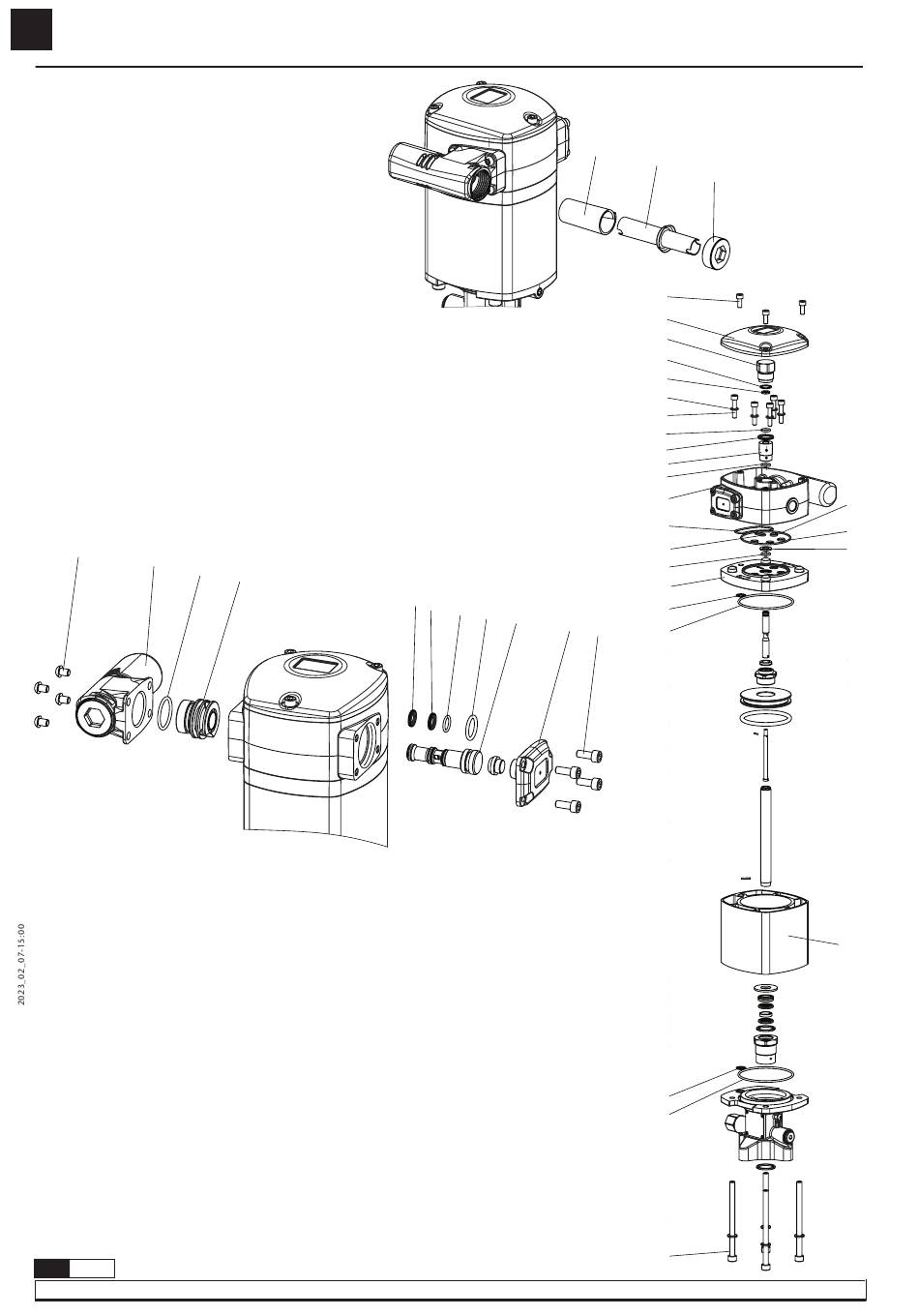

LIMPE O SILENCIADOR (FIG. 5)
1. Desaparafusar e retirar a ficha (C).
2. Remover o difusor silencioso (B).
3. Substituir o feltro (A) por um novo.
4. Voltar a montar o difusor (B) juntamente com o novo feltro (A).
5. Voltar a ligar a ficha (C).
DISTRIBUIDOR DE AR (FIG. 6)
1. Desaparafusar os 4 parafusos (J) da tampa (I) e retirar a tampa.
2. Desaperte os 4 parafusos (A) do silenciador (B) e retire-o juntamente com a junta (C) e o
ressonador do silenciador (D).
3. Utilizando uma ferramenta de plástico, bater suavemente na lâmina (H) no lado do seu
diâmetro mais pequeno através do motor (Fig. 6), retirar a lâmina (H).
4. Substituir os selos de lâmina 2x(E), (G) e (F), ou substituir a lâmina completa (H) pelos seus
selos instalados de fábrica (ver páginas 27-29). Esta é a opção recomendada para garantir
que os selos são correctamente instalados.
A
B
Fig. 6
VEDANTES DE DISTRIBUIDOR DE AR (FIG. 7)
1. Desaparafusar os 3 parafusos (A) e retirar a tampa (B).
2. Desaparafusar a ficha (C). Deitar fora o seu O-ring (D) e encaixar um novo mais tarde.
3. Remover as 2 chaves curvas (E).
4. Retirar os 5 parafusos (G) juntamente com as suas arruelas (F).
5. Puxar a cabeça de alimentação (K) para cima até ficar livre do resto da bomba.
6. Puxar a bucha (J) para cima até ser removida da cabeça da bomba. Remover também todos os
o-rings dentro de 3x(H) e (I). Descarte-os e substitua-os por novos.
7. Anéis em O (L), (M), 4x(N), (O) e (H) sob arruela (P). Substituir por novas numa data posterior.
8. Desaparafusar os 4 parafusos (U), puxar o flange (Q) para cima e descartar os O-rings (R) e (S).
Substituí-los mais tarde por novos.
9. Puxar o cilindro (T) e substituir os O-rings (R), (S) e (H).
10. Remontar o conjunto em marcha-atrás, aplicando o cacifo de rosca na ficha (C).
NOTA: As juntas novas devem ser substituidas todas (ver páginas 27-29).
20
853 823 R. 02/23
SAMOA Industrial, S.A. · Pol. Ind. Porceyo, I-14 · Camino del Fontán, 831 · 33392 - Gijón - Spain · Tel.: +34 985 381 488 · www.samoaindustrial.com
Fig. 5
C
D
E E
F
G
H
I
A
B
C
A
B
C
D
E
F
G
H
I
J
K
L
M
H
Q
R
J
S
R
S
Fig. 7
U
N
O
P
T
