РЕМОНТ И ОЧИСТКА

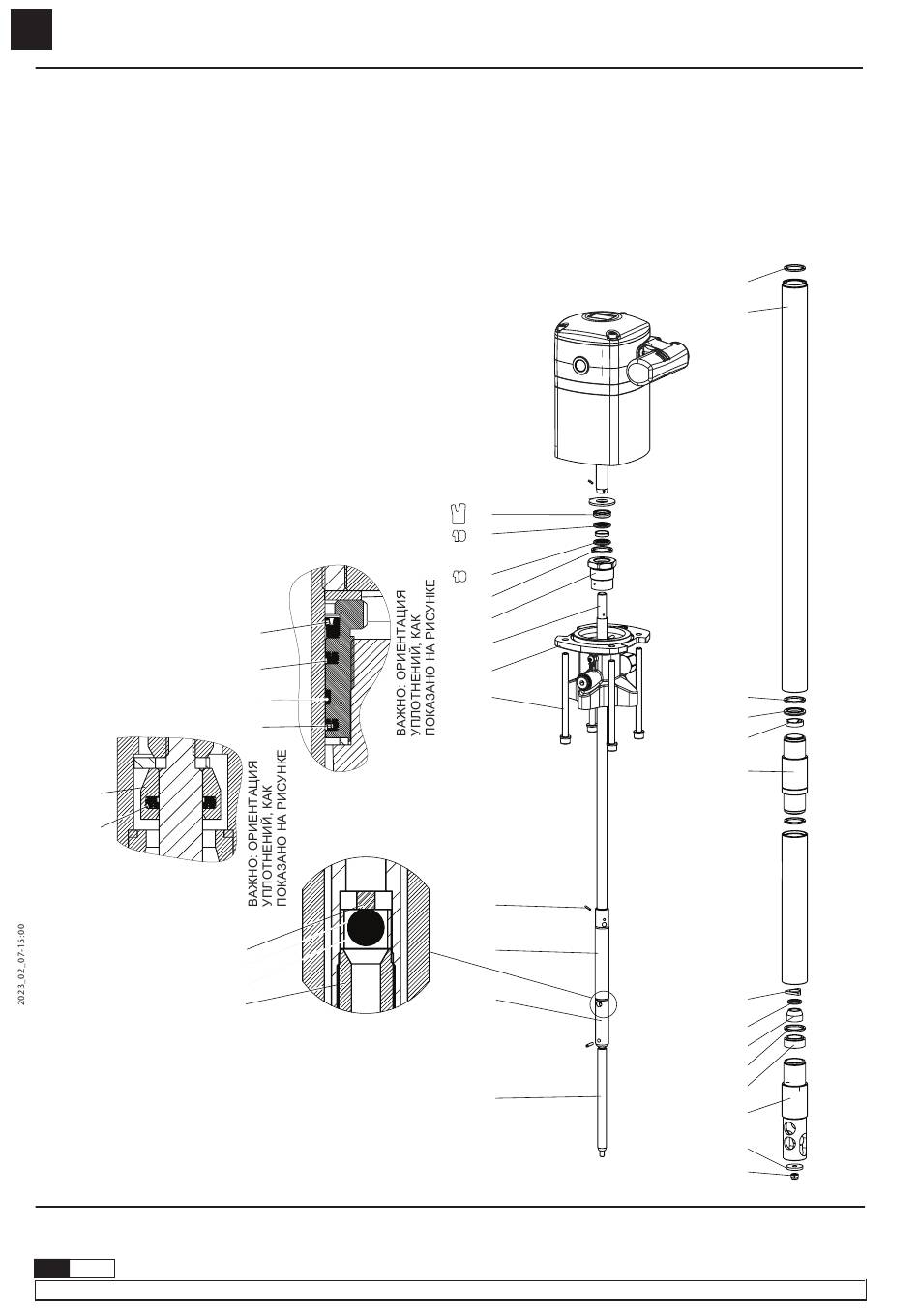

КОМПЛЕКТ НИЖНИХ УПЛОТНЕНИЙ (РИС. 8)
1. Отделите пневмодвигатель от днища, как описано выше.
2. Открутите винты (G) и снимите корпус (F).
3. Открутите держатель прокладки (D) и снимите шайбу (A).
Замените прокладки (A) и (B) на новые.
4. Извлеките узел, состоящий из (E), (I), (J) и (K), из внутренней
части днища.
5. Зажав трубку (L) в зажиме, открутите трубку (T).
6. Снимите компоненты 2x(C), (R) и (S). Снимите стопорное кольцо
(Q) с клапана (V) и замените компоненты (R), (S) и (B) новыми.
7. Открутите компонент (O) и замените уплотнения (M) и (N) на
новые.
8. Выполните сборку в обратном порядке, заменив все
металлические прокладки 4x(C).
9. Необходимые уплотнения см. на стр. 27-29.
DETALHE C DETAIL C
ДЕТАЛЬ C
DETAIL C
75
R
74
Q
СПИСОК ЗАПАСНЫХ ЧАСТЕЙ / ТЕХНИЧЕСКИЕ ДАННЫЕ / РАЗМЕРЫ
СТРАНИЦА 27-31.
26
853 823 R. 02/23
SAMOA Industrial, S.A. · Pol. Ind. Porceyo, I-14 · Camino del Fontán, 831 · 33392 - Gijón - Spain · Tel.: +34 985 381 488 · www.samoaindustrial.com
38
A
39
B
40
39
B
DETAIL B
DETALHE B DETAIL B
ДЕТАЛЬ B
62
W
63
64
65
J
DETAIL D
DETAIL D DETALHE D
ДЕТАЛЬ D
Рис. 8
Fig. 8
ОЧИСТКА ИЛИ ЗАМЕНА НИЖНИХ КЛАПАНОВ
1. Разобрать нижнюю часть, как было описано выше. После
разборки откроется доступ к клапанам смазки.
2. Нижний клапан: поз. с (P) по (S).
3. Верхний клапан: поз. с (W) по (J).
ПРИМЕЧАНИЕ: Отвинтить верхний клапан (65), закрепить его в
тисках и отвинтить шток (61), зажав его в области штифта (60),
чтобы не нарушить качество поверхности, предназначенной
для уплотнения.
36
35
37
38
A
39
B
40
39
B
42
C
41
D
59
E
44
F
50
G
49
60
H
61
I
65
J
66
67
K
42
C
68
L
42
C
69
M
70
N
71
O
42
72
73
P
74
Q
75
R
42
C
76
S
79
T
77
U
78
V
