Primeros pasos
82
2
11 12
FOCUS IRIS PTT PGM LUT
13 14 15 16 17 18
23

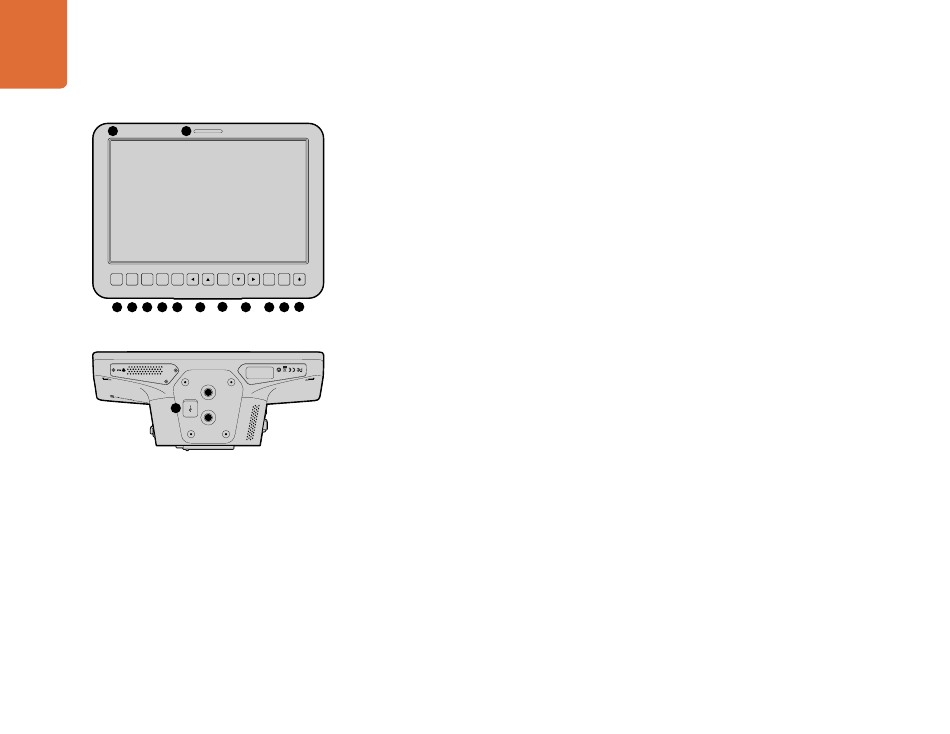

11. PANTALLA LCD DE 10".
Permite monitorizar las imágenes transmitidas desde la cámara y la salida de programa o ver el menú. Ver página 87.
12. LUZ PILOTO TRASERA
Indica al camarógrafo que su cámara está "al aire".
13. BOTÓN DE ENFOQUE
Presione una vez para enfocar automáticamente o dos veces para ver el indicador de enfoque en pantalla. Ver página 91.
14. BOTÓN DE CONTROL DEL DIAFRAGMA
Presione una vez para ajustar la exposición automáticamente. Ver página 91.
15. BOTÓN PTT
SET DISPLAY MENU
Mantenga este botón presionado para comunicarse. Presione el botón dos veces rápidamente para activar el modo manos
libres. Presiónelo nuevamente para volver al modo normal. Ver página 92.
19 18 20 21 22
16. BOTÓN PGM
Presione para alternar entre las imágenes de la cámara en directo y la salida de programa del mezclador en la sala de
control. Ver página 92.
17. BOTÓN LUT
No disponible por el momento.
18. BOTONES DE NAVEGACIÓN
Permiten desplazarse por el menú en pantalla. Ver página 92.
19. BOTÓN SET
Utilice este botón para confirmar las opciones seleccionadas. Ver página 92.
20. BOTÓN DISPLAY
Presione para mostrar u ocultar información en la pantalla. Ver página 92.
21. BOTÓN MENU
Permite acceder al menú en pantalla. Ver página 87.
22. BOTÓN POWER
Presione este botón para encender la cámara. Manténgalo presionado para apagarla. Ver página 83.
23. CONEXIÓN USB
Puerto mini USB tipo B para actualizar el software interno de la cámara. Ver página 94.
OPTICAL OUT
OPTICAL IN
SDI OUT
SDI IN
REF
12V
FOCUS IRIS PTT PGM LUT SET DISPLAY MENU
