Erste Schritte
63
2
11 12
FOCUS IRIS PTT PGM LUT
13 14 15 16 17 18
23

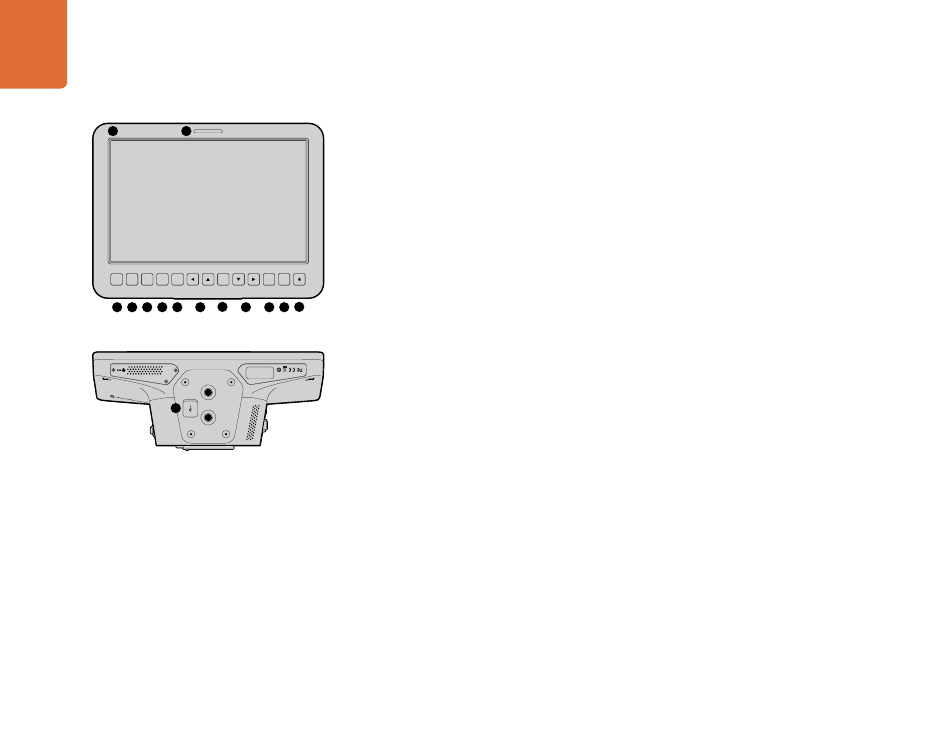

11. 10-Zoll LCD
Für das Monitoring der Live-Kameraausgabe oder Programmausgabe, oder zur Menüansicht. Siehe Seite 68.
12. HINTERES TALLY-LICHT
Im erleuchteten Zustand zeigt es dem Kamerabediener an, dass seine Kamera gegenwärtig auf Sendung ist.
13. FOKUS-TASTE (FOCUS)
Einmaliges Drücken zur automatischen Scharfeinstellung (Autofokus) oder zweimaliges Drücken zur Anzeige von Focus
Peaking auf dem LCD. Siehe Seite 72.
14. IRIS-TASTE
Einmaliges Drücken für Belichtungsautomatik (Auto Exposure). Siehe Seite 72.
SET DISPLAY MENU 15 PUSH-TO-TALK-TASTE (PTT)
Taste zum Sprechen gedrückt halten. Zweimaliges Drücken der PPT-Taste in schneller Folge ermöglicht die handfreie
Kommunikation. Erneutes Drücken bringt das standardmäßige Verhalten zurück. Siehe Seite 73.
19 18 20 21 22
16. PROGRAMM-TASTE (PGM)
Das Drücken dieser Taste bewirkt den Wechsel zwischen der Live-Kameraausgabe und der Programmausgabe von einer
Mischer-Steuerzentrale. Siehe Seite 73.
17. LOOK-UP-TABLE-TASTE (LUT)
Gegenwärtig nicht ausgeführt.
18. MENÜ-NAVIGATIONSTASTEN
Zur Navigation des Menüs auf dem LCD. Siehe Seite 73.
19. BESTÄTIGUNGS-TASTE (SET)
Bestätigen Sie mit dieser Taste Ihre im Menü getroffene Auswahl. Siehe Seite 73.
20. DISPLAY-TASTE
Das Drücken dieser Taste schaltet eingeblendete Overlays ein oder aus. Siehe Seite 73.
21. MENÜ-TASTE (MENU)
Erlaubt den Zugriff auf das Menü auf dem LCD. Siehe Seite 68.
22. EIN- UND AUSSCHALTTASTE
Die Blackmagic Studio Camera wird per Druck auf die Power-Taste eingeschaltet. Halten Sie diese Taste zum Ausschalten
der Kamera gedrückt. Siehe Seite 64.
23. USB-BUCHSE
OPTICAL OUT
OPTICAL IN
USB-Mini-B-Port zur Aktualisierung der Kamera-Firmware. Siehe Seite 75.
SDI OUT
SDI IN
REF
12V
FOCUS IRIS PTT PGM LUT SET DISPLAY MENU
