de
6.4.1
Hinweise für Doppelpumpenbe-
trieb

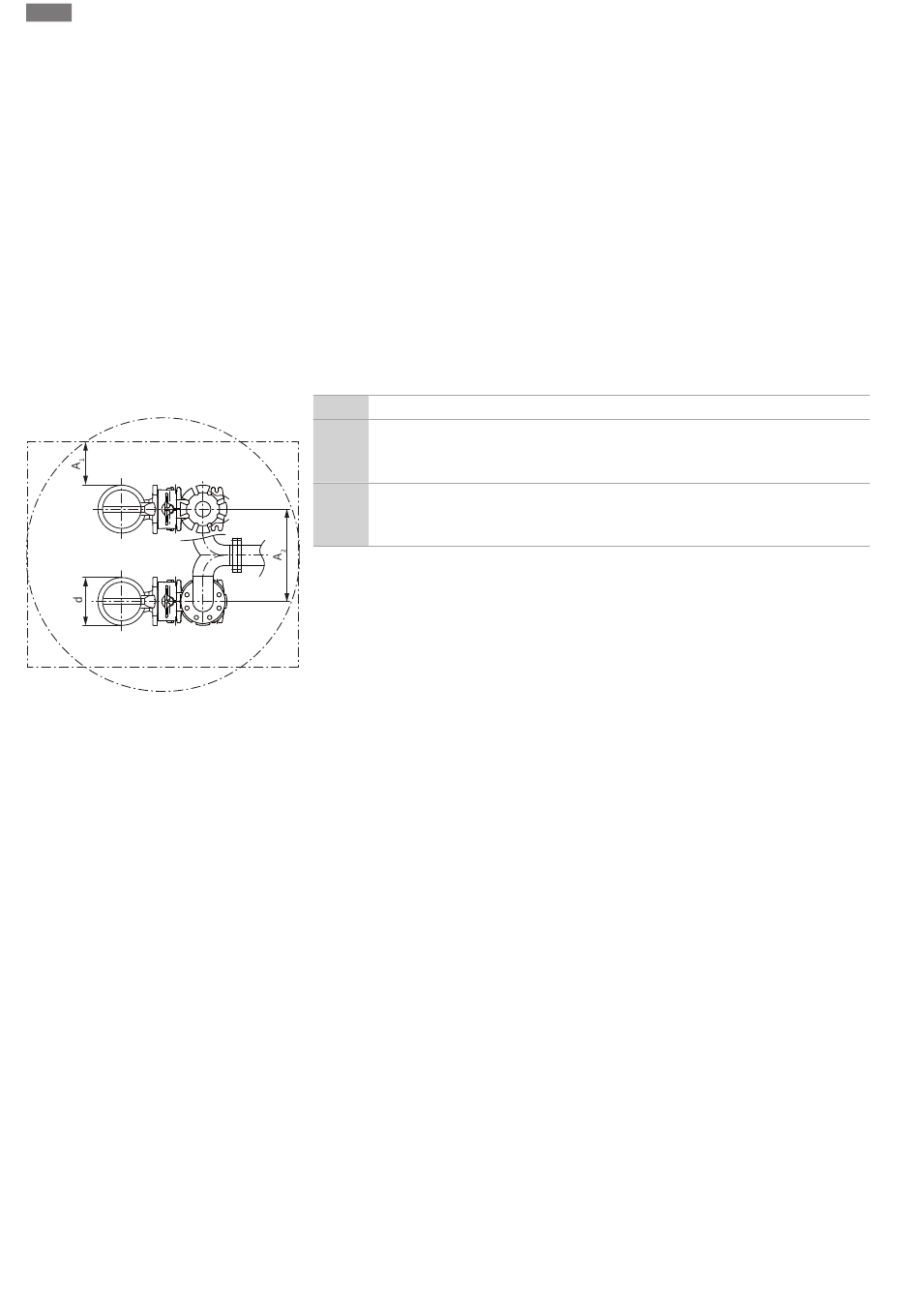

Fig. 3: Mindestabstände
6.4.2
Wartungsarbeiten
6.4.3
Stationäre Nassaufstellung
16
•
Pumpe immer am Griff tragen!
•
Hebemittel aufstellen: ebene Fläche, sauber, fester Untergrund. Lagerplatz und Aufstell-
ort müssen problemlos erreichbar sein.
•
Kette oder Drahtseil mit einem Schäkel am Griff/Anschlagpunkt befestigen. Nur bau-
technisch zugelassene Anschlagmittel verwenden.
•
Alle Anschlusskabel vorschriftsmäßig verlegen. Es darf keine Gefahr (Stolperstelle, Be-
schädigung während des Betriebs) von den Anschlusskabeln ausgehen. Prüfen, ob der
Kabelquerschnitt und die Kabellänge für die gewählte Verlegeart ausreichend sind.
•
Installation von Schaltgeräten: Angaben der Herstelleranleitung beachten (IP-Klasse,
überflutungssicher, Ex-Bereiche)!
•
Lufteintrag in das Fördermedium vermeiden. Am Zulauf Leit- oder Prallbleche verwen-
den. Entlüftungseinrichtungen einbauen!
•
Ein Trockenlauf der Pumpe ist verboten! Lufteinschlüsse vermeiden. Minimalen Wasser-
pegel nicht unterschreiten. Der Einbau eines Trockenlaufschutzes wird empfohlen!
Wenn in einem Betriebsraum mehrere Pumpen verwendet werden, müssen Mindestabstän-
de zwischen den Pumpen und zur Wand eingehalten werden. Hierbei unterscheiden sich die
Abstände in Abhängigkeit von der Art der Anlage: Wechselbetrieb oder Parallelbetrieb.
d
Durchmesser Hydraulikgehäuse
A
Mindestwandabstand:
1
- Wechselbetrieb: min. 0,3×d
- Parallelbetrieb: min. 1×d
A
Abstand Druckrohrleitungen
2
- Wechselbetrieb: min. 1,5×d
- Parallelbetrieb: min. 2×d
Nach einer Einlagerung von mehr als 12 Monaten vor dem Einbau die folgenden Wartungs-
arbeiten durchführen:
•
Öl in der Dichtungskammer überprüfen und gegebenenfalls austauschen. Siehe Kapitel
„Ölwechsel der Dichtungskammer".
Die Pumpe wird in einem Schacht oder Becken installiert. Um die Pumpe an die Druckleitung
anzuschließen, wird eine Einhängevorrichtung installiert. An der Einhängevorrichtung wird
die bauseitige Druckleitung angeschlossen. Die Pumpe wird über einen Kupplungsflansch
an die Einhängevorrichtung angeschlossen.
Die Druckleitung muss die folgenden Voraussetzungen erfüllen:
•
Die angeschlossene Druckleitung ist selbsttragend. Die Einhängevorrichtung darf die
Druckleitung nicht abstützen!
•
Die Druckleitung darf nicht kleiner sein als der Druckanschluss der Pumpe.
•
Alle vorgeschriebenen Armaturen (Absperrschieber, Rückflussverhinderer ...) sind vor-
handen.
•
Druckleitung frostsicher verlegt.
•
Entlüftungseinrichtungen (z. B. Entlüftungsventile) installiert. Lufteinschlüsse in der
Pumpe und in der Druckleitung können zu Förderproblemen führen.
Einbau- und Betriebsanleitung • Wilo-Rexa PRO-S04 • Ed.01/2023-11
