Arbeitsgrundlagen

3.4.6 Zahnriemen-Abdeckung demontieren und montieren

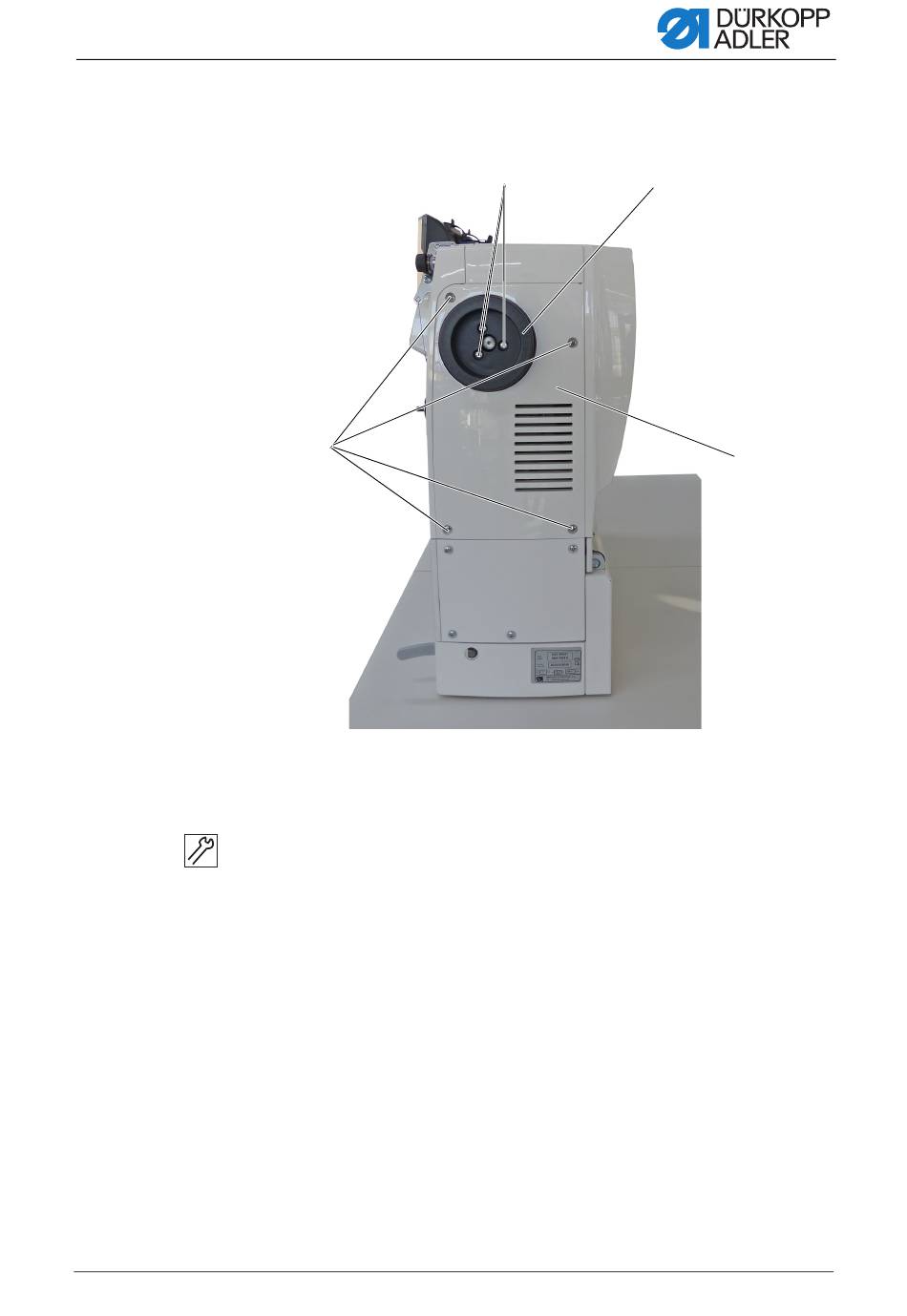

Abb. 11: Zahnriemen-Abdeckung demontieren und montieren (1)
(1) - Schrauben
(2) - Zahnriemen-Abdeckung
Zahnriemen-Abdeckung demontieren
So demontieren Sie die Zahnriemen-Abdeckung:
1. Schrauben (4) am Handrad (3) lösen.
2. Handrad (3) abnehmen.
3. Schrauben (1) lösen.
4. Zahnriemen-Abdeckung (2) abnehmen, dazu die Abdeckung von
Serviceanleitung D669 e-con - 00.0 - 11/2023
①
unten zuerst abnehmen.
④ ③
(3) - Handrad
(4) - Schrauben
②
