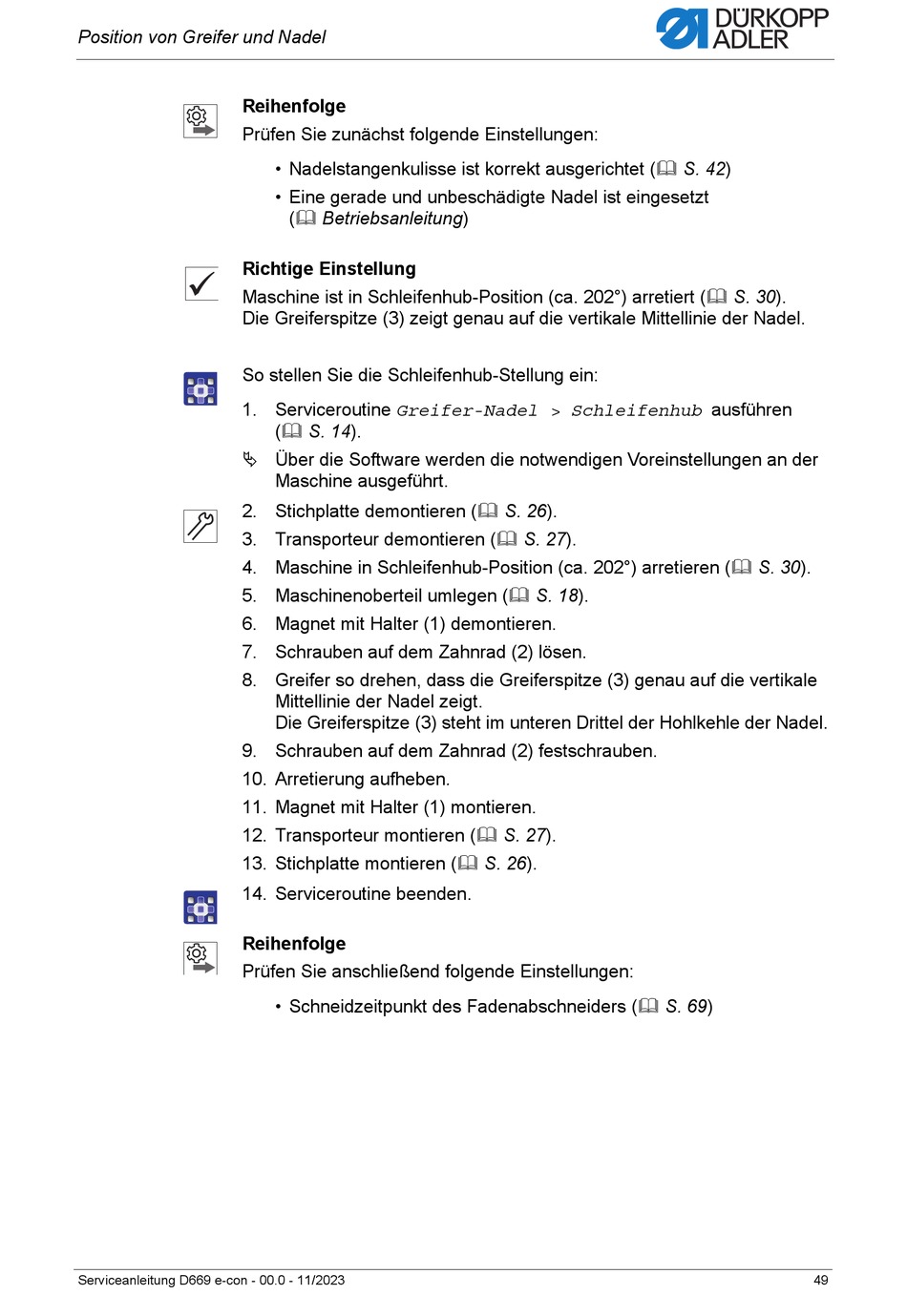

Position von Greifer und Nadel
Reihenfolge
Prüfen Sie zunächst folgende Einstellungen:
Richtige Einstellung
Maschine ist in Schleifenhub-Position (ca. 202°) arretiert ( S. 30).
Die Greiferspitze (3) zeigt genau auf die vertikale Mittellinie der Nadel.
So stellen Sie die Schleifenhub-Stellung ein:
1. Serviceroutine Greifer-Nadel > Schleifenhub ausführen
Über die Software werden die notwendigen Voreinstellungen an der
2. Stichplatte demontieren ( S. 26).
3. Transporteur demontieren ( S. 27).
4. Maschine in Schleifenhub-Position (ca. 202°) arretieren ( S. 30).
5. Maschinenoberteil umlegen ( S. 18).
6. Magnet mit Halter (1) demontieren.
7. Schrauben auf dem Zahnrad (2) lösen.
8. Greifer so drehen, dass die Greiferspitze (3) genau auf die vertikale
9. Schrauben auf dem Zahnrad (2) festschrauben.
10. Arretierung aufheben.
11. Magnet mit Halter (1) montieren.
12. Transporteur montieren ( S. 27).
13. Stichplatte montieren ( S. 26).
14. Serviceroutine beenden.
Reihenfolge
Prüfen Sie anschließend folgende Einstellungen:
Serviceanleitung D669 e-con - 00.0 - 11/2023
• Nadelstangenkulisse ist korrekt ausgerichtet ( S. 42)
• Eine gerade und unbeschädigte Nadel ist eingesetzt
( Betriebsanleitung)
( S. 14).
Maschine ausgeführt.
Mittellinie der Nadel zeigt.
Die Greiferspitze (3) steht im unteren Drittel der Hohlkehle der Nadel.
• Schneidzeitpunkt des Fadenabschneiders ( S. 69)
49
