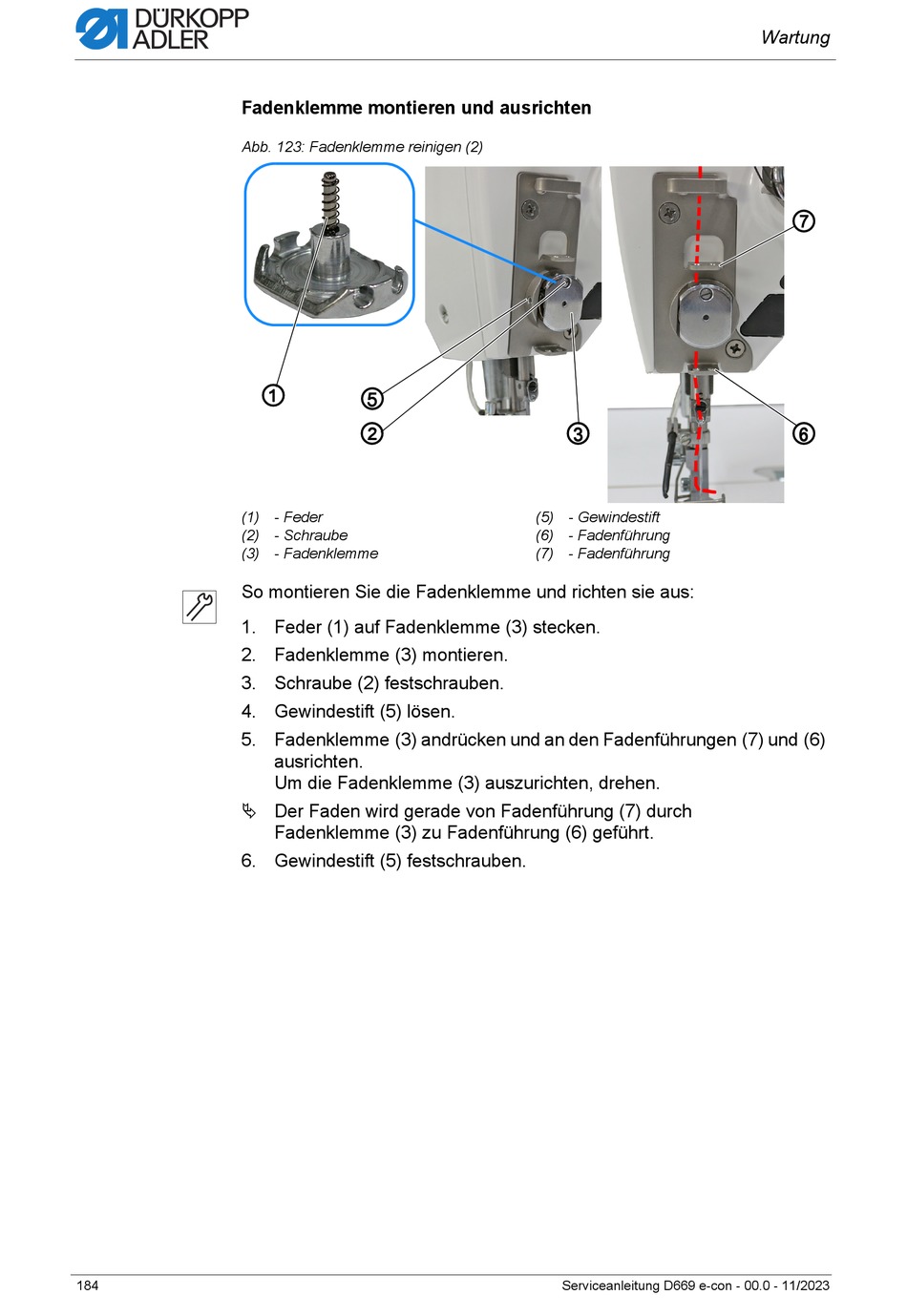

Fadenklemme montieren und ausrichten
Abb. 123: Fadenklemme reinigen (2)
(1) - Feder
(2) - Schraube
(3) - Fadenklemme
So montieren Sie die Fadenklemme und richten sie aus:
1. Feder (1) auf Fadenklemme (3) stecken.
2. Fadenklemme (3) montieren.
3. Schraube (2) festschrauben.
4. Gewindestift (5) lösen.
5. Fadenklemme (3) andrücken und an den Fadenführungen (7) und (6)
Der Faden wird gerade von Fadenführung (7) durch
6. Gewindestift (5) festschrauben.
184
①
⑤
②
ausrichten.
Um die Fadenklemme (3) auszurichten, drehen.
Fadenklemme (3) zu Fadenführung (6) geführt.
③
(5) - Gewindestift
(6) - Fadenführung
(7) - Fadenführung
Serviceanleitung D669 e-con - 00.0 - 11/2023
Wartung
⑦
⑥
