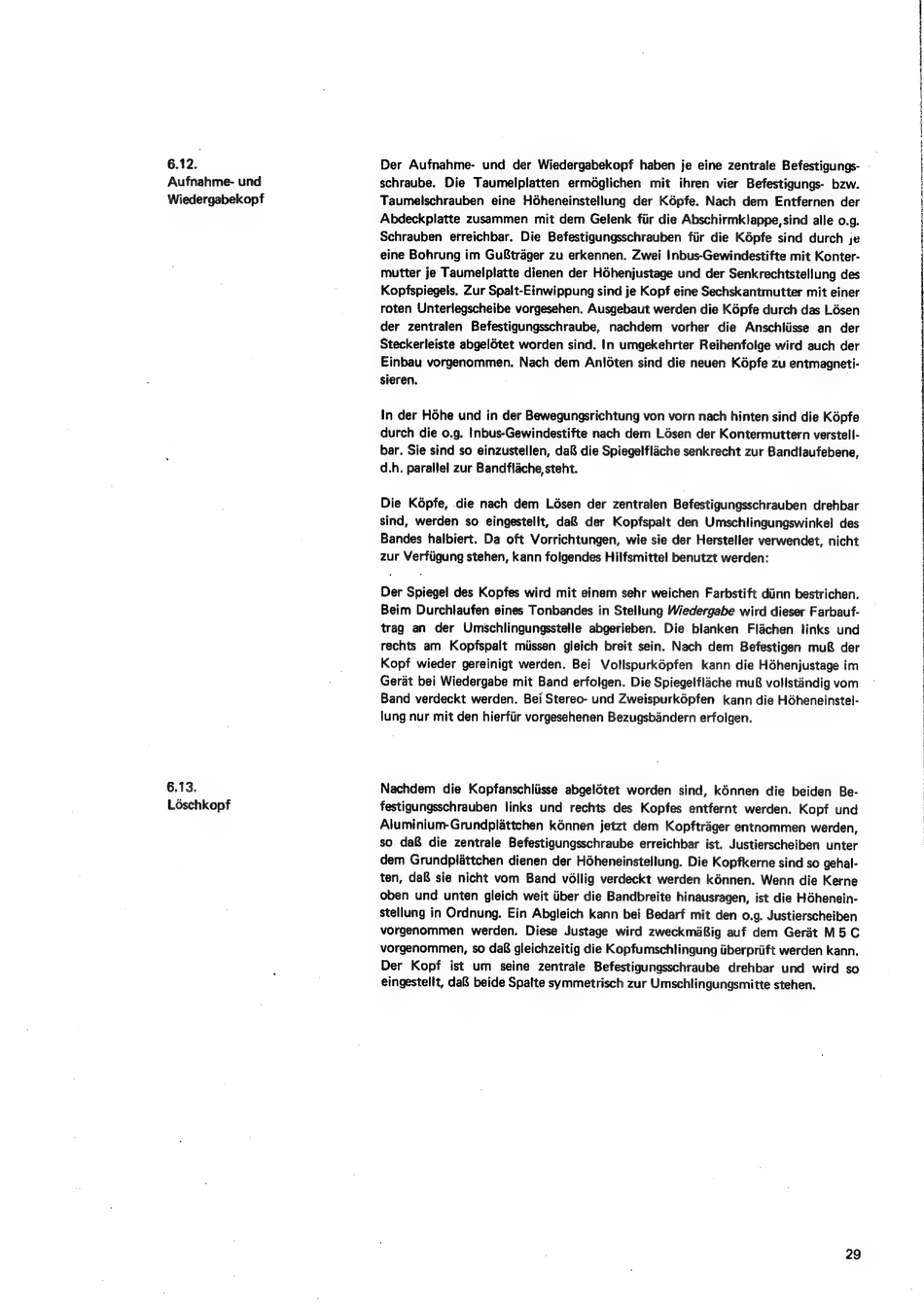

6.12,
Aufnahme- und
Wiedergabekopf
6.13.
Léschkopf
Der Aufnahme-
und der Wiedergabekopf haben je eine zentrale Befestigungs-
schraube.
Die Taumelplatten
ermdglichen
mit
ihren vier Befestigungs- bzw.
Taumelschrauben
eine Hdheneinstellung
der KOpfe. Nach dem Entfernen der
Abdeckplatte zusammen
mit dem Gelenk fiir die Abschirmklappe,
sind alle o.g.
Schrauben
etreichbar.
Die Befestigungsschrauben fiir die Képfe sind durch je
eine Bohrung im Gu&trager zu erkennen. Zwei Inbus-Gewindestifte mit Konter-
mutter je Taumelplatte dienen der HGhenjustage und der Senkrechtstellung des
Kopfspiegels. Zur Spalt-Einwippung sind je Kopf eine Sechskantmutter mit einer
roten Unterlegscheibe vorgesehen. Ausgebaut werden die K6pfe durch das Lésen
der zentralen
Befestigungsschraube,
nachdem
vorher die Anschliisse
an der
Steckerleiste abgelétet worden sind. In umgekehrter Reihenfolge wird auch der
Einbau vorgenommen. Nach dem Anléten sind die neuen K6pfe zu entmagneti-
sieren.
In der HGhe und in der Bewegungsrichtung von vorn nach hinten sind die Kopfe
durch die 0.g. Inbus-Gewindestifte nach dem Lésen der Kontermuttern verstell-
bar. Sie sind so einzustellen, da& die Spiegelflache senkrecht zur Bandlaufebene,
d.h. parallel zur Bandflache, steht.
Die K6pfe, die nach dem Lésen der zentralen Befestigungsschrauben drehbar
sind, werden so eingestelit, da& der Kopfspalt den Umschlingungswinkel des
Bandes halbiert. Da oft Vorrichtungen, wie sie der Hersteller verwendet, nicht
zur Verfiigung stehen, kann folgendes Hilfsmittel benutzt werden:
Der Spiegel des Kopfes wird mit einem sehr weichen Farbstift diinn bestrichen.
Beim Durchlaufen eines Tonbandes in Stellung Wiedergabe wird dieser Farbauf-
trag an der Umschlingungsstelle abgerieben.
Die blanken
Flachen
links und
rechts am
Kopfspalt miissen gleich breit sein. Nach dem Befestigen mu8& der
Kopf wieder gereinigt werden. Bei Vollspurképfen
kann die Héhenjustage im
Gerat bei Wiedergabe mit Band erfolgen. Die Spiegelflache mu8 vollstandig vom
Band verdeckt werden. Bei Stereo- und Zweispurképfen
kann die Héheneinstel-
lung nur mit den hierfir vorgesehenen Bezugsbandern erfolgen.
29
