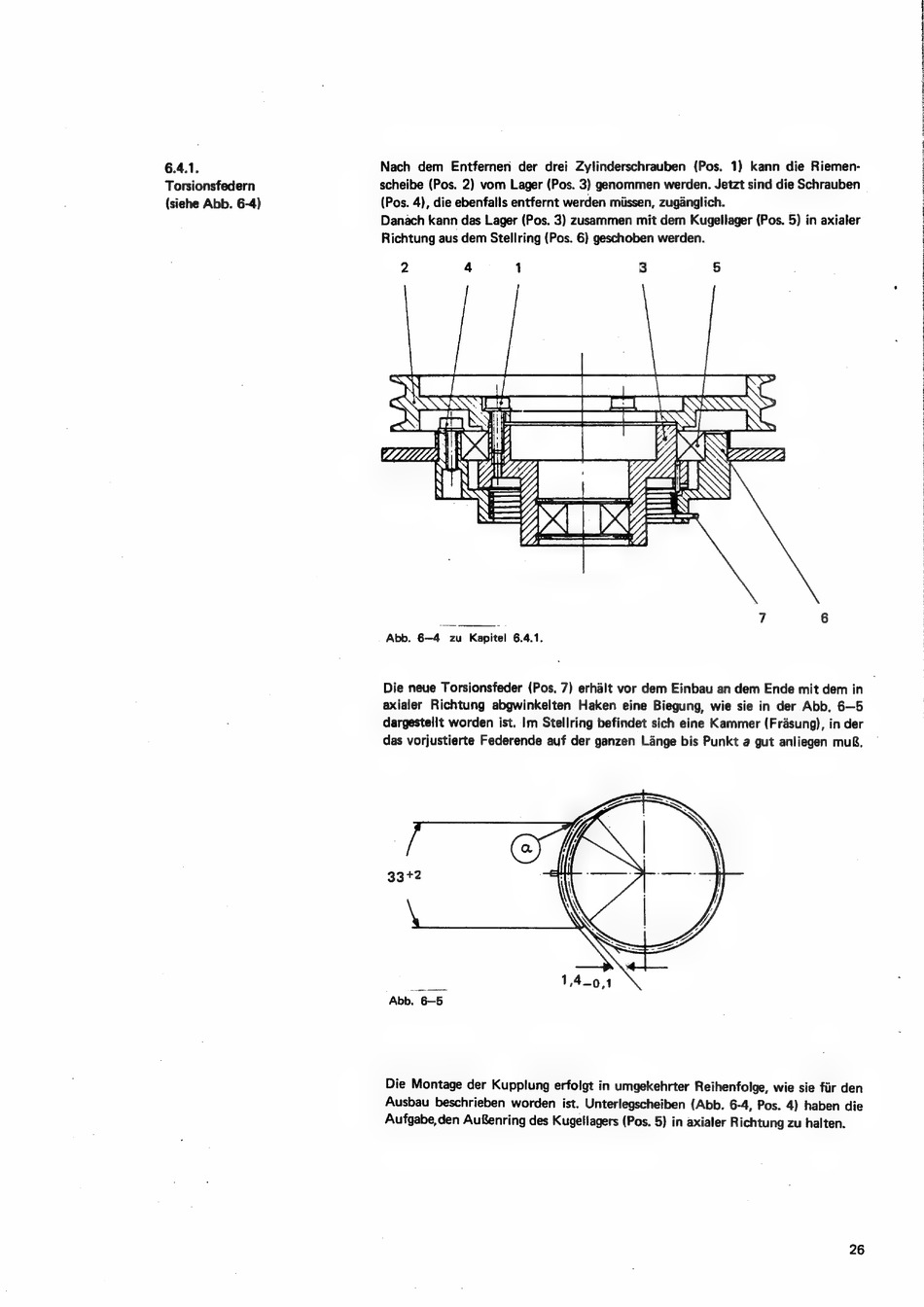

6.4.1.
Torsionsfedern
(siehe Abb. 6-4)
Nach dem
Entfernen der drei Zylinderschrauben
(Pos. 1) kann die Riemen-
scheibe (Pos. 2) vom Lager (Pos. 3) genommen werden. Jetzt sind die Schrauben
(Pos. 4), die ebenfalls entfernt werden miissen, zuganglich.
Danach kann das Lager (Pos. 3) zusammen mit dem Kugellager (Pos. 5) in axialer
Richtung aus dem Stellring (Pos. 6) geschoben werden.
2
4
1
3
5
~
ee TN
SY SNS
ae a0 ee SSS
Nga as
a
ie
4
Abb. 6-4
zu Kapitel 6.4.1.
Die neue Torsionsfeder (Pos. 7) erhalt vor dem Einbau an dem Ende mit dem in
axialer Richtung abgwinkelten
Haken eine Biegung, wie sie in der Abb, 6—5
dargestellt worden ist. Im Stellring befindet sich eine Kammer (Frasung), in der
das vorjustierte Federende auf der ganzen Lange bis Punkt a gut anliegen mu&.
26
